B-H分析仪测量的试样是什么材质跟形状？

B-H分析仪可测量软磁性的环形、EI、EE磁芯等可绕组的闭磁路形状的试样。此外，组合小型单板磁性测量装置SY-956使用时，还可测量板状、片状试样。

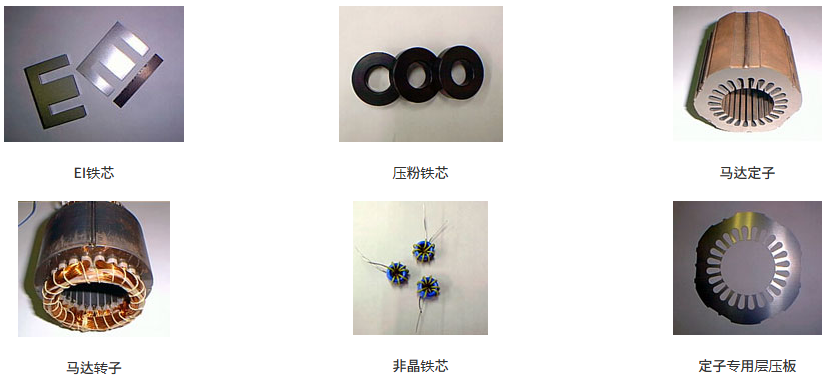

【参照】测量试样形状示例

常见问题：

1、粉末试样可通过B-H分析仪测量吗？

     将粉末充填至选配件的空置环形磁芯SY-513并进行绕组后即可测量。

2、材料相同，可磁力特性的测量结果却因铁芯形状而异。可能是什么原因呢？

     因为磁芯内部的磁通密度会因形状而发生变化。磁通从磁芯内部磁性电阻较低的部位通过。因此，会导致磁通密度分布不均衡，产生局部磁通密度较高的部位，从而有时会出现与磁通密度分布均衡形状时不同的举动。

3、除了材料的铁损之外，B-H分析仪可测量包括线圈绕组铜损在内的损耗吗？

如果采用不使用2次侧检测线圈的1绕组法进行测量，还可测量包括1次侧励磁线圈绕组的铜损在内的损耗。B-H分析仪还可执行1绕组法的测量。

4、使用小型单板磁性测量装置SY-956进行测量时需要注意哪些方面？

      第（1）个注意事项是，测量磁轭与试样之间不得形成间隙。一旦形成间隙则会产生漏磁通，从而无法正确测量。测量前务必确认试样及测量磁轭上有无异物附着。

      第（2）个注意事项是，使作为检测线圈的B线圈与试样之间的空隙达到mini。地磁或漏磁通等多余磁通一旦锁交于空隙中，则无法正确测量。测量比磁导率较低的试样时，尤其需要注意。

5、可在DC偏压测试仪SY-960上进行直流叠加测量的试样电感L是多少？

     可通过SY-960测量的试样电感L上限为数10μH。如果测量电感L超出上述上限的试样，功率放大器供给的部分交流则会流入DC偏压源SY-961而非试样，从而无法正确测量。

6、专用功率放大器中包括哪些产品？

     备有4象限输出专用功率放大器。

7、不使用专用功率放大器的话就无法执行测量吗？

      如果是4象限输出功率放大器，即使不使用专用功率放大器也可测量。专用功率放大器可在±1V范围内执行DC偏移的微调，是一款在设计上可无限制地将DC偏移值调整至接近零状态的功率放大器。如果存在DC偏移，则会无意图地测量直流叠加的磁力特性，并描绘非对称的B-H曲线。不使用专用功率放大器时，需充分注意这一点。无法将DC偏移归零时，使用选配件的SY-514 LF AC耦合器即可以300Hz以上的测量频率将DC偏移彻底归零。
