一、方案介绍

       功率分析仪用于电磁兼容辐射发射测试，由于电磁兼容辐射发射测试需要测量被测设备不同频率范围内的辐射功率，所以相应测试设备需要有高带宽以满足不同频率范围的测试要求。本公司生产的功率分析仪有七个功率通道和两个电机通道，高精度达0.01%，同时可测试带宽范围为0.1Hz-5MHz，能够满足部分设备的测量要求。除此之外，由于大部分设备由电网供电，而电网本身带有一定的谐波污染，所以测量仪器需要能够过滤这部分谐波可能造成的影响。本公司生产的功率分析仪具有强大的谐波分析能力，能够减少电网谐波污染给测量结果带来的影响。除此之外，2MS/s的采样率，实时数据存储，512G的固态硬盘以及丰富的通讯接口都能够帮助测试人员快速准确地完成电磁兼容辐射发射测试。

二、市场需求

      为了确保电子设备在电磁环境中的正常运行，避免相互干扰和影响其他设备。通过专业工具功率分析仪，评估电磁辐射水平，测试辐射、传导等多个方面。电磁兼容测试可以确保设备的合规性，能够通过欧盟的CE认证、美国的FCC认证等，能够识别和解决电磁干扰问题，能够提高设备的可靠性和稳定性，能够保护其他设备和系统，为行业稳健发展做出了重要贡献。

三、具体应用

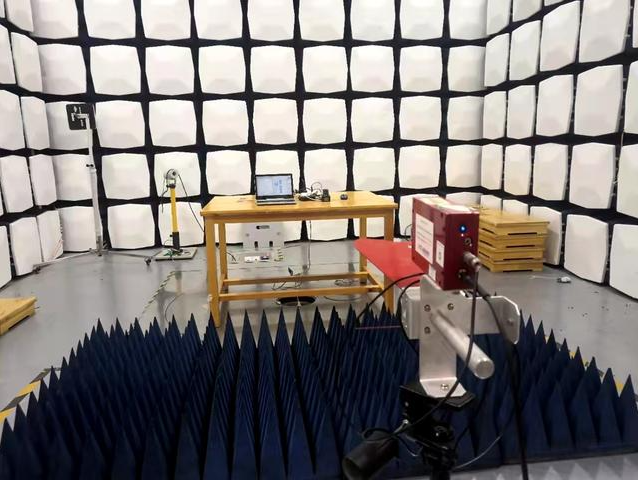

       伴随着电子技术的快速发展和电子设备的逐步普及，电磁干扰问题也逐渐增多。在电磁环境中，各种电子设备和系统都会产生电磁辐射和电磁感应，这就有可能导致设备之间相互干扰从而影响设备的正常工作。除此之外，无线电通信、电力系统、雷电等外界电磁干扰源也可能对设备产生影响。为了保证设备在电磁环境中的正常工作，各国都制定了一系列关于电磁兼容性的标准与法规。而为了评估设备是否满足这些法规的要求，电磁干扰测试也应运而生。其中的辐射发射测试是用于评估设备在工作状态下产生的电磁辐射水平，利用功率分析仪对设备不同工作状态下的辐射功率进行测量，获得设备在各个频率点上的辐射水平，从而评估设备的电磁兼容性确保设备能够在电磁环境中正常工作。

四、主要优势

（1）周期分析测量功能

         可计算交流输入信号每个周期电压、电流、功率等参数，较多测量多达3000个周期数据，并按周期排列显示测量值。

（2）瞬时功率测量功能

        可对显示波形之间进行运算，并可显示运算后的波形。

五、应用场景

六、功率分析记录仪—超高精度多功能的数字功率分析仪

       全球首台高精度功率分析和记录存储为一体的超强功能仪器，可用来测量变频器、电机、变压器等功率转换装置的电压、电流、功率、效率等各种参量。功率分析记录仪提供7个功率输入单元，2个电机输入通道，并且支持多种类型的功率模块组合。

       其测量量程、精度的多样性使其可以广泛用于各行各业，比如电动汽车、新能源、变频器、电机、电池、照明、家用电器以及航空电子行业等。仪器功能强大，具备多通道输入、高速采样，实时数值显示、波形显示、趋势图、棒图和矢量图等多种显示功能，运用其谐波分析、电机评价、电压波动及闪变测量和FFT(快速傅里叶变换)等功能可对各种系统进行高效测量和分析。

（1）极高测量精度：±(读数的0.01%+量程的0.02%)

（2）带宽：DC,0.1Hz-5MHz

（3） 7个功率测量通道+2个电机输入通道

（4） 可组合配置，多种输入范围和精度的模块

（5） 同时7谐波独立分析

（6） 高500次谐波分析

（7） 瞬时功率测量

（8） X-Y显示

（9）高10ms数据更新率

（10）512GB/1TB固态硬盘

七、功率分析仪主要优势

（一）高精度

          全球精度极高的功率分析仪，高精度为读数的0.01%

（二）谐波测量分析

          可同时对所有7个功率通道进行谐波分析测量，并且可以选择不同的PLL源，大大提高了在变频电机、机器人、照明等领域的谐波测量效率。测量的谐波次数多达500次。

（三）多通道

         有着7个功率通道和2个电机通道，支持不同电压、电流输入范围以及不同精度的模块，一台仪器上可安装7个模块，而且可以是不同的规格。这样用户可以根据自己的不同需求，选配不同规格的模块，量身定制所需仪器，只需一台功率分析仪便可实现多种应用。目前提供8种不同规格的模块，并且新的模块在陆续更新中。

（四）电机参数测量

          可接入扭矩转速传感器的模拟或脉冲输出信号，测量电机的转速/方向、扭矩、同步速率、机械功率、滑差、电角度、效率等参数。输入还可以分成两组，同时测量两个电机的参数，更适合于电动车等多电机使用场合。
