功率开关器件双脉冲测试步骤详解

2024-08-10 09:00:18

       双脉冲测试(Double Pulse Test)是分析功率开关器件动态特性的常用测试,通过双脉冲测试可以便捷的评估功率器件的性能,获得稳态和动态过程中的主要参数,更好的评估器件性能,优化驱动设计等等。

       虽然功率半导体器件的手册上会有参数标注,但这些参数都是在标准测试条件下得到的。使用IGBT或者MOSFET做逆变器的工程师如果不加以测试,而直接在标定的工况下跑看能否达到设计的功率,无法全面了解器件性能,进而影响产品长期可靠性。又或者设计裕量过大带来成本增加,使得产品的市场竞争力下降。

       如果能在设计研发阶段,精准地了解器件的开关性能,将对整个产品的优化带来极大的好处。比如能在不同的电压、电流和温度下获得开关损耗,给系统仿真提供可靠的数据;又比如可以通过观察波形振荡情况来选择合适的门极电阻。作为功率半导体测试领域的领先供应商,我们为双脉冲测试提供多种先进电源产品。

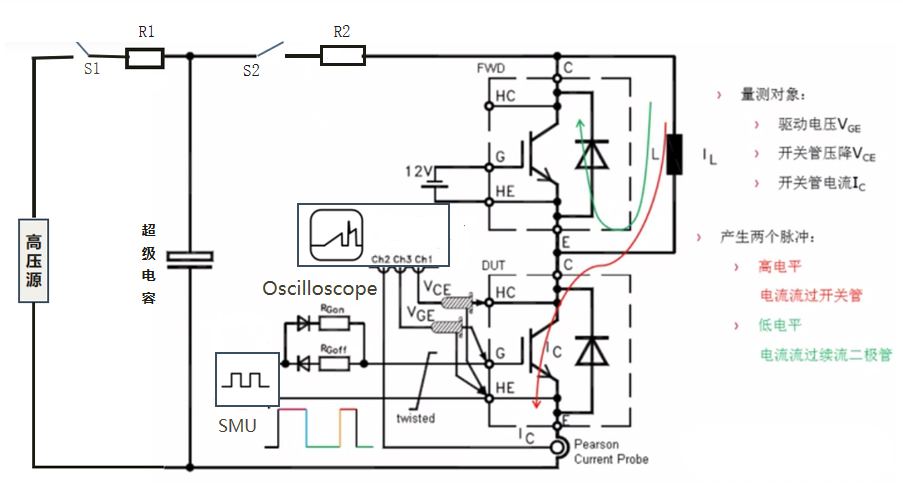

一、双脉冲测试平台

      功率开关器件双脉冲测试设备:

1、高压电源

2、电容组

3、负载电感

4、示波器

5、高压差分电压探头(1000:1)

6、电流探头

7、可编程信号发生器或高精密源测量单元/源表/SMU

高压电源

二、双脉冲测试流程:

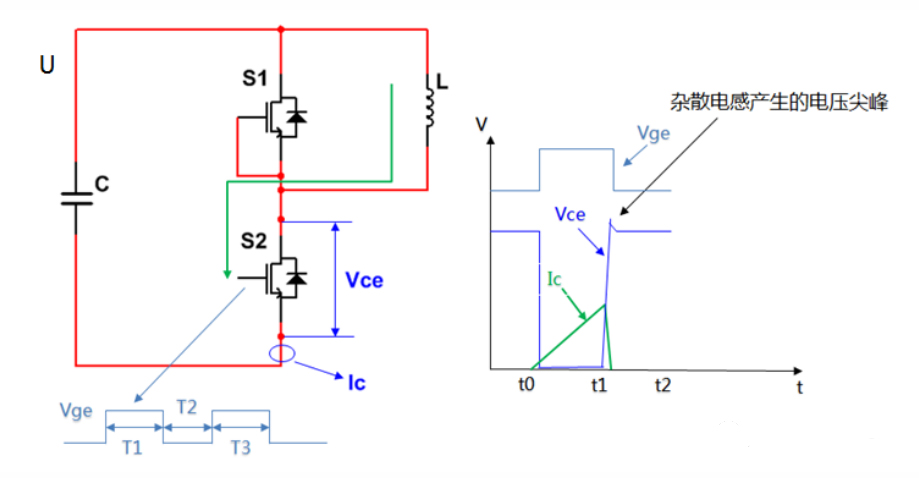

1、步骤一:

(1)在t0时刻,被测IGBT的门极接收到第 一个脉冲,被测IGBT导通,母线电压U加在负载电感L上,电感上的电流线性上升,I=U*t/L;

(2)IGBT关断前的t1时刻,电感电流的数值由U和L决定;在U和L都确定时,电流的数值由IGBT开启的脉宽T1决定,开启时间越长,电流越大;

(3)执行点:通过改变脉冲宽度的大小,自主设定电流的数值。

高压电源

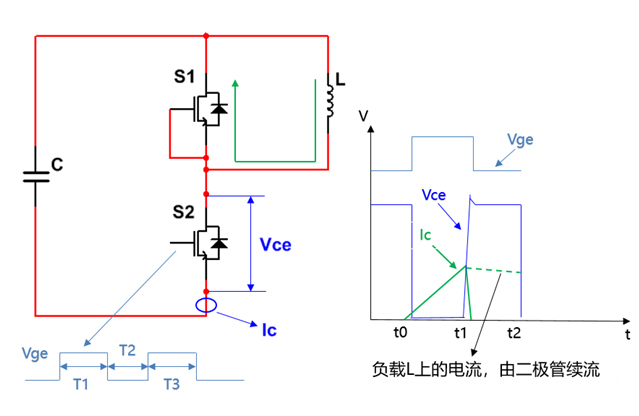

2、步骤二:

(1)t1到t2之间,IGBT关断,此时负载的电流L的电流由上管二极管续流,该电流缓慢衰减;

(2)t1到t2之间,IGBT关断,此时负载的电流L的电流由上管二极管续流,该电流缓慢衰减;

(3)关注点:在该时刻,重点是观察IGBT的关断过程,电压尖峰是重要的监控对象。

高压电源

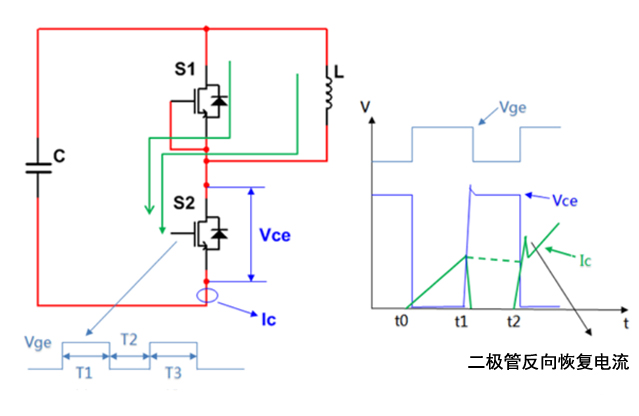

3、步骤三

(1)在t2时刻,被测IGBT 再次导通,续流二极管进入反向恢复状态,反向恢复电流会穿过IGBT,此时电流探头所测得的Ic为FRD反向电流与电感电流叠加,产生电流尖峰;

(2)重点观察:IGBT的开通过程,电流峰值是重要的监控对象,同时应注意观察栅极波形是否存在震荡现象。

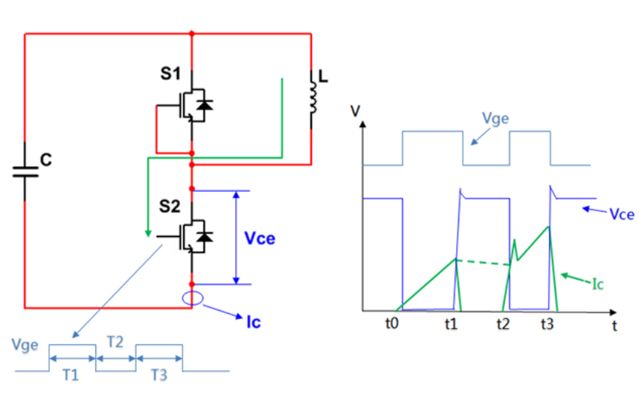

4、步骤四

(1)在t3时刻,被测IGBT再次关断,与之前关断相同,因为母线杂散电感Ls的存在,会产生一定的电压尖峰;

(2)重点观察:关断之后电压和电流是否存在不合适的震荡。

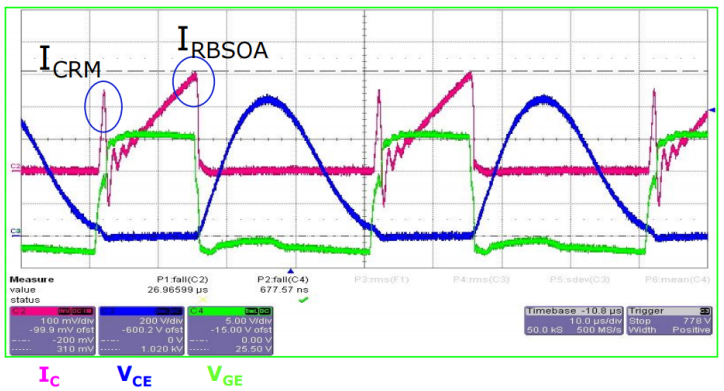

三、通过双脉冲测试我们可以得到什么?

1、获取ICRM(MAX峰值电流)IRBSOA(MAX关断电流)

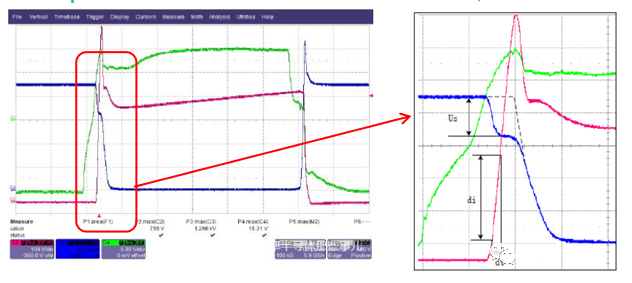

2、测量主电路杂散电感:Us=Ls*di/dt

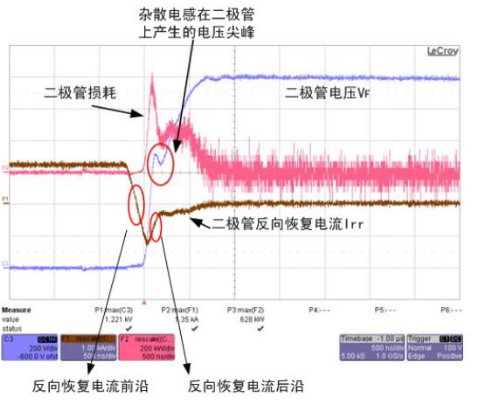

3、评估续流二极管的风险


四、双脉冲测试中的电流源

      随着功率半导体技术的发展,IGBT、MOSFET、BJT等半导体器件向小型化、集成化、大功率方向发展。为了避免大功率测试过程中温升对测试造成影响、甚至烧坏器件。在法规和行业测试中,通常会给被测器件施加满足功率条件下的瞬时电流脉冲,进行半导体器件相关参数测试。


五、电容储能式脉冲电流源

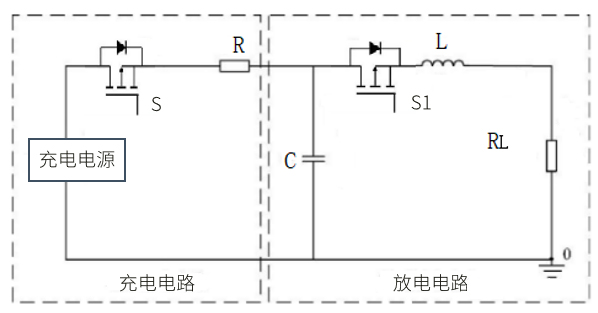

       脉冲恒流源以储能电容放电的方式发生电流脉冲。从功能实现角度分析,脉冲电源的工作电路由以下两个基本回路组成;


电容充电电路:直流源通过限流电阻R给超等电容充电;

脉冲放电电流:超等电容C通过开关管对负载RL放电;

脉冲电流幅值:电容C充电压控制和电阻RL决定;

脉冲宽度:开关时间t决定;


六、电容充电:

       根据超等电容的特性,充电电源应具备宽范围输出能力,可实现如下功能:

1、电压高速建立并维持稳定;

2、电流高速上升、无明显过冲.


七、充电电源典型案例:

      某客户IGBT测试系统进行16F电容充电测试:

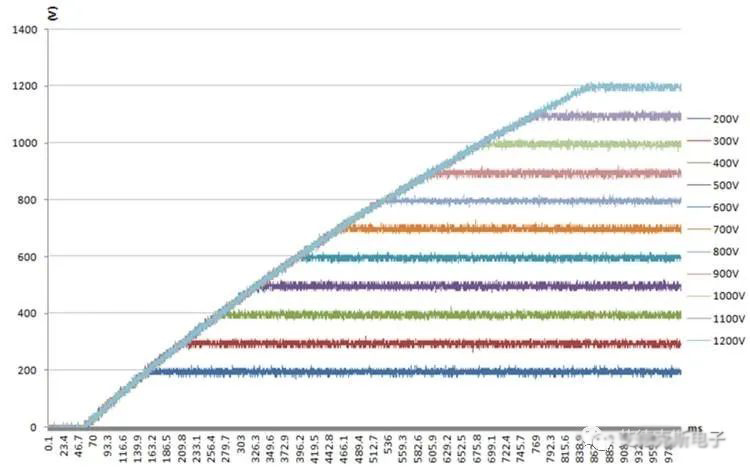

*实测曲线*


    客户期望在超等电容充电过程中电压建立速度快,过冲小。使用IT6000C系列高性能直流电源产品,利用CC/CV优先权功能有优质的表现,帮助用户提高测试效率。
