近些年来，随着工业的发展以及电子科技的迭代升级，越来越多的电子消费品需要通过X-Ray无损探伤的方法进行质检或分析。那么我们就来一起了解一下什么是X-Ray？运用X-Ray都可以分析些什么？进行离线X-RAY检测机及X-Ray检测介绍：

2D/3D X-Ray

一、原理

       X-Ray是利用X射线在穿透不同材质不同密度物品中衰减程度不同得到不同衬度的图像。利用这一特性可以对样品进行无损的内部分析，是常见的无损检测技术之一。

二、适用产品范围及目的

2D X-Ray：PCB、PCBA、各类电子消费品（具体产品测试可行性需联系实验室评估）

3D X-Ray：集成电路芯片、各类元器件、半导体器件等。

       X-ray检测技术可以对金属材料及零部件、电子元器件、LED元件等内部的裂纹、异物的缺陷进行检测，以及对BGA、线路板等内部位移的分析；判别空焊，虚焊等BGA焊接缺陷，对电缆，装具，塑料件等内部情况进行分析。

       它具有穿透成像的功能，可以在不破坏样品的情况下清楚地检测出电子元件的内部缺陷。除电容器X射线检查外，X射线还可以执行以下检查：组件层剥离，破裂，空隙和电缆完整性检查。

        在电子元件的生产中，PCB板可能会存在诸如对齐不良或桥接和断路之类的缺陷。SMT焊点腔检查，例如，检测各种连接线中的开路，短路或异常连接缺陷；检查焊球阵列包装和芯片包装中焊球的完整性；检测到高密度塑料材料裂缝或金属材料；芯片尺寸测量，电弧测量，元件锡面积测量等。

三、参照的标准

（1）GB/T19293-2003;

（2）GB/T23909.1-2009;

（3）GB17925-2011等等。

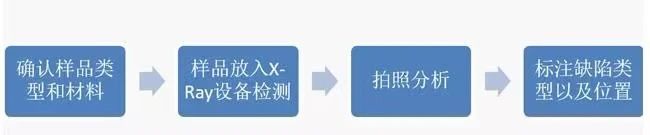

四、测试流程

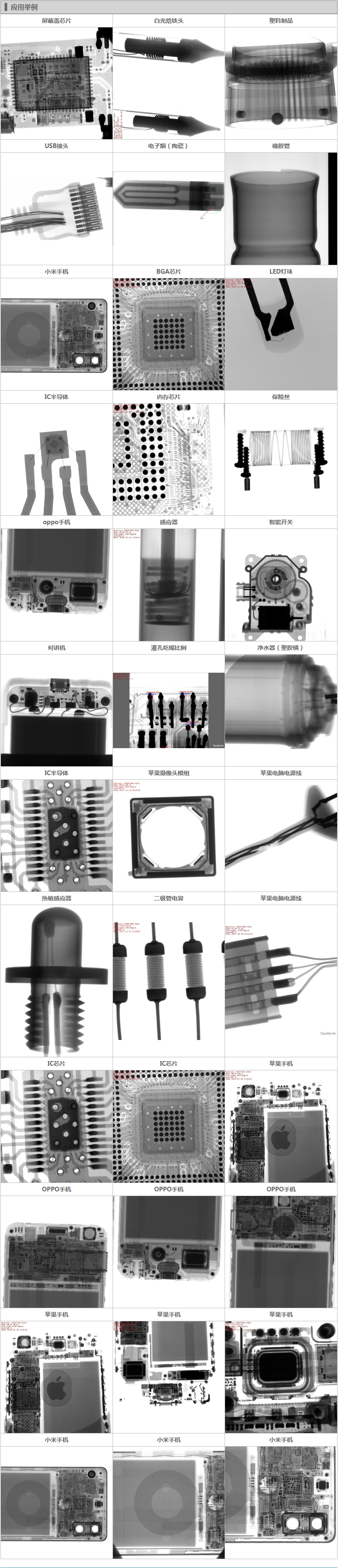

五、应用场景

六、离线X-RAY检测机

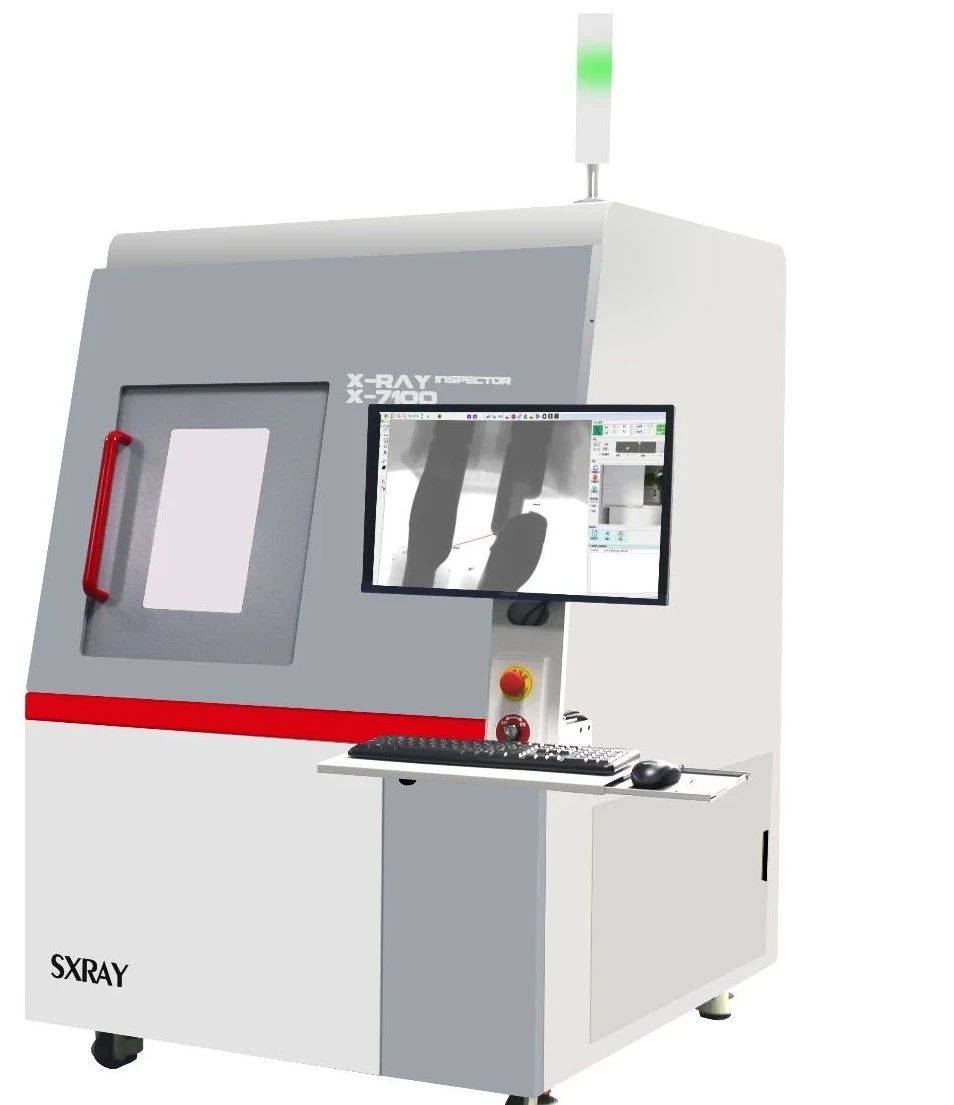

       通用型微焦斑X-RAY检测设备 PLUS款，通用性离线式精密微焦斑X射线检测设备，适用于各类工厂离线产品的检测，其具备高放大倍率、多角度检测、大面积检测平台等特点，可根据客户产品检测需求进行定制。

1、X-RAY检测机应用优势

（1）满足通用X射线检测需求，应用范围广泛

（2）高分辨率设计极短的时间内获得极佳的图像

（3）红外自动导航定位，快速选定拍摄位置

（4）CNC检测模式，针对多点阵列快速自动检测

（5）倾斜多角度检测更容易检测样品缺陷

（6）软件操作简单易用，低运营成本

（7）光管平板可同时旋转（0-60°），使检测图像更清晰直观

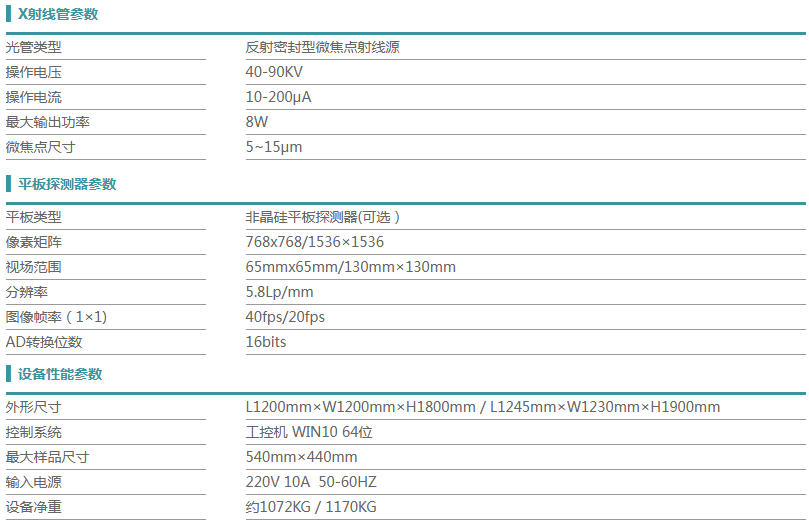

2、技术参数
