一、产品简介

       N9000系列为一款高实时、高同步、大功率的测控平台，由N9000测控机箱和各种测控模块组成。N9000为标准19英寸4U标准机箱，支持插入电池模拟模块、可编程电阻模块、高压电源模块等多种类型，机箱可集成10卡槽测控模块，各模块间电气隔离 。 N9000系列支持本地/远程控制，支持同步触发功能，可实现多模块高速同步控制，广泛适用于多通道、高集成度、大功率的自动 化测试测量场景。

       NB101系列为一款高精度、双象限的可编程电池模拟模块，支持高达0.1mV的电压精度和μA级电流测量。具备电源模式、SOC 模拟、序列测试、实时曲线、故障模拟等多种测试功能。可满足BMS HIL测试系统、AFE芯片、储能、电动汽车、电动二轮车/三轮车、 基站电源等多场景BMS测试应用。

       NB102系列为一款高精度、多通道的可编程电阻模块，电阻范围：0Ω~11.11MΩ，编程精度高达0.1%。硬件架构设计灵活，支持 12/24/36通道可选，分辨率可达1Ω。可广泛应用于模拟NTC电阻、阻性传感器等仿真测试场景。

二、功能与优势

1、模块化、多合一，操作方便、灵活易扩展

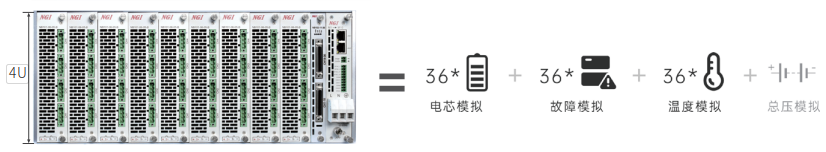

     N9000系列为一款多通道模块化测控平台，支持多种测试测量模块，标准19英寸4U机箱可集成36通道单体电芯模拟+36通道电 池故障模拟+36通道温度模拟，有效节省用户空间。同时，电池模拟单模块4通道，温度模拟模块单模块12/24/36通道可选，产品 型号丰富，用户可根据实际需求进行模块化选型，且方便后续拓展。

2、高速响应、高速同步、高吞吐数据

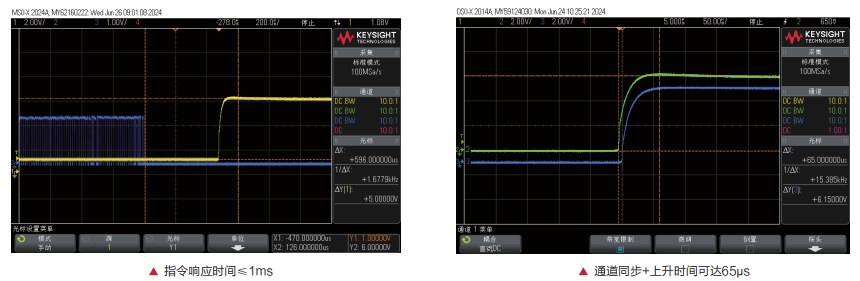

     作为一款高实时性、高同步性的测控平台，N9000系列支持千兆LAN和CANFD通讯，支持硬件同步触发和高速同步时钟，指令响应 速度可≤1ms，多通道同步≤200μs，尤其适用于BMS HIL等高速仿真测试。

3、高精度，匹配车规级BMS和AFE芯片高精度发展趋势

      AFE芯片是BMS的核心部件，随着电动汽车、储能于单体电芯、电池包的管理越来精细化，AFE芯片和BMS的电压采集精度也越来 越高。NGI自2016年推出0.1mV超高精度电池模拟器以来，得到了行业广泛认可，成为AFE芯片测试优选。N9000测控平台在下推 出的模块化电池模拟器，电压精度支持0.1mV和0.5mV可选，可满足行业高精度测试需求。

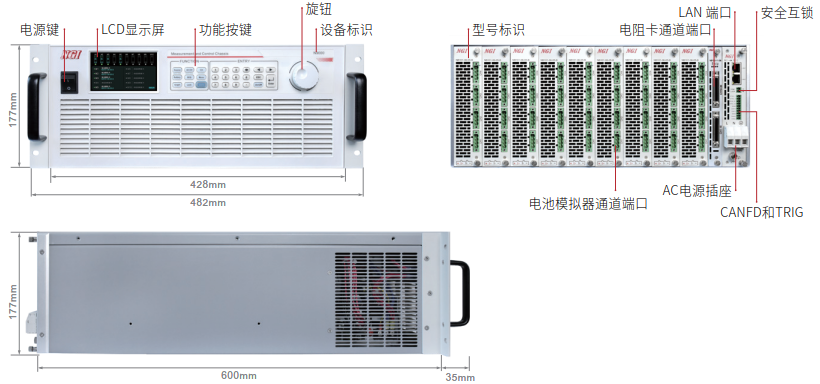

三、产品外观及尺寸

四、产品选型

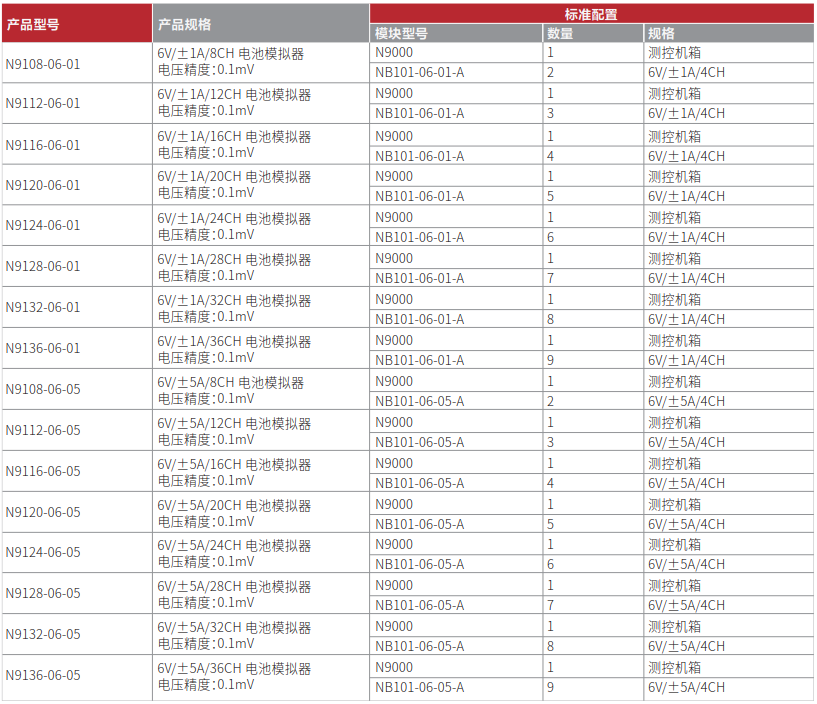

（1）：0.1mV电压精度电池模拟器

（2）：0.5mV电压精度电池模拟器

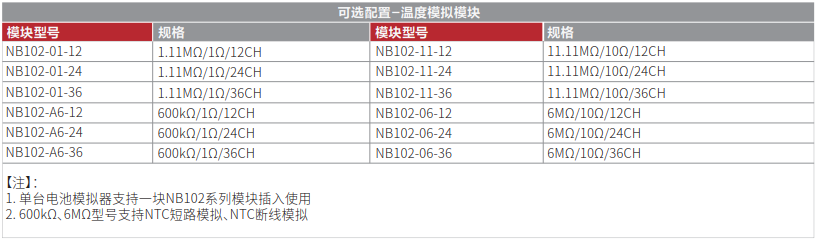

（3）：温度模拟模块
