在全球推动碳中和的大背景下，电机效率的提升显得尤为重要。作为高效电机的典型代表，永磁同步电机，以其高效、简洁的特点正逐渐成为行业新宠。而矢量控制，作为其核心控制技术，更是备受关注。本文将深入探讨矢量控制及其在实践中的高效测试方法。

一、低功率因数测量的困境

      如图一所示，低功率因数的出现不仅意味着在测试过程中电流与电压间存在较大的相位差，更为功率计算带来了诸多挑战。例如，不同的负载特性在低功率因数条件下表现出多样复杂的态势，使得准确测量变得尤为困难。

     如今的实测环节中不少设备的低功率因数已十分接近于90°，例如空载变压器、电抗器、空载电机、大功率设备待机功耗等。其中空载试验就极具典型性。对于这种电流较小、适合电流直接串联或者通过高精度霍尔传感器接入功率分析仪的测试而言，虽然低功率因数的出现直接拉高了测试的门槛，却也从侧面保障了测试的精度。因此在这种情况下具备更广泛适应性和更高分辨率的测试设备也就顺势成为了测量低功率参数的破局利器。

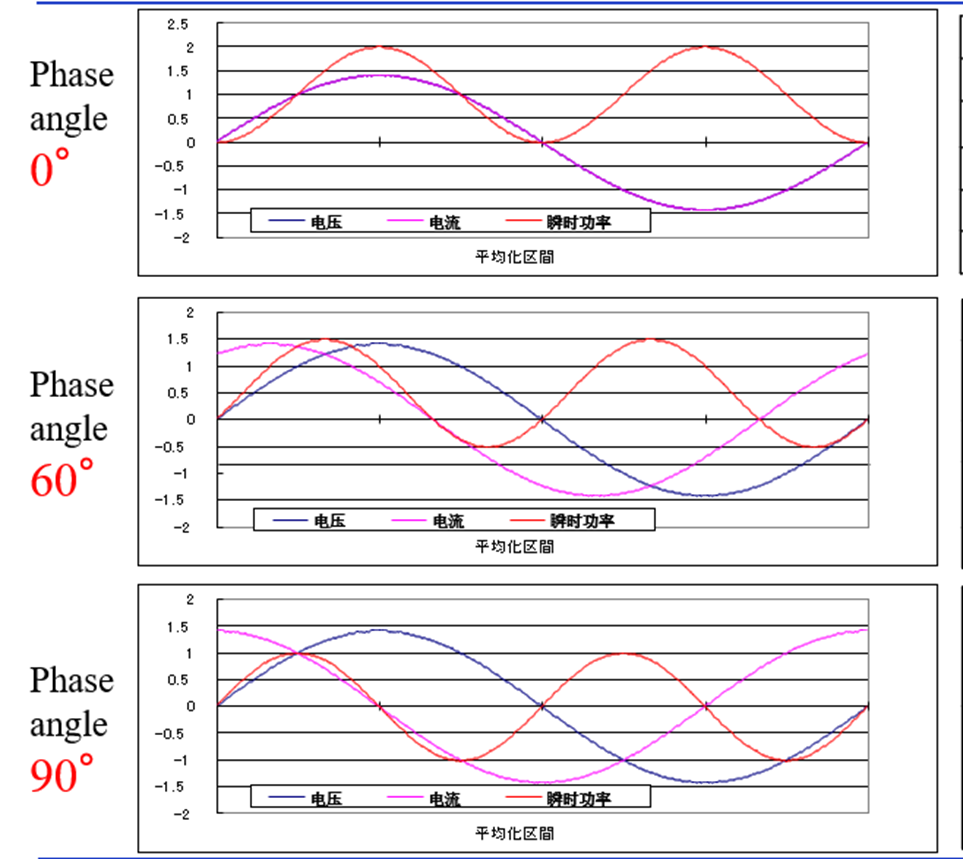

图一：不同相位角下测量参数的对比图

二、借助WT5000获取误差的两种方式

       横河功率分析仪WT5000在低功率因数测试方面表现出色。作为一款高性能旗舰产品，横河WT5000不仅能精准捕捉到测量误差的细微变化，还能在此基础上升级出两种指令算法，让用户轻松摆脱测试过程中的繁琐步骤，轻松获取误差数值。

（1）方法一：精准计算

        借助WT5000，用户可通过运算公式精准计算误差值。

        当0<λ<1时，误差值的计算方式为：±功率读数×{(功率读数误差%)+(功率量程误差%)(功率量程/显示的视在功率值)+[tanφ×(λ=0时的影响%)]} ，其中φ为电压和电流间的相位角。

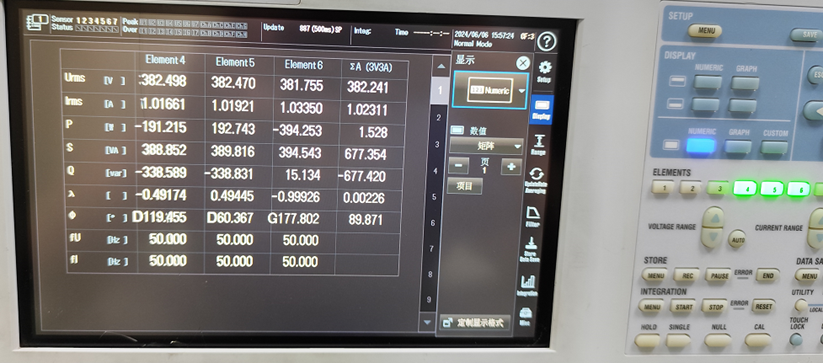

图二：相位角在89.8°时WT5000测试的有功功率误差值

（2）简易计算

        为简化计算过程，WT500还提供了更为简易的算法。当电流S≥0.5A时，直接将S乘以0.02%，便可轻松获取误差数值，大大提高了测试效率。

        为验证这一算法的准确性，我们不妨结合图二的测试情况将相位角设定为89.87°，有功功率为1.528W，以这个较为极端的测试实验对比两种误差计算方式的结果。

        首先我们可以通过WT5000的公式计算出其有功功率的测量误差：1.528×{0.01%+0.02%×600×1/677.35+tan（89.87）×0.02%}≈0.1355W；再采用公式S×0.02%的方式得出677.354×0.02%≈0.13547W。通过对比可知两者的结果是近似的。因此在实际测试中，您可放心采用横河为您提供的简便算法准确评估测试数据，高效评价产品性能。

三、总结

      横河功率分析仪WT5000以其卓越的测量精度和创新的算法模式，为低功率因数的测量提供了有力支持。本文介绍了横河功率分析仪WT5000提高低功率因数测量精度的方法，如果您想了解更多关于功率分析仪的实用技巧和原理知识，请与我们联系！
