日本SUITA吹田电气7通道功率分析仪SPAW7000可用来测量变频器、电机、变压器等功率转换装置的电压、电流、功率、效率等各种参量。仪器可提供7个功率输入单元，2个电机输入通道，并且支持多种类型的功率模块组合。其测量量程、精度的多样性使其可以广泛用于各行各业，比如电动汽车、新能源、变频器、电机、电池、照明、家用电器以及航空电子行业等。仪器功能强大，具备多通道输入、高速采样，实时数值显示、波形显示、趋势图、棒图和矢量图等多种显示功能，运用其谐波分析、电机评价、电势图、棒图和矢量图等多种显示功能，运用其谐波分析、电机评价、电压波动及闪变测量和FFT（快速傅里叶变换）等功能可对各种系统进行高效测量和分析。

一、产品特性：

（1）高测量精度：±（读数的0.01%+量程的0.02%）

（2）采样速率为2MS/s

（3）7个功率通道+2个电机通道

（4）可组合配置、多种输入范围和精度的模块，可自主插拔

（5）可使用电压输出型电流钳或电流输出型传感器，以扩大仪器的测量电流范围仪器提供传感器供电电源输出，方便客户使用电流传感器

（6）电流相位的补偿功能，以提高功率的测量精度

（7）长时间实时数据存储，可以以2MS/s的采样率保存数据，并进行回放、分析标配512G SSD，便于长时间数据存储

二、功能优势和特点

（1）多种类型的输入模块

         SPAW7000支持不同电压、电流输入范围以及不同精度的模块，一台仪器上可安装7个模块，而且可以是不同的规格。这样用户可以根据自己的不同需求，选配不同规格的模块，量身定制所需仪器，只需一台功率分析仪便可实现多种应用。目前提供8种不同规格的模块，并且新的模块在陆续更新中。

（2）传感器电源

         SPAW7000的功率模块上有传感器电源供电接口，当用户选用的传感器需要供电电源时，可以由仪器的这个端口直接供电。摒弃了传统的传感器需要外配供电装置的方式，技术上的卓越改进使得用户在使用上更加方便快捷。

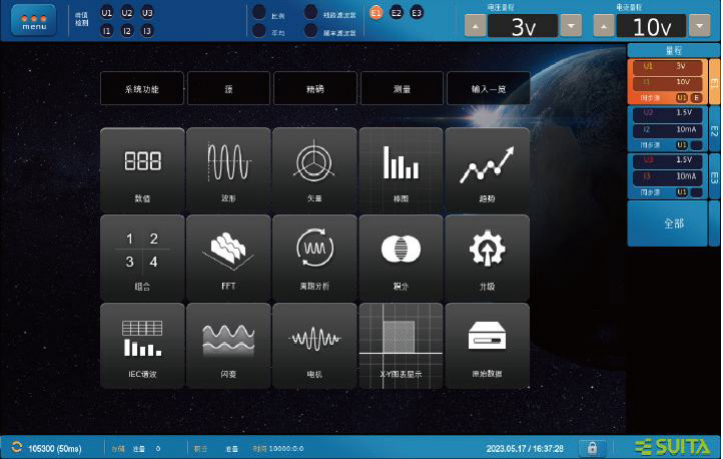

（3）人性化的操作界面

         SPAW7000采用12.1寸高分辨率触摸显示屏，支持触摸操作。图形化的功能模块设计，便于用户直观操作。同时， 还支持按键、旋钮及鼠标操作。一键进入通道配置参数列表，多种配置参数在同一屏幕上显示，可同时查看和设置相关参数，更方便进行输入相关的参数设置。

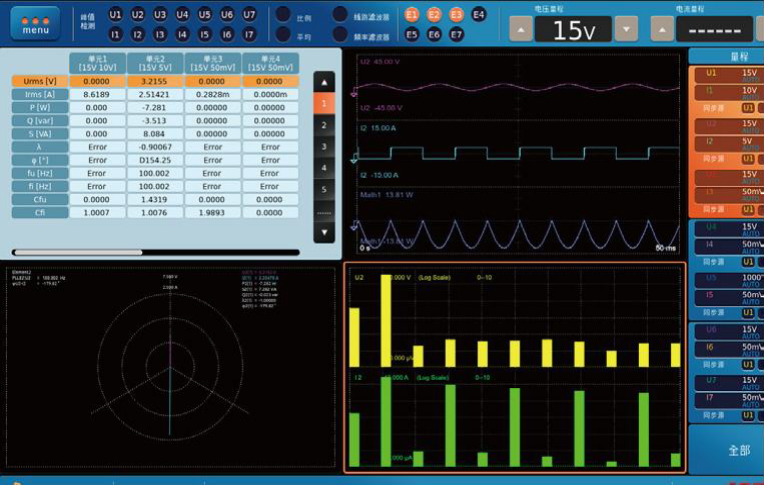

（4）强大的显示功能

         可以实现多种类型显示，包括数值、波形、棒图、趋势、矢量等。高清大显示屏还可将更多信息显示于同一界面， 一个界面可以同时显示数值、波形、棒图和趋势等多种信息。

（5）自动量程快速切换

         自动量程时，仪器的实际量程根据输入信号的大小自动切换。但是，传统的量程切换是逐档变化的，而每档的切换都需要时间。如果输入信号变化较大，切换到合适的量程就需要很长的时间，而这段时间内的数据就无法测量造成 测量数据的丢失。SPAW7000在自动量程时，当输入信号超过了当前的量程，会先切换到MAX量程，然后根据测量到的数值直接切换到非常合适的量程，这样可以大大缩短自动量程下量程切换的时间，减少测量数据的丢失。

（6）电流相位补偿

         SPAW7000具有相位补偿功能，能以0.01°的分辨率对电流进行相位补偿，以提高功率的测量精度。同时，SPAW7000内部的相位补偿功能，可以更加准确的进行高频或低功率因数的功率测量。

（7）Z高10ms更新率+自动更新率

         SPAW7000的数据更新率为10ms~20s、Auto。Z快10ms的更新率，可以在保证高精度的基础上进行高速运算，并通 过独立数字滤波器技术确保测量值的稳定性。开启自动更新率模式，可追踪从0.1Hz开始变化的频率信号，根据输入信号的频率自动改变数据更新率，便于对变化的信号进行更精准的测量。

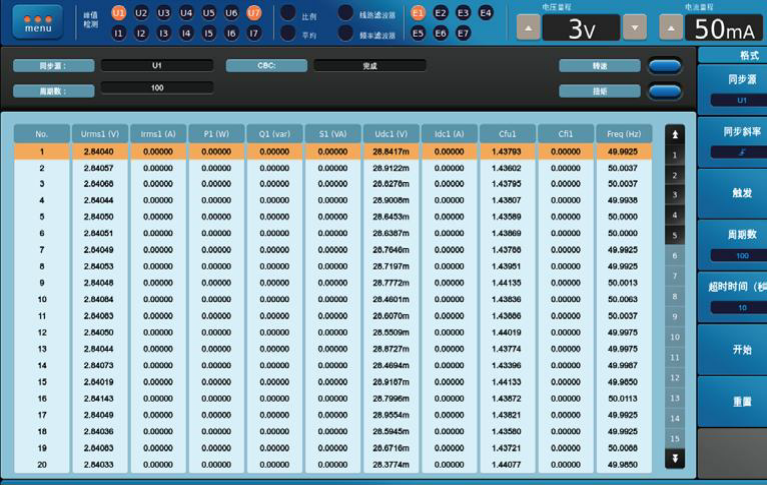

（8）周期分析测量

         可计算交流输入信号每个周期的电压、电流、功率等参数Z多测量多达3000个周期的数据，并按周期排列显示测量值。

（9）积分功能

         积分功能包括功率积分、电流积分等，可以计算电能(Wh) 或电荷(Ah)。同时，有功功率积分有两种模式：买卖电，进行正负交流功率积分以统计电网的买电卖电电能；或充放电，进行正负瞬时功率的积分以统计电池的充电放电电荷。另外，当长时间积分时，如果输入信号有较大变化， 会造成不合适的量程带来的测量误差。在积分时可以打开自动量程功能，可以自动调整量程，有效减少这种误差。

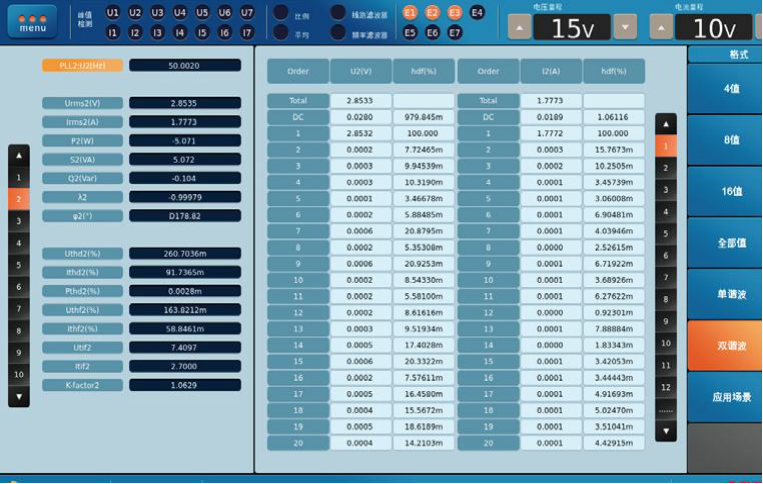

（10）谐波分析

           可同时对所有7个功率通道进行谐波分析测量，且可以选择不同的PLL源，大大提高在变频电机、机器人、照明等领域的谐波测量效率。测量的谐波次数Z多可达500次。

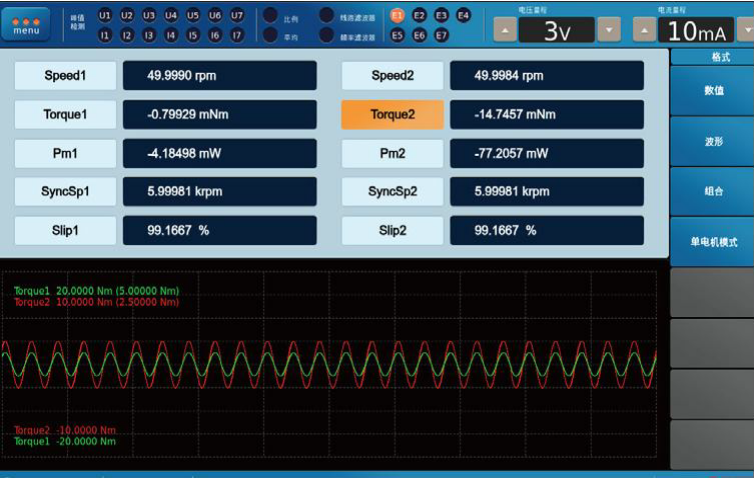

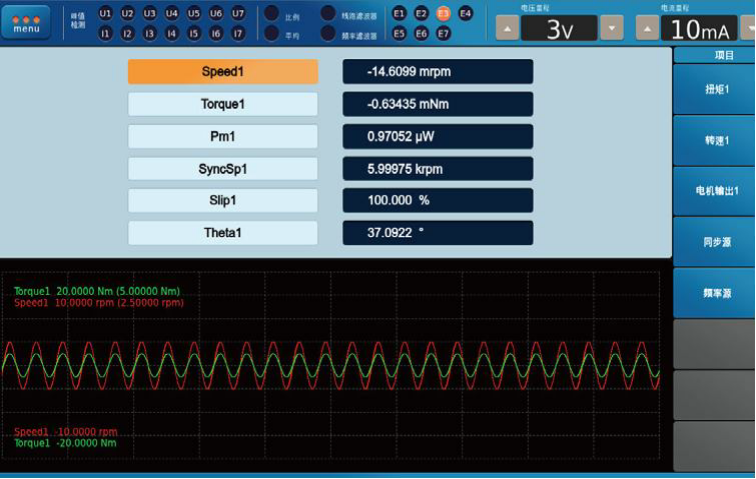

（11）双电机评价

          SPAW7000可接入扭矩转速传感器的模拟或脉冲输出信号， 测量电机转速/方向、扭矩、同步速率、机械功率、滑差、电角度、效率等参数。输入还可以分两组，同时测量两个电机参数，更适合于电动车等多电机使用场合。

单电机测量模式

双电机测量模式

（12）瞬时功率测量

          SPAW7000对显示的波形之间进行运算，并可显示运算后的波形。比如将电压和电流的波形进行乘法运算，便可显示测量信号的瞬时功率波形，并可测量数值大小。

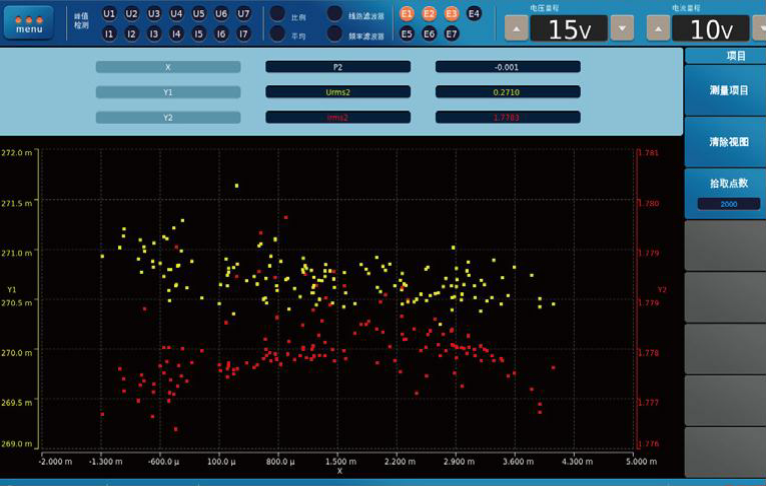

（13）X-Y显示功能

          自定义两路测量数据分别为X轴Y轴，可以直观显示2个数值间的相对变化关系，为分析两者之间的相关性提供准确的依据。比如ST曲线可以显示电机的扭矩转速曲线，可以分析电机的特性。

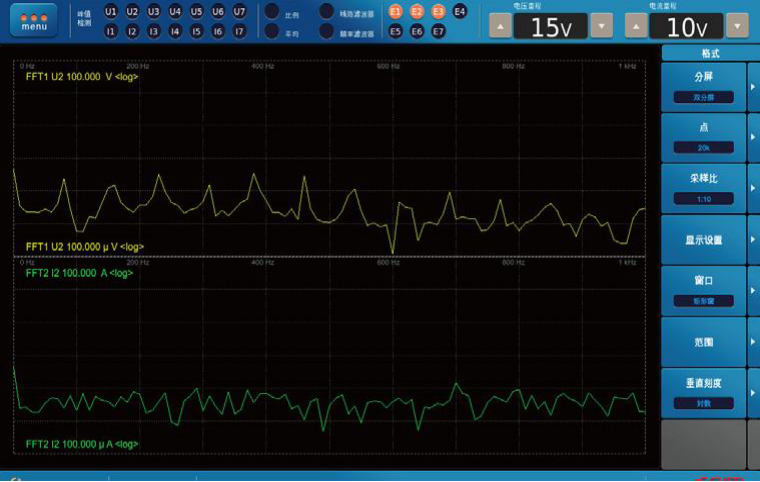

（14）FFT功能（快速傅里叶变换）

           FFT功能可以设置采样点数、采样比等参数，分析输入信号的频谱，可以观察到谐波测量中无法显示的频率部分。

对数傅里叶变换显示

（15）IEC谐波及电压闪变

           IEC谐波测量符合IEC61000-4-7标准，可测量和显示包含间谐波的电流谐波值。还可以根据IEC相关标准，进行电压波动与闪变的测量、分析与判定。

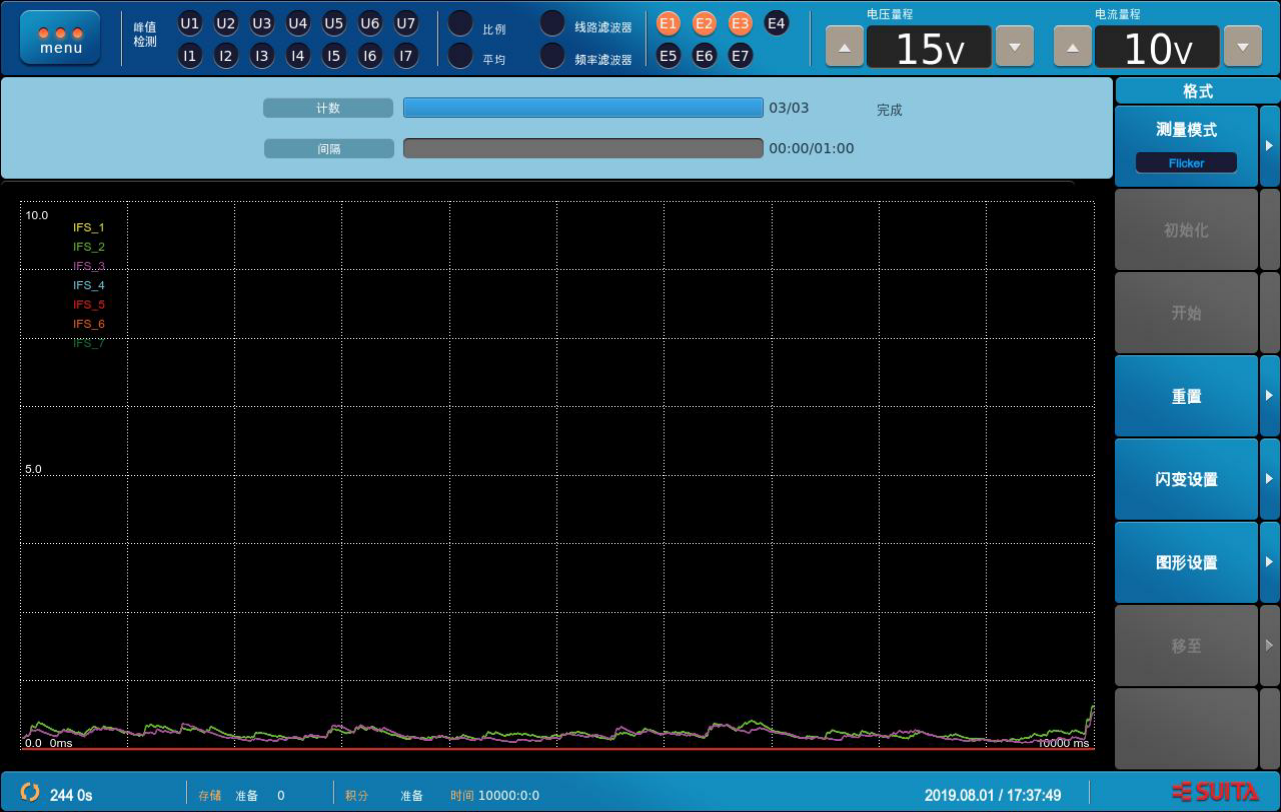

闪变 IFS 图形显示

（16）SUITA SPAW7000 Viewer软件

           SUITA SPAW7000 Viewer软件是一款PC应用软件，用户可以在远程PC端对仪器实现远程控制，并显示数值、单双谐波、趋势、矢量、棒图、组合、IEC谐波、FFT、闪变、电机、周期分析、X-Y图表、低压穿越显示等，并可将数据保存在PC端，可保存并打印IEC谐波和闪变的数据报告。

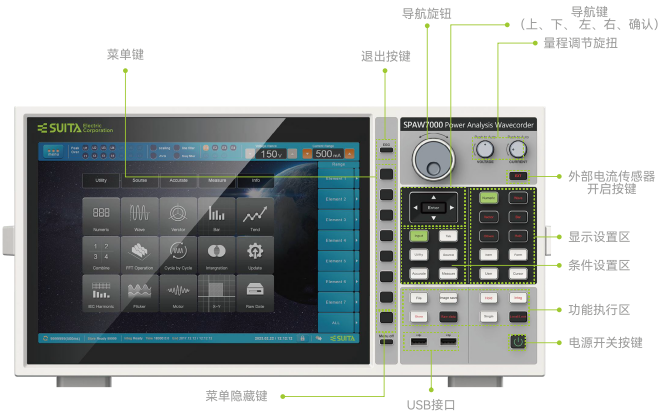

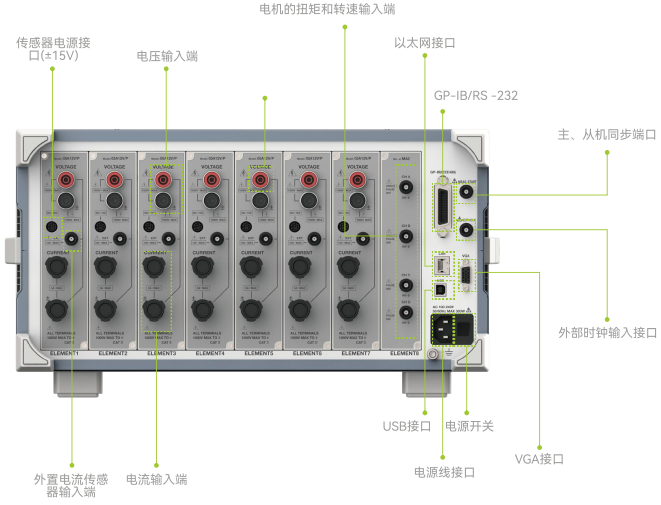

三、产品外观详图及说明

四、应用案例

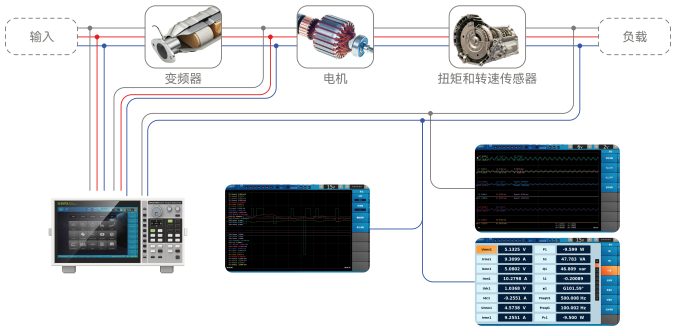

（一）电动汽车、变频器、变频电机的评估

          SPAW7000提供7个功率测量单元和2个电机测量通道，可以方便地测量评估电动车的控制器（变频器）、充电器、电池、电机等的电 压、电流、功率、效率等。2个电机通道，可以同时测量驱动电机和发电电机的功率和效率。同时，积分功能可以对电池的充放电情况进行评估。

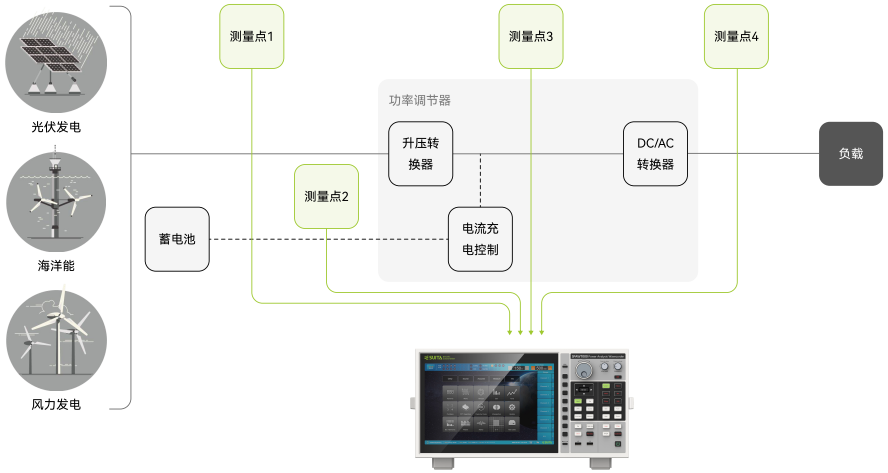

（二）新能源的能效转换

         随着新能源发电越来越普遍。电能质量问题日益突出，利用功率分析仪，对新能源发电中谐波、低电压等电能质量问题可以进行有效监测和评估，并可测量各部分效率和损耗。SPAW7000提供7个功率测量单元，可对各个节点的电压、电流、效率、谐波等进行测量和分析。积分功能可以对系统的买电卖电或电池的充放电进行评估、分析。

（三）家用电器性能测试

          家用电器一般是单相设备，一台SPAW7000功率分析仪Z多可完成7台单相功率分析仪的测量工作，可测量电压、电流、功率、频率、功率因数和谐波等。利用IEC谐波及波动与闪变功能，还可以进行IEC标准的相关测量评估。

（四）航空电力系统的测量领域

          航空交流供电系统的频率一般是400Hz或800Hz，一般功率分析仪很难满足该领域的测量需求，特别是谐波的测量。 SPAW7000功率分析仪的采样率高达2Ms/s，在基波是400Hz的情况下，能够测量500次的谐波，满足测量需要。

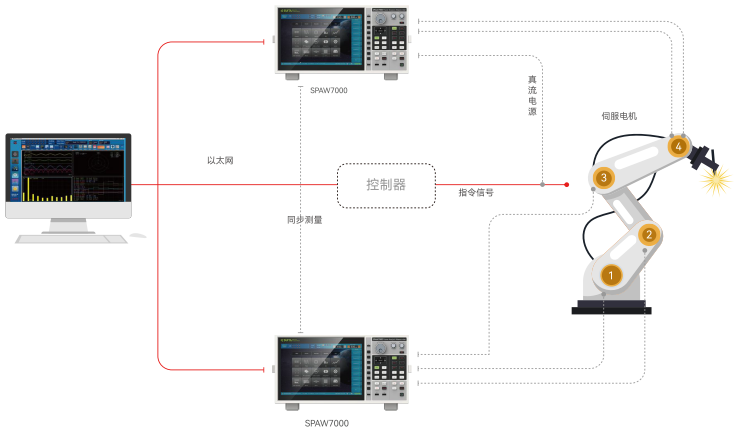

（五）工业机器人的性能评估测试

          工业机器人核心零部件是伺服电机、减速机、控制器。在机器人的运行过程中，通过伺服电机的驱动实现多自由度的运动，通过减速机实现稳定的大扭矩的输出、通过控制器实现多轴驱动同步控制，这三者缺一不可。工业机器人装有多台电机，要评估电机驱动的机器人，需要全程测量所有电机及控制器在各种工作状态下的功率消耗。为了分析和学习控制过程，评估机器人的瞬态特性，要 求测量瞬态电压、电流、功率及变化趋势，并能够将数据存储以便于分析。

       SPAW7000功率分析仪采样率高达2MS/s，具有波形运算功能，可以测量瞬时功率，具有512G/1T大容量存储。同时可以进行7通道的不同PLL源的谐波分析，可以同时测量2台电机，在2台SPAW7000同步的状态下，可以同时测量4台电机的机械输出参数，特别适用于机器人的性能评估测试。
