法国CA电能质量分析仪A级 CA8345 适合对工业级或第三级设备进行检查和维护的团队使用，该款电能质量分析仪测量精度高、操作舒适且配有直观的图形用户界面，其它特性还包括测量值众多，且有多种处理功能。

一、产品特性

（1）可用于诊断电能质量

（2）完全符合IEC 61000-4-30 A级标准

（3） 可选多种通讯模式

（4） 友好的人机界面，易于使用

（5）每10/12个周期内可存储几百个参数的数据。

（6）在可配置的范围内监控参数。

（7）捕获快速事件并在内存中保存其特性。

（8）浪涌电流：让研究负载启动的工作变得简单。

二、产品功能与测量

（一）概述

1、此款电能质量分析仪十分便携

2、仪表的所有功能符合IEC 61000-4-30的3.0版A级标准 · 可用于各类设备的测量：三相、Aron连接等

3、电气网络监控功能中含有告警设置

4、含支架的55毫米厚IP54壳体,厚度为55毫米，含支架， 防尘防水等级为IP54

5、IEC 61010 CAT IV 1000 V

6、软件的参数设置符合EN 50160标准的要求

（二）人体工程学

1、尺寸超大的 7 寸彩色 LCD 触摸屏（WVGA）

2、实时显示波形（4 个电压波形和 4 个电流波形）

3、直流传感器电源

4、5 x 50 Hz/60 Hz AC/DC 电压输入

5、用户友好型多语种图形用户界面（GUI）

6、使用方式十分直观

7、具有情景模式

8、全面多任务仪表

9、可自动识别不同的电流传感器

10、可显示向量图

11、以每循环采样 512 次的采样频率生成波形，含mini/ max 2.5µs

12、显示 1 ～ 10/12 次循环的实时波形

（三）测量

1、可测量考虑在内的所有直流分量

2、可测量从直流到第63阶的谐波（振幅和相移） · 可测量从0到第62阶的间谐波子组

3、可监控2个载波电流频率

4、可测量P、N、Q1、S与D功率值（总相及各相）

5、可用能源评估来测量能源值

6、内置GPS（也可采用NTP）可实现精密UTC同步

（四）计算

1、K系数与FHL的计算

2、失真电压与电流的计算

3、位移功率因素（DPF）和功率因素（PF）的计算

4、短时间/长时间闪变值与短时间滑动值的计算 · 非平衡量（电流与电压）的计算

5、周期为10分钟的波形浪涌

6、长达30分钟的RMS与峰值浪涌电流

7、捕获数百个2.5 µs瞬变值

8、捕获高达12kV的冲击波，分辨率为500ns

9、趋势记录

10、趋势记录周期：200毫秒至2小时

（五）通信

1、支持 USB 2.0 外部驱动器（主设备） · 具备 USB 2.0 接口，可连接个人电脑 · 具备以太网 100 Mbps 通信能力

2、具备 Wi-Fi 802.11b/g 通信能力

3、具备适用于安卓、微软和 iOS 应用程序的远程用户接口网络服务器

4、可对屏幕截图（图像和数据）进行备份和记录

5、可记录数据并导出到个人电脑

6、配套的软件可用于恢复实时数据以及与个人电脑通信

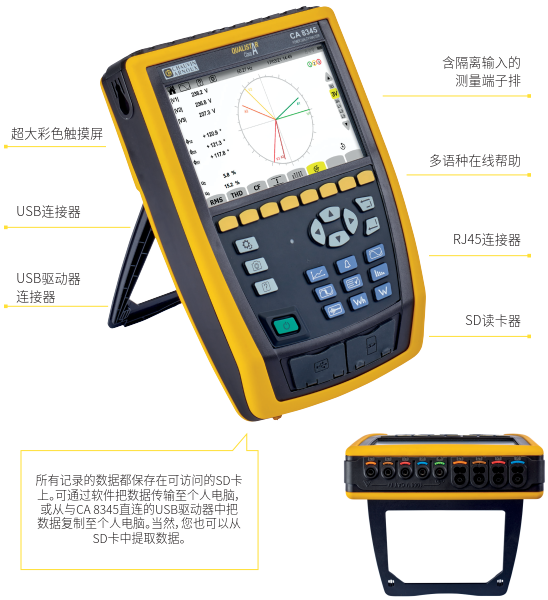

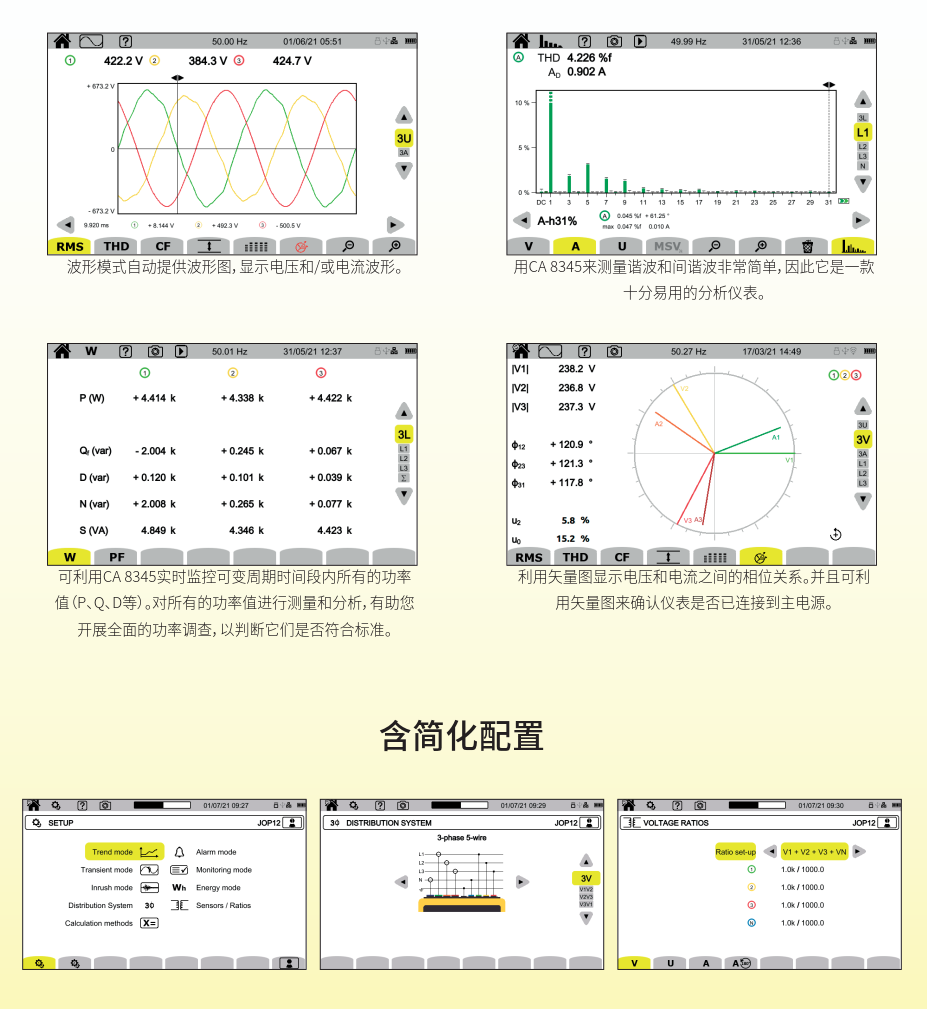

三、查看信号及其分量

      法国CA电能质量分析仪A级 CA8345 是一款可靠易用的分析仪表。CA8345具有自动识别所连传感器的功能，因此在其连接后，会立 即并完全自动显示高达1000V的交直流电压和电流。大量传感器与Qualistar系列兼容。

四、校准验证活动

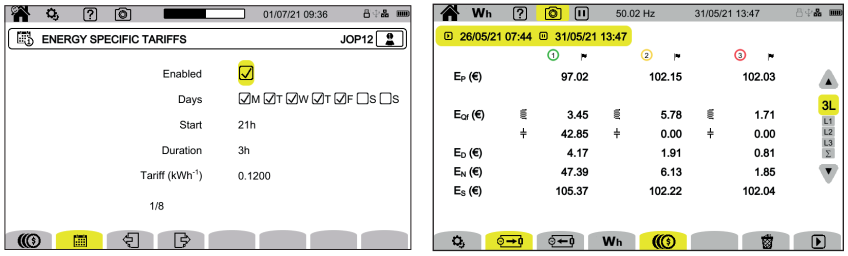

（一）能源评估

          Qualistar（A 级）允许用户执 行所有测量，以便成功执行能 效项目并监控配电。

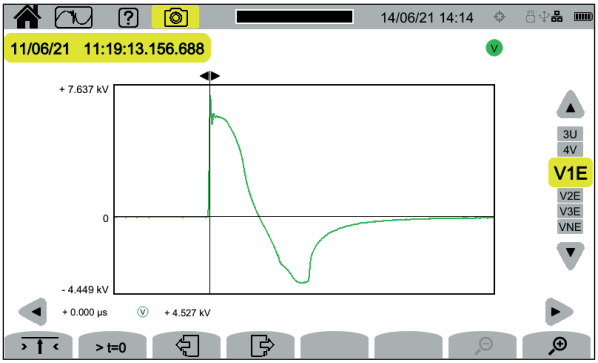

（二）冲击波

          通常由闪电产生的冲击波是突发的瞬态电压 浪涌。这些冲击波也会在数字网络中传播。Qualistar（A 级）可耐受高达 12kV 的冲击波， 冲击波采样周期为 500ns。

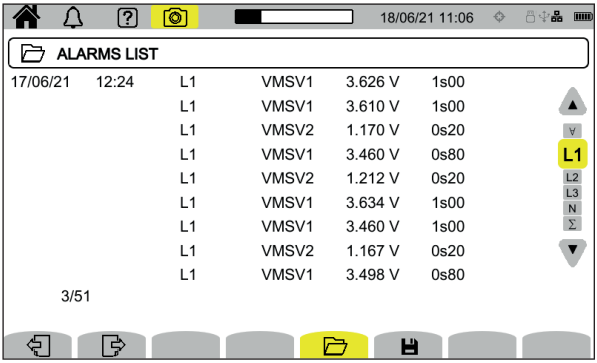

（三）载波电流

          在谐波分析功能中，也有监控载波电流的模式。 规定了其在仪表中的频率后，便可测量指令信号。

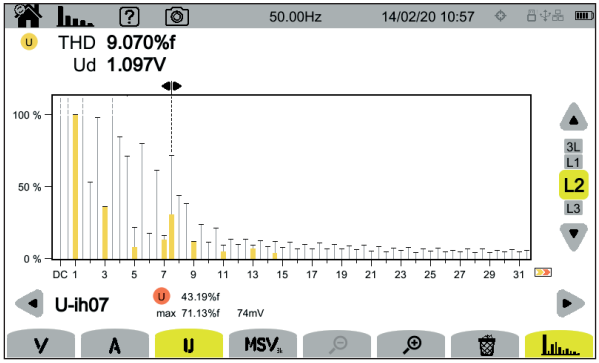

（四）间谐波

          可根据 IEC 61000-4-7 标准，利用 Qualistar（ A 级 ）机型测量和显示间谐波，以便精准分析电网中的所有干扰因素。

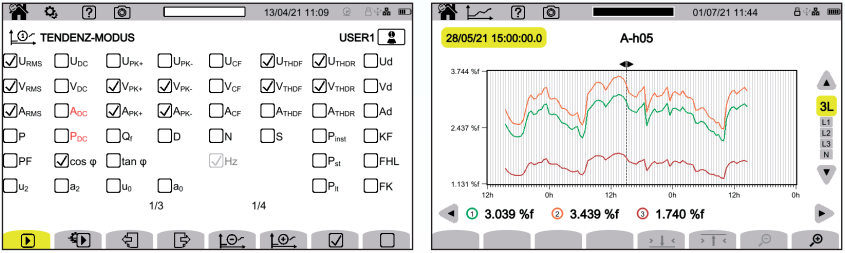

（五）趋势

          趋势图显示每隔200ms测量的参 数的变化。

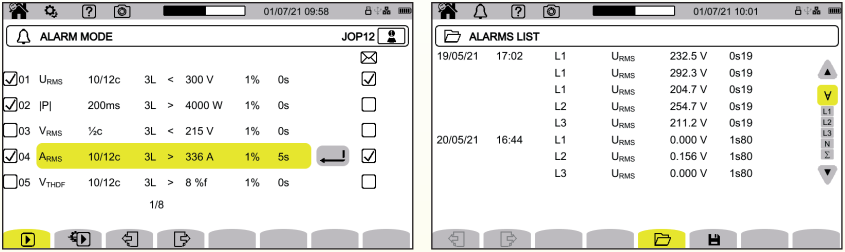

（六）告警

          可对需监控的超限值（超出界限值 的值）进行告警，告警功能会记录 超限值的持续时间并附上时间戳。触发告警时，可通过电子邮件直接 通知用户。

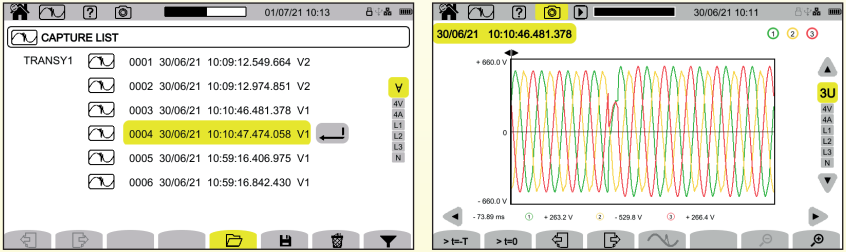

（七）瞬态

          瞬态与电压或电流波形中的峰值 相对应。冲击波是极快速的瞬态， 而且波幅可能更高

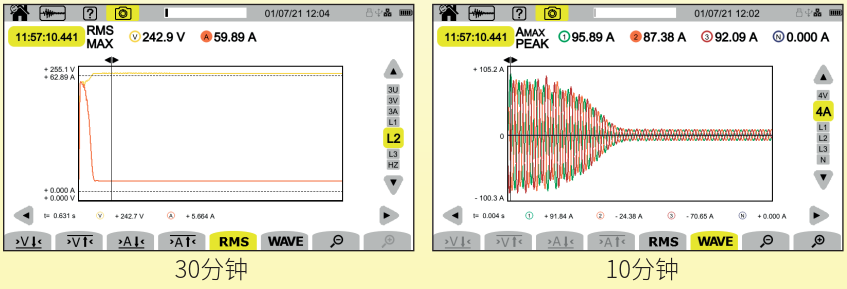

（八）浪涌电流变化（TrueInRush功能）

          对于启动负载时的测试，这些仪表 可记录半小时以上的半周期值和信号的波形（三相电压和电流）。

五、产品应用

（一）第三级设备和工业设备

          现今，可根据配电网络对产生干扰的负 荷及对干扰敏感的负荷供电的能力对其 进行判断。后者有多种形式。 电能质量分析仪可用来检测以下每一项 并验证其符合性：断电、电压骤降、电压骤 升、闪变、总谐波失真、电压变化等。

（二）能效

          对于现场的能源诊断，必须设置记录器来记 录消耗的电力和能源。一旦完成所有测量， 就会将账单数据与实际测量数据进行比较。该研究确定是否需要采取纠正措施。该措施 可采取不同的形式：调整变压器尺寸，实施 滤波系统，更换故障设备等。这种分析有助于您在合适的地点与合适的 时间采取行动，以提供极佳解决方案。

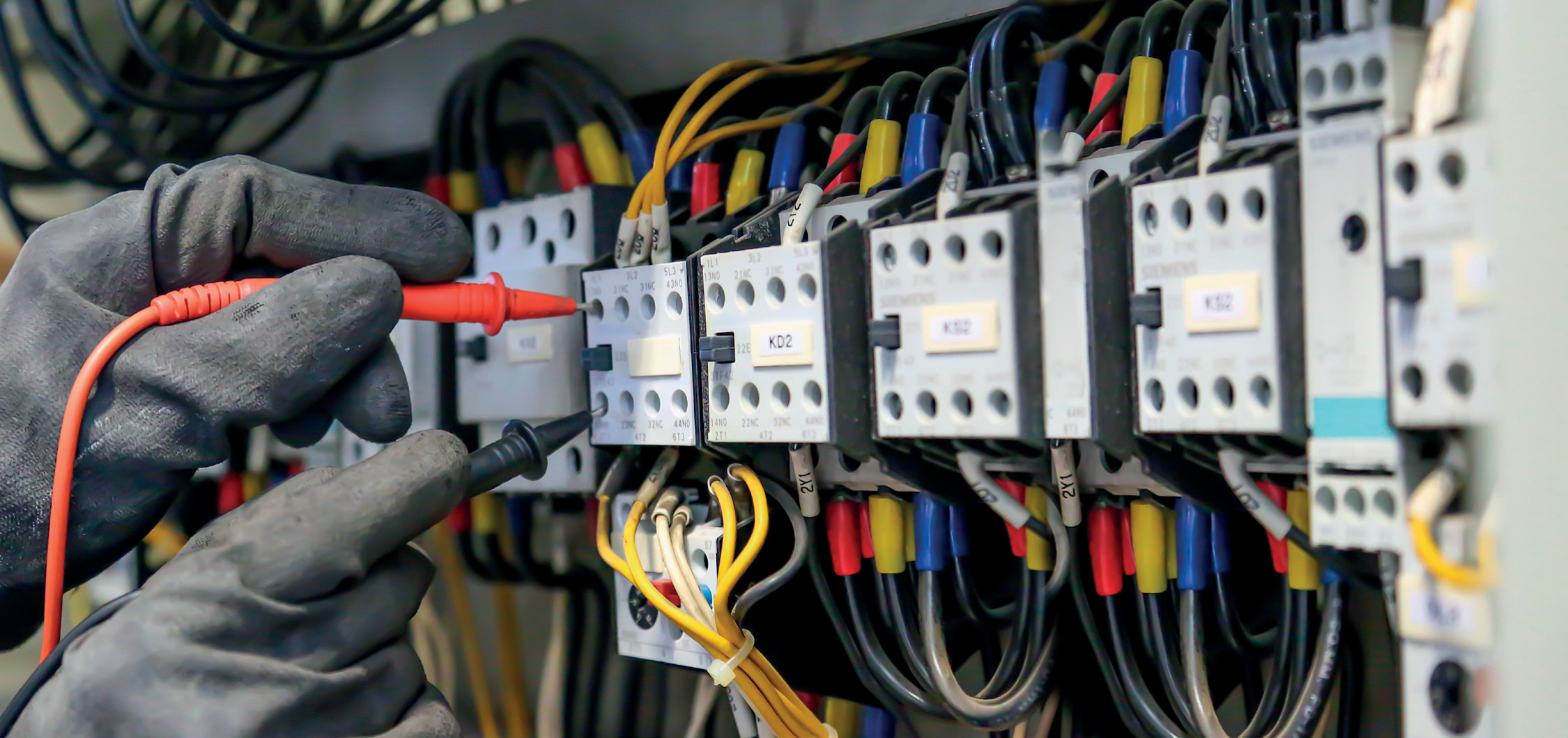

（三）电气维护

          工业过程中电子电源的扩展导致电网谐 波干扰增加，直接影响了所分布的能源 的质量。 从中短期来看，这些干扰可能导致连接到 所涉网络的所有电气设备发生故障。谐波电流对电气系统中的几乎所有部件 都有负面影响，产生新的电介质应力、热 应力和/或机械应力。

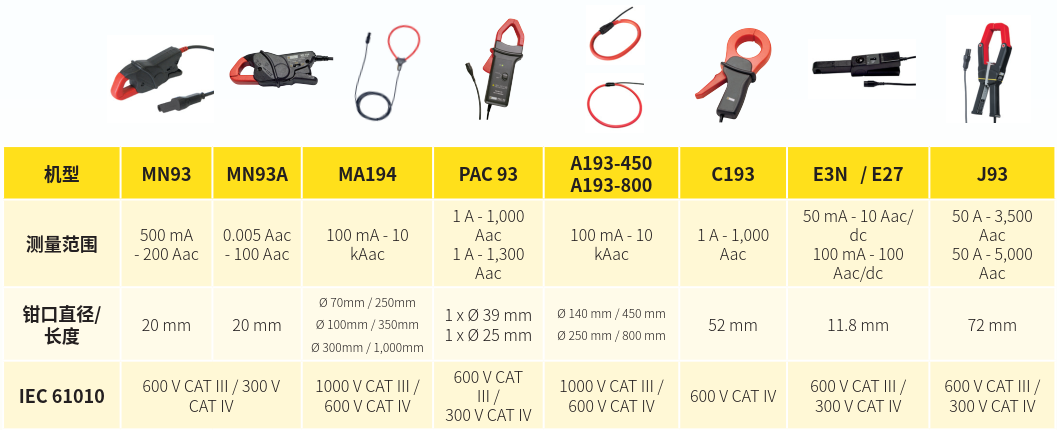

六、配套的电流探头

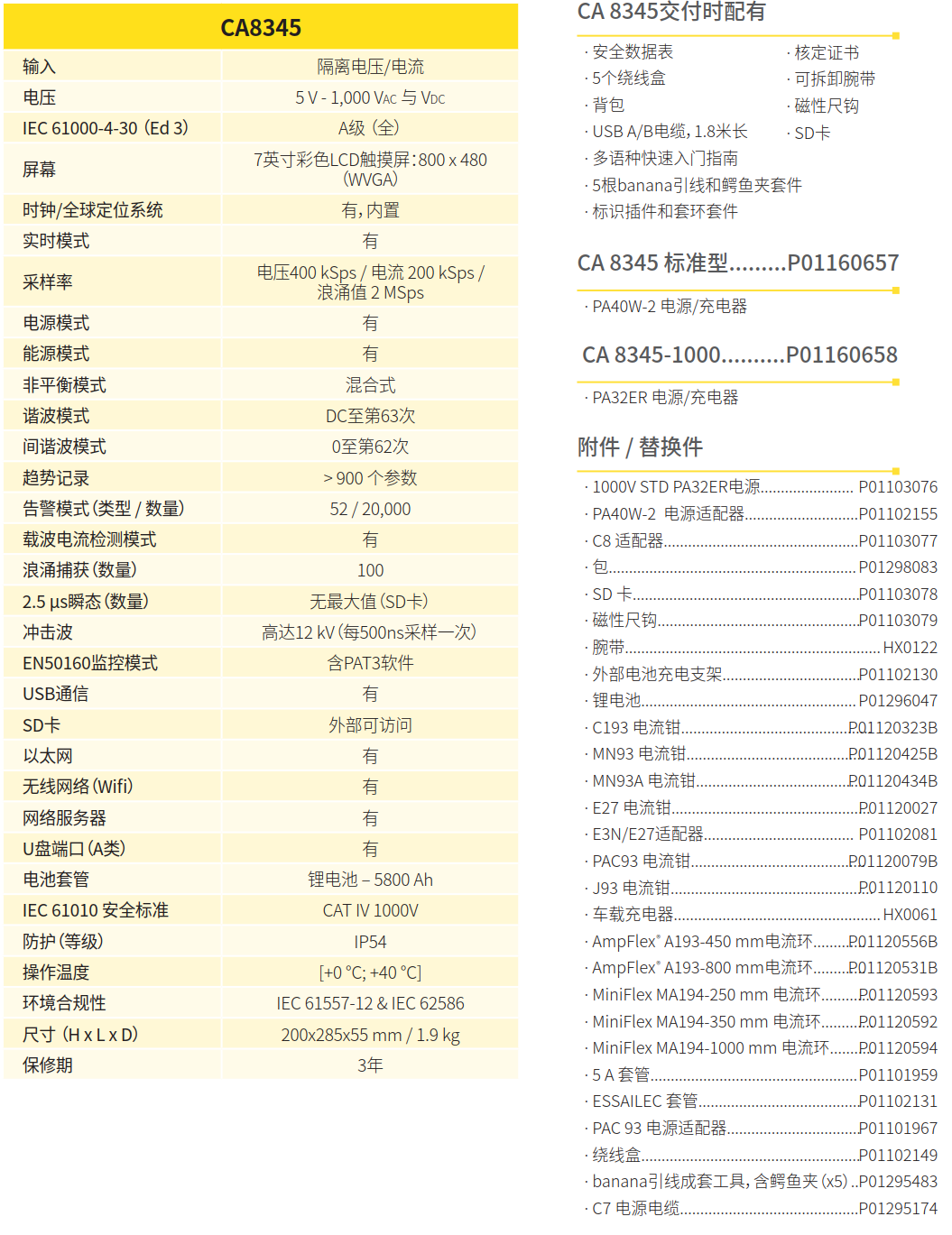

七、产品参数
