FLUKE福禄克电能质量分析仪三相 1773 1775 1777，该系列采用符合 IEC 61000-4-30 A 类第 3 版标准的封装，提供您期望 Fluke Power Quality Analyzer 拥有的优异精度。此外，1770 系列的设计符合 A 类第 4 版的未来要求，符合 EN50160 和 IEEE519 标准，因此您现在便可以准备好应对未来的测量要求。

一、产品特点

（1）自动测量电力和电能质量参数

         当您开始会话时，该分析仪会立即开始捕获关键的电能质量数据，而无需进行大量设置或选择。

（2）直观的用户界面

         简化的用户界面，只需按一下按钮即可轻松地在 V/A/Hz、功率、骤降和骤升、谐波或电能质量状况等测量参数之间进行切换。

（3）高速电压瞬变捕获

        捕获有害的高速瞬变，让您能在设备出现故 障之前减轻高速瞬变的影响。

（4）分析和报告

        标配 Fluke Energy Analyze Plus 软件，使您能够创建自定义报告，或利用内置的一键报告生成工具生成符合EN 50160、IEEE 519 和 GOST 33073 等行业标准的报告

二、产品特性

（1）自动测量，更灵活，更出色的电能质量故障排除能力。

         Fluke 1770 Series Three-Phase Power Quality Analyzers 使电能质量记录、故障排除和分析变得简单。1770 系列的设计目标是实现更快速、 更轻松的电能质量研究，提供自动测量、直观用户界面和设置，出色的规格以及简化的报告平台。该仪器还可以直接通过测量电路供电，无需寻找电源插座或使用很长的延长线。

       使用 1770 系列，您将不会错过关键的电能质量事件 — 从高达 8 kV 的快速瞬变，高达30 kHz的谐波，到骤降和骤升，以及电压、电流和功率测量，使您能够对电气系统进行全方位的分析。

（2）自动捕获测量数据

        无论您是执行快速系统检查还是详细的电能质量研究，一致的数据都至关重要。Fluke 1770 系列提供了独特的测量数据自动捕获系统，可帮助您确保每次都能采集正确的数据，同时还能根据需要灵活选择和调整特定参数。默认情况下，系统会捕获500多个电能质量参数，而引导式设置使您可以为正在处理的系统轻松选择正确的参数。可通过 Fluke Energy Analyze Plus 软件即时查看、下载和共享记录的数据，因此您无需等待完成会话即可查看结果或分析数据。

（3）出色的测量置信度

         Fluke 1770 系列是 2 合 1 设备，它将电能质量仪表的故障排除功能与独立电能质量分析仪的强大分析和记录功能相结合，形成一个易于使用的手持设备。

      “PQ Meter（”电能质量仪表）功能使您可以在现场立即访问实时屏显数据，以便在故障排除时快速识别潜在问题。详细的“电能质量记录和分 析”功能可指导您完成设置过程，确保您每次都能捕获正确的数据，从 而使电能质量研究变得简单。将这些测量模式与独特的测量连接自动更正功能结合起来，您可以满怀信心，无需再担心返回进行第二次测量，即使在开始时不确定要查找的内容亦无妨。

（4）功能强大的分析软件，轻松创建报告

         Fluke 1770 Series Power Quality Analyzers 标配功能强大的 Fluke Energy Analyze Plus 软件， 这便消除了使用其他多用途应用软件会带来的麻烦。Energy Analyze Plus 可帮助您评估电能质量数据，开箱即用，无需进行大量培训。

        无比轻松地下载、分析、跟踪和报告电能质量和电能数据。将结果与历史数据值进行快速比较，根据行业标准设立基准，将测得的数据与当地条件进行比 较，并更全面地了解整个设施中发生的情况，即使数据仍在采集中。Energy Analyze Plus 可以为下列产品提供统一支持：Fluke 1730 Series Energy and Power Loggers、1740 Series Power Quality Loggers 和 1770 Series Power Quality Analyzers。

1、通过 PC 应用软件实现“办公室”和“现场”下载

2、使用 U 盘、WiFi、LTE、有线以太网或 USB 线缆轻松下载数据

3、通过自动报告生成工具分析能耗和电能质量状况的每个测量细节

4、一键报告生成工具可创建符合 EN 50160、IEEE519、GOST 33073 IEC 61000-2-2 等标准的标准化报告，或以 PQDIF 或 NeQual 兼容格式或 CSV 格式导出数据，以便在第三方软件中使用

5、高阶分析允许用户选择任何可用的记录参数， 并为高阶数据关联创建高度自定义的测量视图

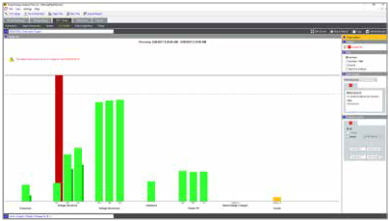

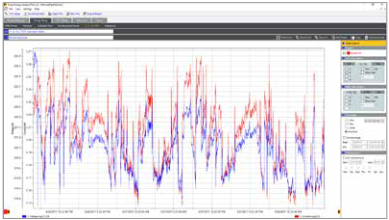

     Fluke Energy Analyze Plus：电能研究选项卡               Fluke Energy Analyze Plus：电能质量状况概览

（5）高速电压瞬变捕获

        瞬变每天都会对原本运行状况良好的系统产生负面影响，其对设备的损坏潜力不可低估。无论您的系统是发生脉冲瞬变还是振荡瞬变，结果都可能是毁灭性的，会导致从绝缘失效到整个设备出现故障等各种问题。Fluke 1775 和 Fluke 1777 采用了先进的瞬变捕获技术，可帮助您清晰地识别高速电压瞬变，这样您便可以获得阻止其发生所需的数据。Fluke 1775 Power Quality Analyzer 具有1MHz采样功 能，可捕获快速瞬变，而 Fluke 1777 Power Quality Analyzer 则具有20MHz采样功能，可以捕获更快的瞬变并提供细节信息。

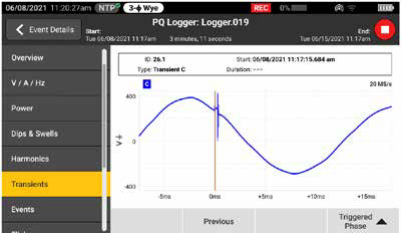

查看实时电压瞬变事件，同时进行记录以加快故障排除

（6）从传统工业系统到可再生能源系统再到电动汽车，我们都能为您提供全面的服务

        Fluke 1770 系列的设计是为了让用户在任何测量环境中都能安全轻松地使用。1770 系列允许您捕获各种电能质量变量以及高速波形、高速瞬变和更高频率谐波，所有这些数据均可在高分辨率大屏幕上即时查看。这些分析仪具有非常出色的 CAT IV 600 V/ CAT III 1000 V 过电压额定值，可在进户线或下游使用，测量交流和直流输入以及高达 30 kHz 的谐波。 使用 1770 系列，您可以满怀信心地捕获所需的数据，无论任务如何，都能做出更好的维护决策。

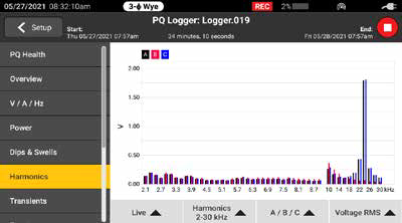

从前 50 个整数谐波以及从 2 kHz 到 30 kHz，可提供全范围谐波

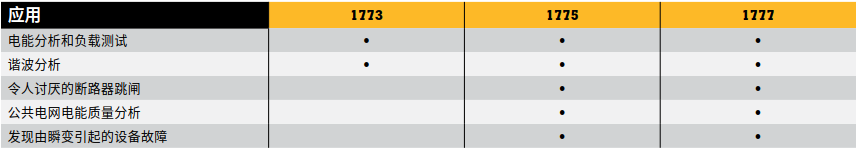

三、产品应用

四、产品优势

（1）随时随地，随心所欲地工作

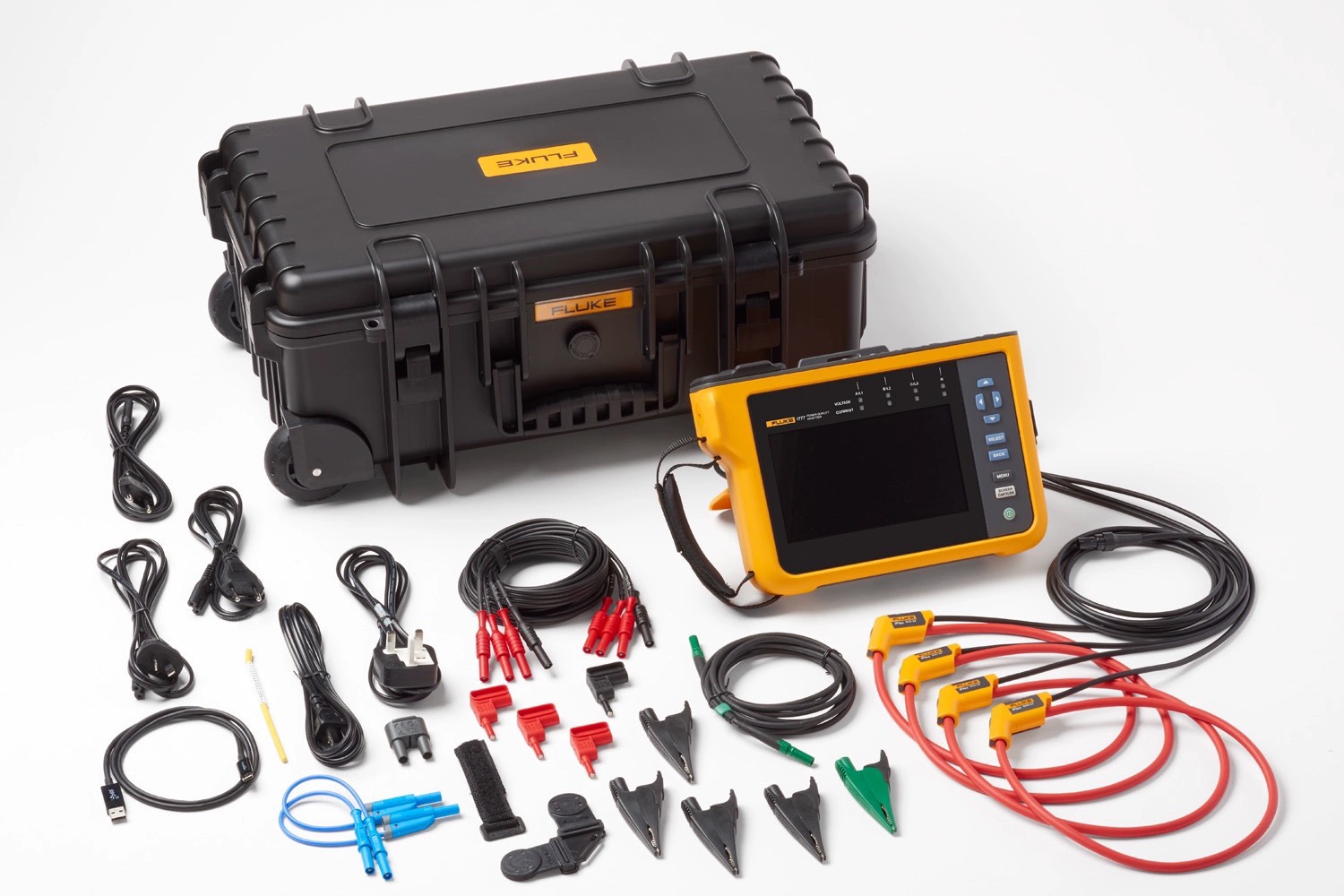

        现场的情况没有哪两天是一样的。您需要一款能在您到达时随时随地进行所需工作的电能质量分析仪。Fluke 1770 系列拥有全套附件和内置功能，可让您轻松完成工作。纤薄且符合人体工程学的设计和集成式手提带使它易于握持，随附的悬挂套件使您可以轻松地将分析仪固定在机柜内。集成式内部电源使该装置可以直接通过被测电路供电，而 90 分钟的电池续航能力有助于确保即使未连接到带电系统也可以访问和查看数据。

       根据您的要求，可使用 USB C、USB A、以太网、WiFi、蜂窝网络支持选项将数据快速、轻松地传输至 PC。借助内置 GPS 模块和可选的双绝缘外置天线，您可以对数据进行时间同步，以便更准确地进行故障排除和分析。

（2）计算电流谐波限值

        从 Fluke 1770 Series Power Quality Analyzers 下载数据时，随附的 Energy Analyze Plus 软件包可将电压测量值和电流谐波统计数据与不同标准（如 EN 50160 或 IEEE 519）进行比较，以确定它们是否超出合规性限制。这种强大的预测性维护功能可让您在电压出现失真之前观察到电流谐波，从而防止意外故障或不合规情况，延长系统正常运行时间。随着基于逆变器的负载和发电的激增，控制电流谐波变得越来越重要，这有助于确保可靠的电能质量并避免系统停机。

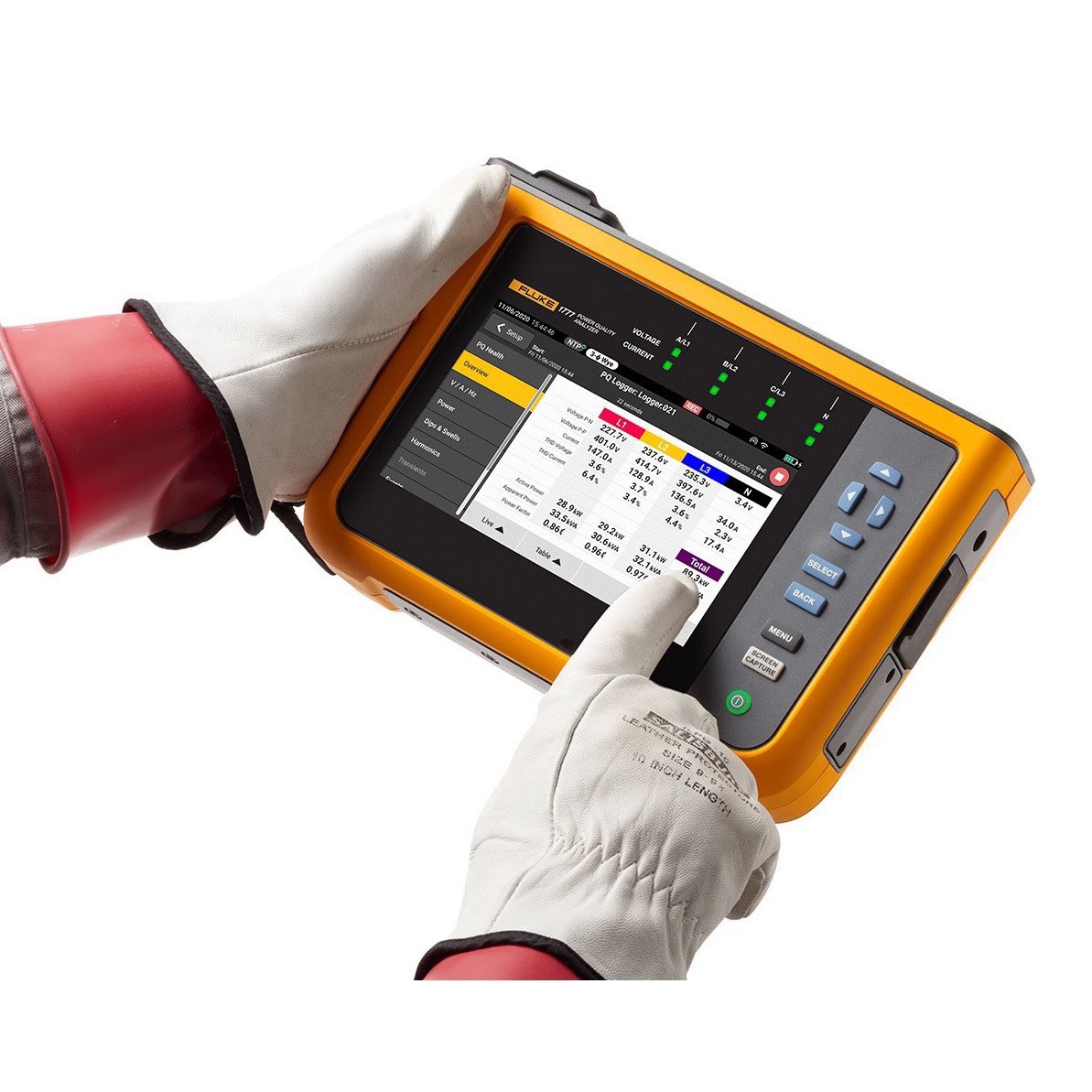

使用大尺寸彩色触摸屏轻松导航

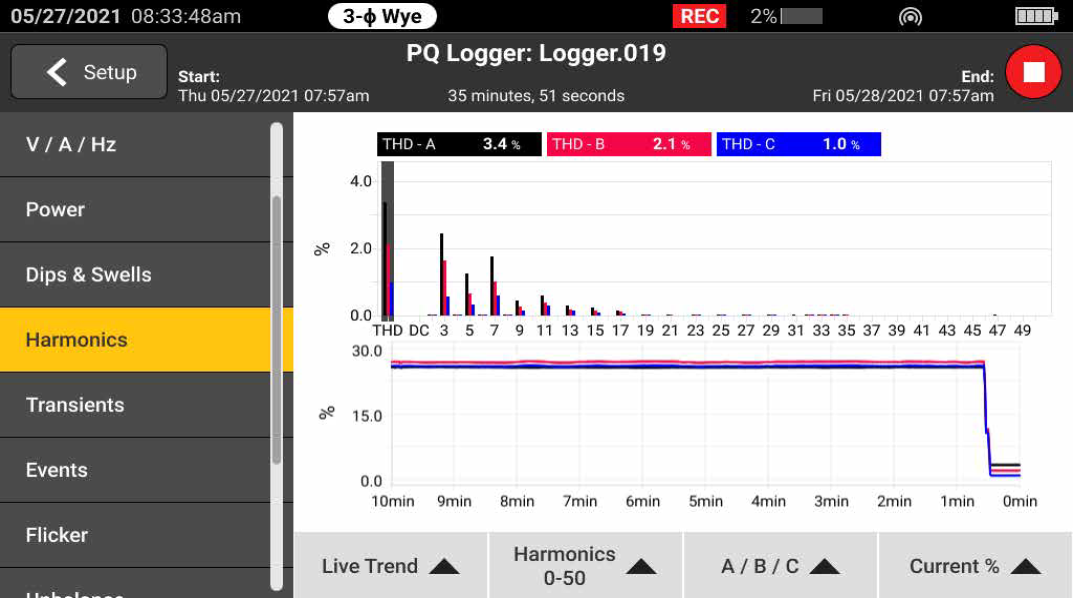

可以轻松选择单个谐波，以便在负载变化时查看趋势数据

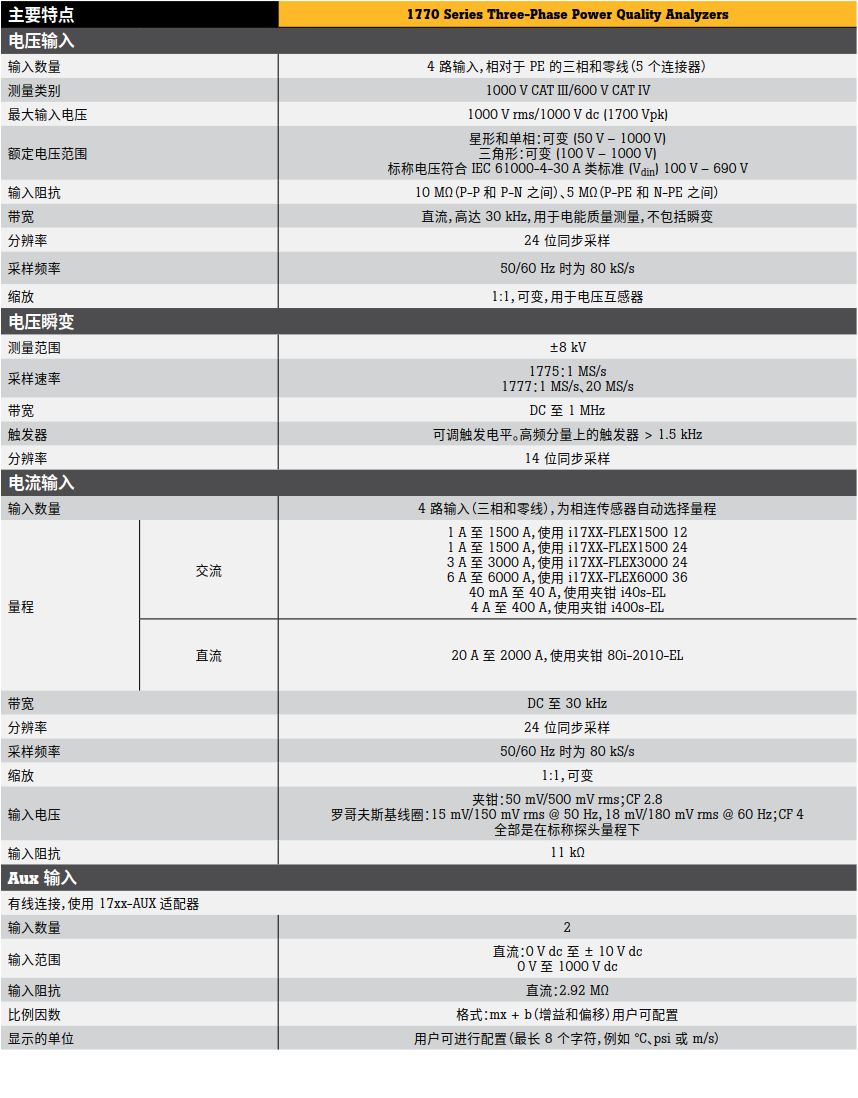

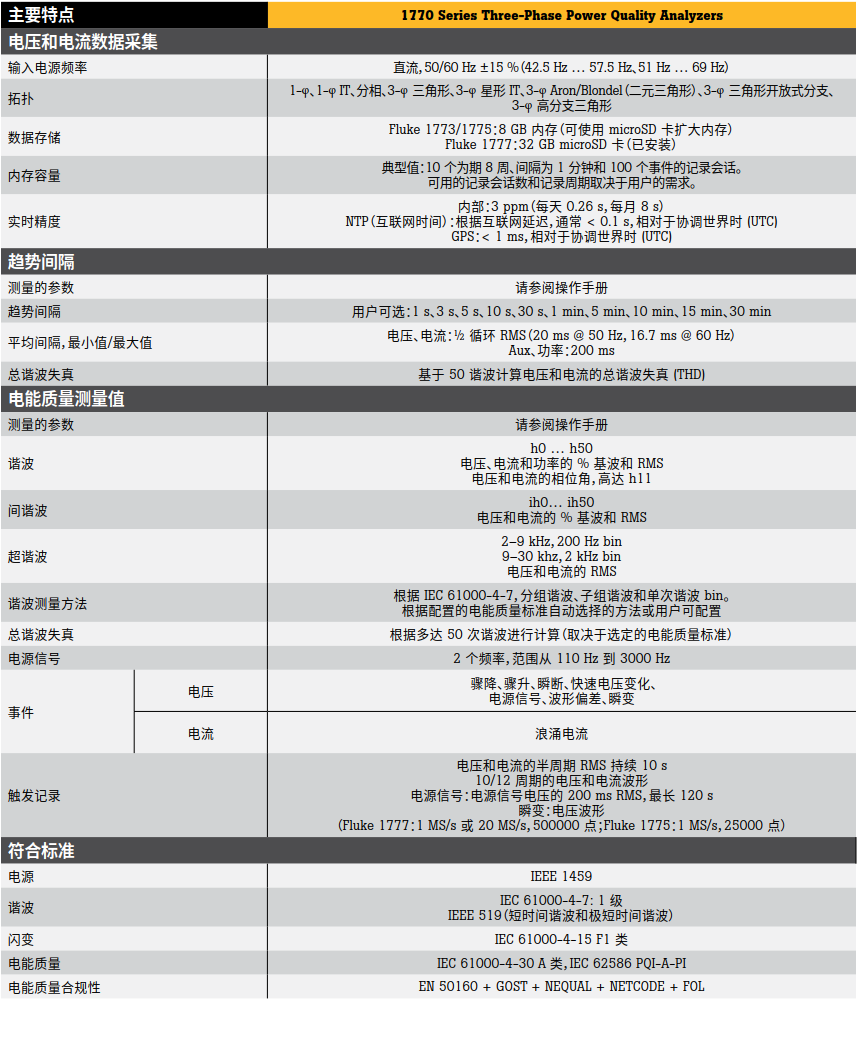

五、技术指标
