一、全新的Qualistar系列产品--品质之选
三相电能质量分析仪CA8331 CA8333 CA8336 CA8435,有5通道电压,4通道电流输入,浪涌电流记录达10分钟,计算失真功率,IP67防护等级是全环境适用。在电气设备的安装维护中,可测量所有的电压,电流和功率等电量参数做出全面的诊断。可同时捕捉及记录所有的电量参数,暂态波形和告警。这款产品同时也符合IEC 61000-4-30跟IEC 61010(1000V CAT III/ 600V CAT IV)。
二、产品详解

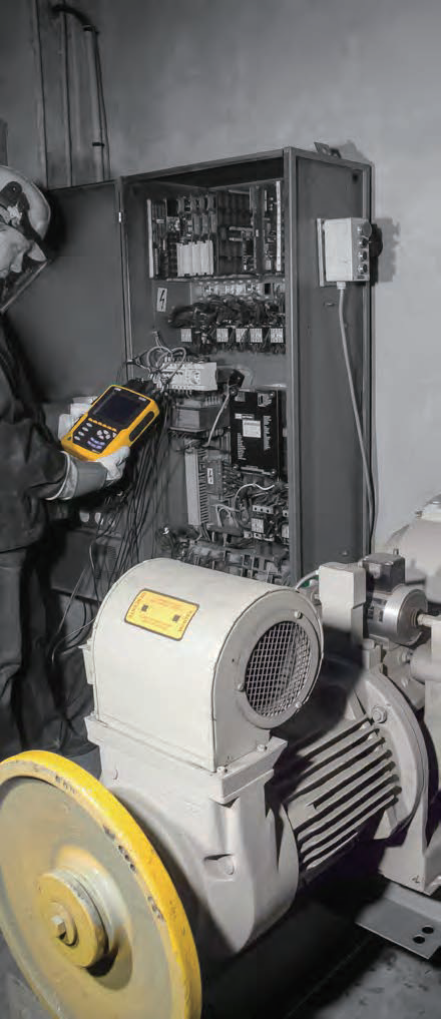

三相电能质量分析仪CA8331 CA8333 CA8336 CA8435,专门为工业或商业客户的电气检修维护部门所设计,Qualistar能快速地检测电网质量和电气特性。操作简便、结果精准,能计算大量的电气参数并对数据进行处理。

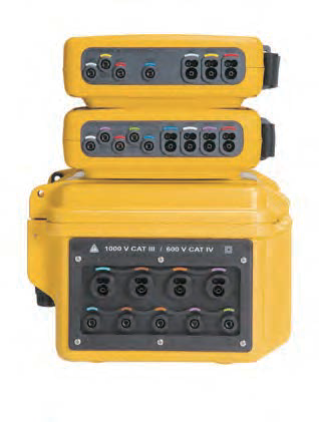

Qualistar系列产品全线满足600V CAT IV和1000V CAT III安全等级要求,其按照功能和连接数分为:
(1)C.A 8331 & C.A 8333: 4通道电压,3通道电流输入
(2)C.A 8336 & C.A 8435: 5通道电压,4通道电流输入
本系列电能质量分析仪好评如潮,在接口位置自定义色彩标识满足各国的不同要求。C.A 8435的IP等级达到IP67,确保户外操作的防尘防水,同时兼容全线Qulistar产品的测量配件。

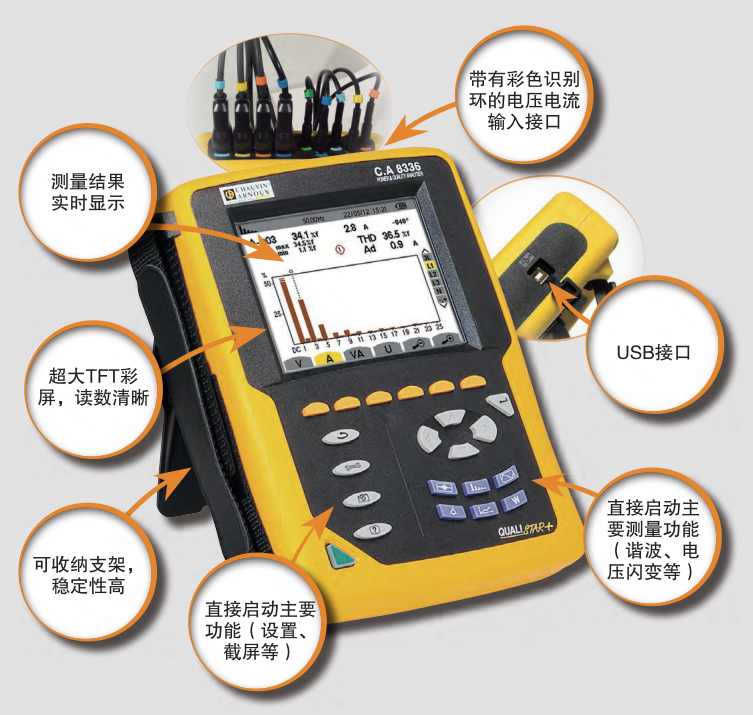

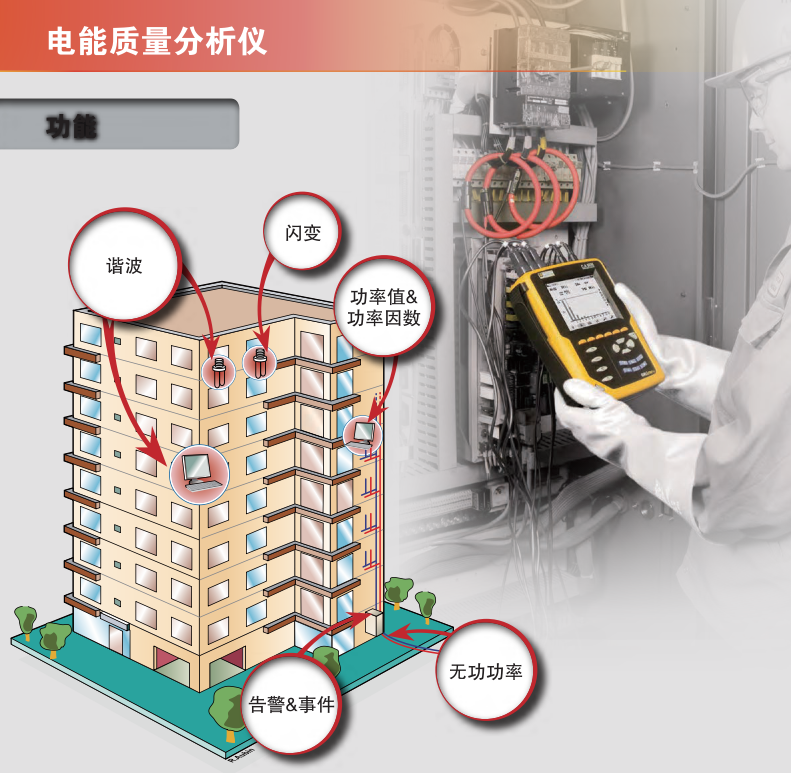

三、产品功能
波形实时显示( 4路电压、4路电流)
半周期有效值测量
操作直观
电流传感器自动识别.
任何安装类型的测量
可测直流分量
测量、计算、显示MAX至50次的谐波
向量图显示
测量有功、无功、视在功率和D功率(总功与单相)
能耗测量(总功与单相)
计算K因数和FHL
计算失真电流电压
位移因数与功率因数的计算
浪涌电流记录(MAX至10分钟) .
捕捉几十微秒的数百个瞬时点
Pst & PIt闪变计算
不平衡计算(电压、电流)
电网监视及报警功能
符合IEC 61000-4-30
备份及存储截屏(图像&数据)
PC端记录与输出
配备包括数据恢复与即时通信功能的软件
四、产品特性

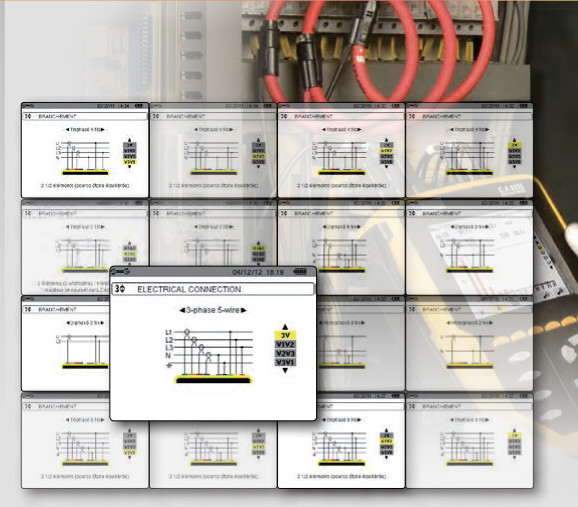

1、电气接线
无论工作繁简,Qualistar系列在所有类型的电网均有良好的应用。
(1)单相、分相、无中性线的三相测量
(2)2、3、4、5线制的电网
(3)2-功率计法
(4)ARON
(5)2位半elements
2、更长时间的浪涌,超过10分钟
浪涌电流指电源接通瞬间,流入电源设备的峰值电流,可表征电气设备是否安装良好。
3、本设备可以测量超过10分钟周期的浪涌电流,只需您做好设置,其余的交给Qualistar即可。
4、短时、长时闪变值
闪变”是电压波动引起的人眼对灯闪的主观感受。
根据IEC标准,闪变等级用下面两个参数描述:
(1)Pst(短时间闪变)
根据电压信号采样的统计处理得到评价闪变等级参数,测量时间在10分钟左右。
(2)PIt(长时间闪变)
短时间闪变的累计,一般测量周期超过2小时。
5、电能值,包括原油当量
Qualistar系列测量电能。本型号可以显示所有与能量有关的数值。
(1)开始、停止按钮按键可以启动或停止能量数值累计功能。
(2)有丰富的计量单位可供选择: KW, J, nuclear toe,non-nuclear toe, BTU等等。
6、变压器K因数计算
K因数是用来标识变压器因为谐波电流而产生热效应的一个数值,热效应会减少所连接设备的寿命。
(1)遵循NFEN50464--3标准计算变压器降容。
(2)FHL与欧洲K因子总是同步记录、测量。
7、谐波
可显示总谐波畸变率及各相的相电压、线电压、电流、视在功率的谐波分析。一些型号还提供了VA谐波分析功能和“专家模式”。
新功能:谐波测量更加综合化
(1)以基波电流(或电压,功率)百分比的方式显示谐波:%f
(2)以包含所有谐波的整个电流的幅值的百分比方式显示谐波:%r
(3)分解中性线的谐波,计算失真电压、电流
8、失真功率
新功能:
(1)分析无功功率找到与谐波有关的失真功率
(2)失真功率可用于谐波滤除
(3)基波的的无功功率可以确定电池的容量

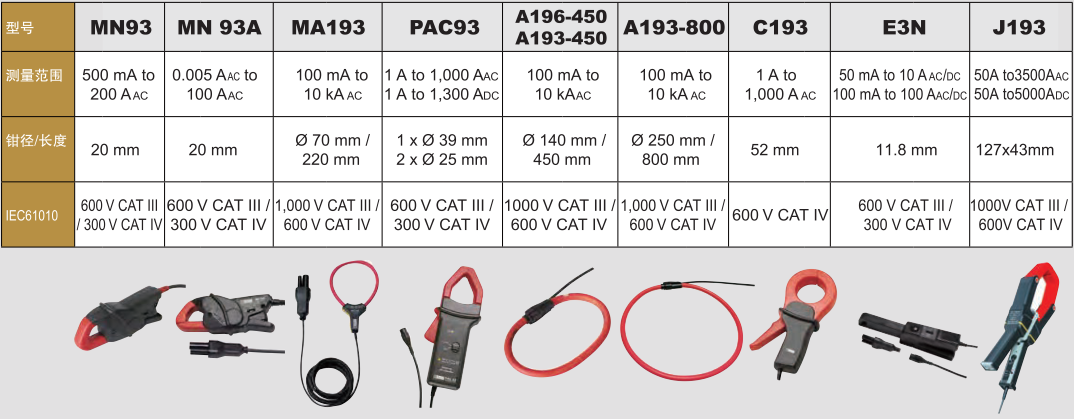

五、电能质量分析仪产品配件

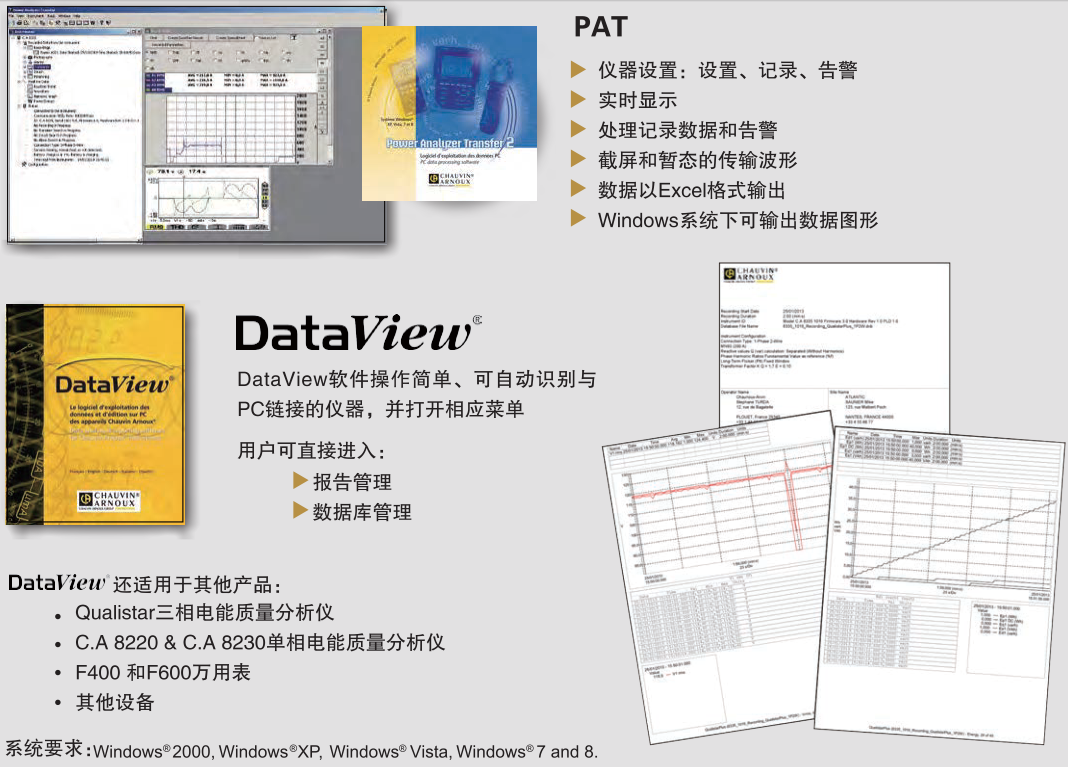

六、电能质量分析仪产品软件
本系列产品有两款软件可进行数据处理:PAT是标准处理软件;DataView是功能更强大的可选版本。

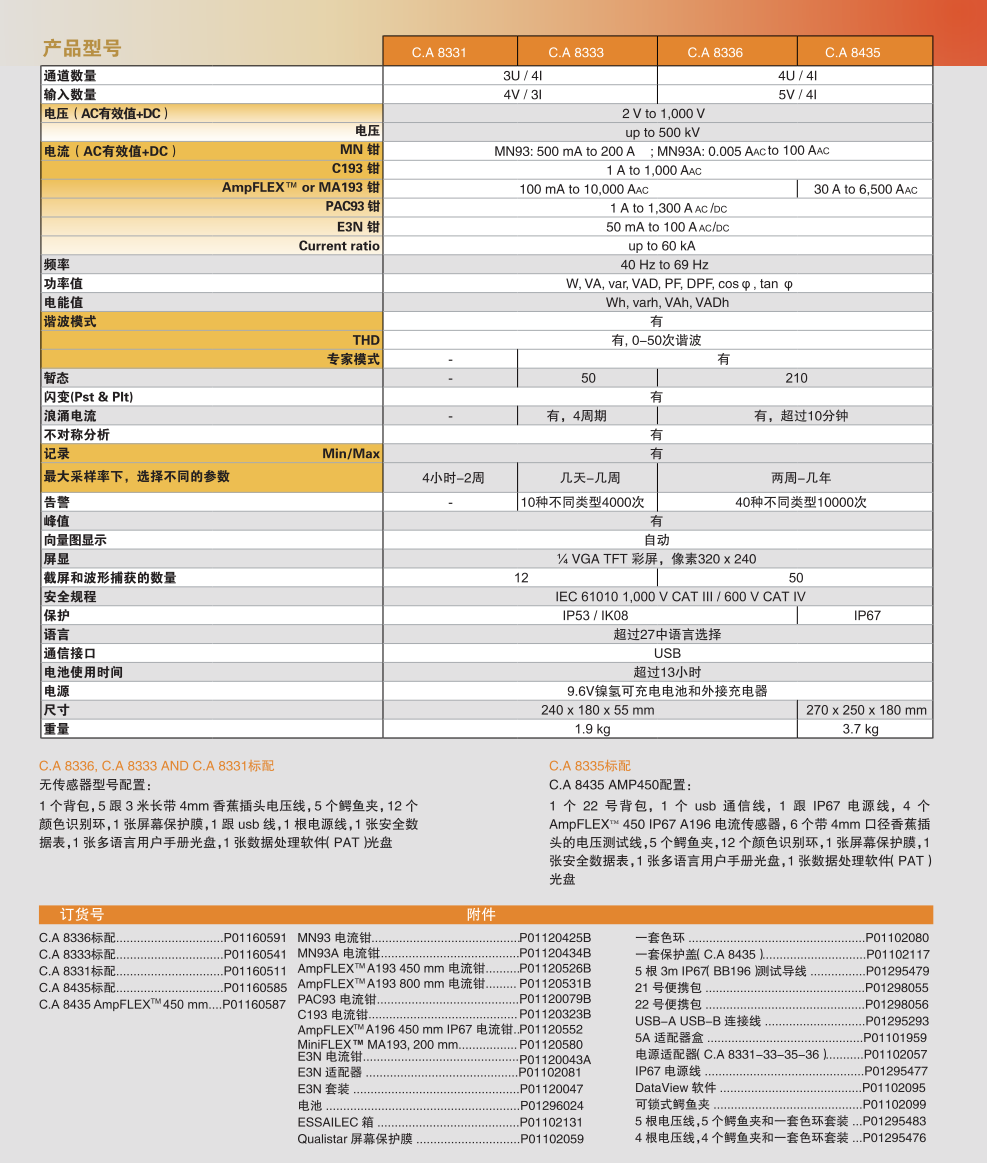

七、产品型号
