一、第三代半导体电压电流测试解决方案

       第三代半导体测试，要求电流探头的上升时间更快、差分探头在高频下的共模抑制比更高、光隔离探头可承受更高的隔离电压等。

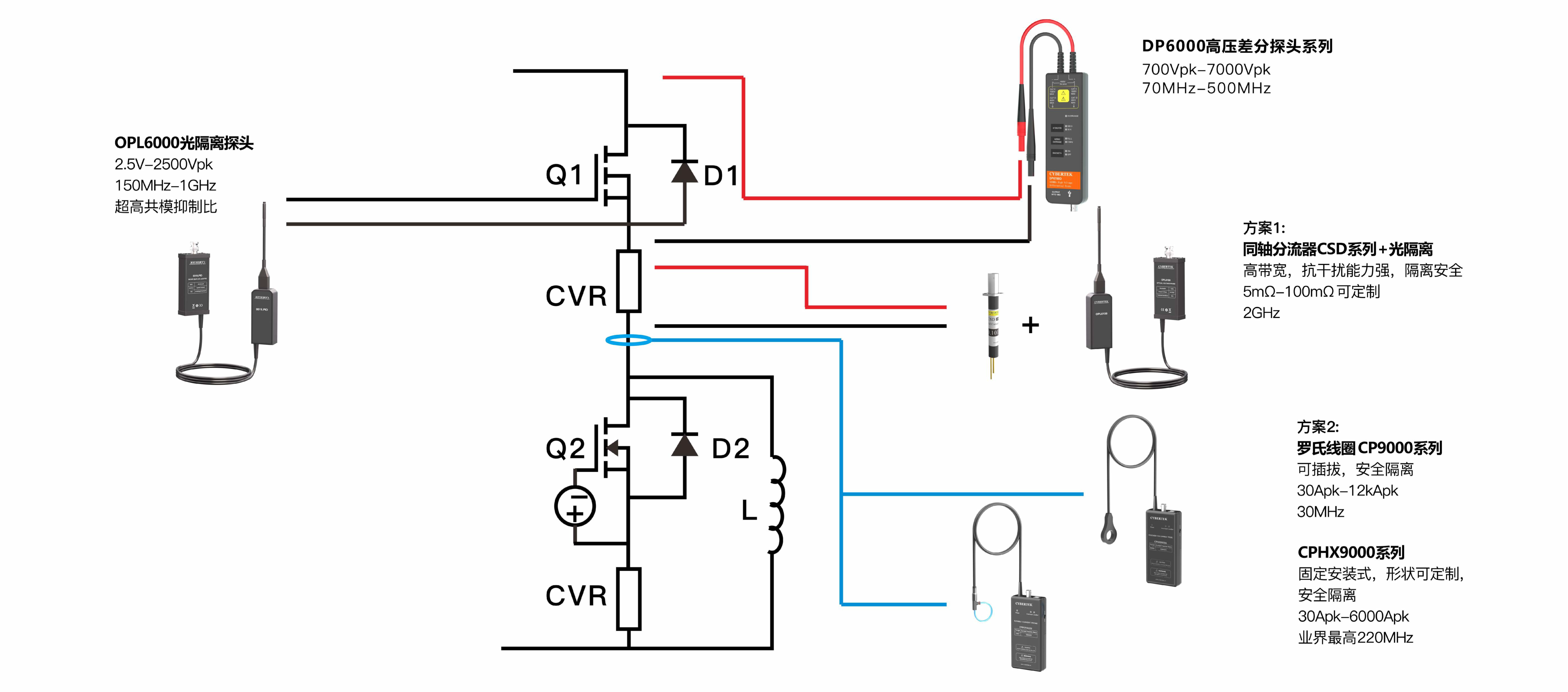

1、半桥上管测试方案

2、半桥下管测试方案

二、第三代半导体电压电流测试仪器

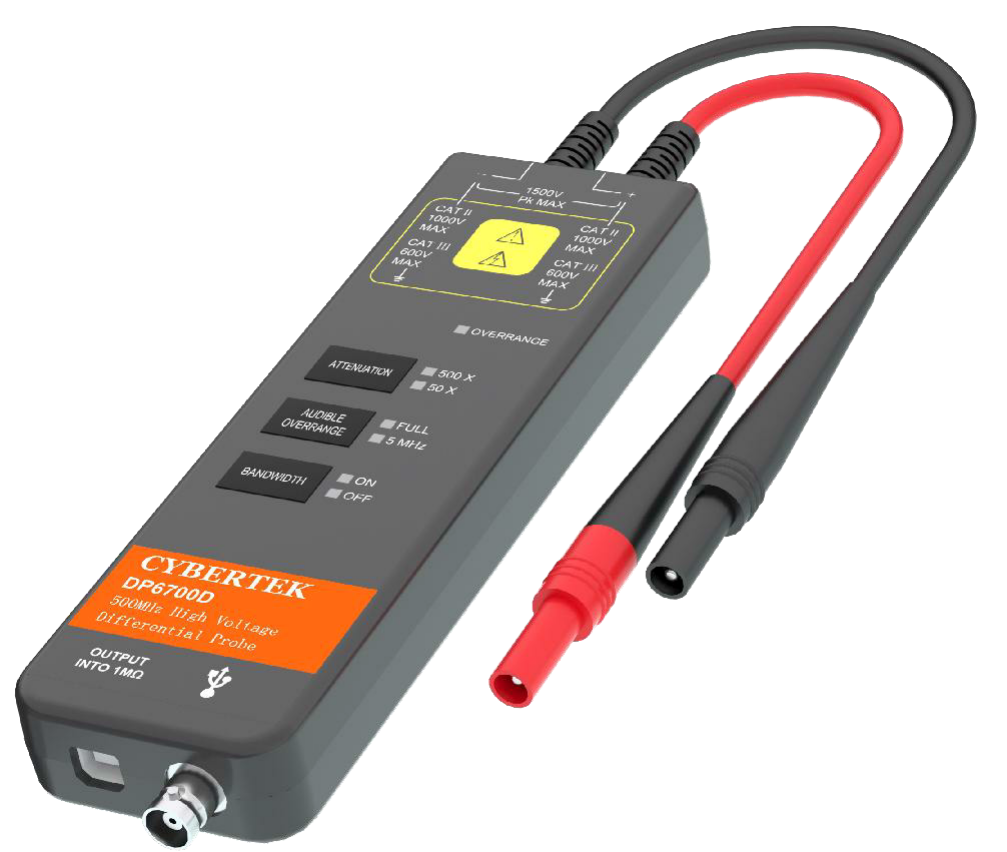

（一）高压差分探头产品特点

（1）带宽高达500MHz,电压高达7000Vpk

（2） 高稳定高共模抑制比技术

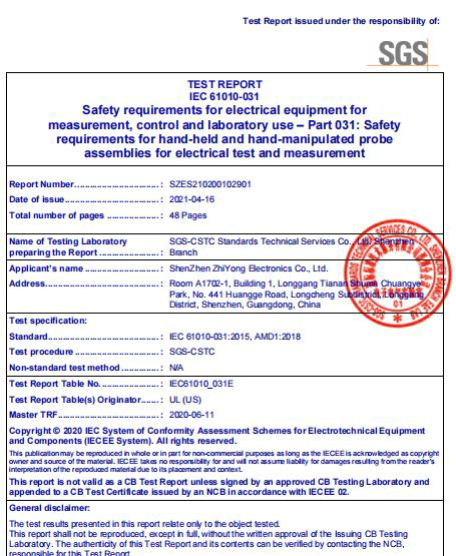

（3）全系列通过国 际权威的SGS安全认证

（4）丰富的量程，带宽可供选择

（二）光隔离电压探头产品特点

（1）先进的光纤供电技术 (PoF)

（2） 领先的智能零温漂控制技术

（3）领先的智能增益高精度校准技术

（4）领先的无失真光电信号传输技术

（5）隔离电压60kV

（6） 带宽高达1GHz

（7） 超高的共模抑制比

（8）测量SiC/GaN等功率器件的栅极电压驱动

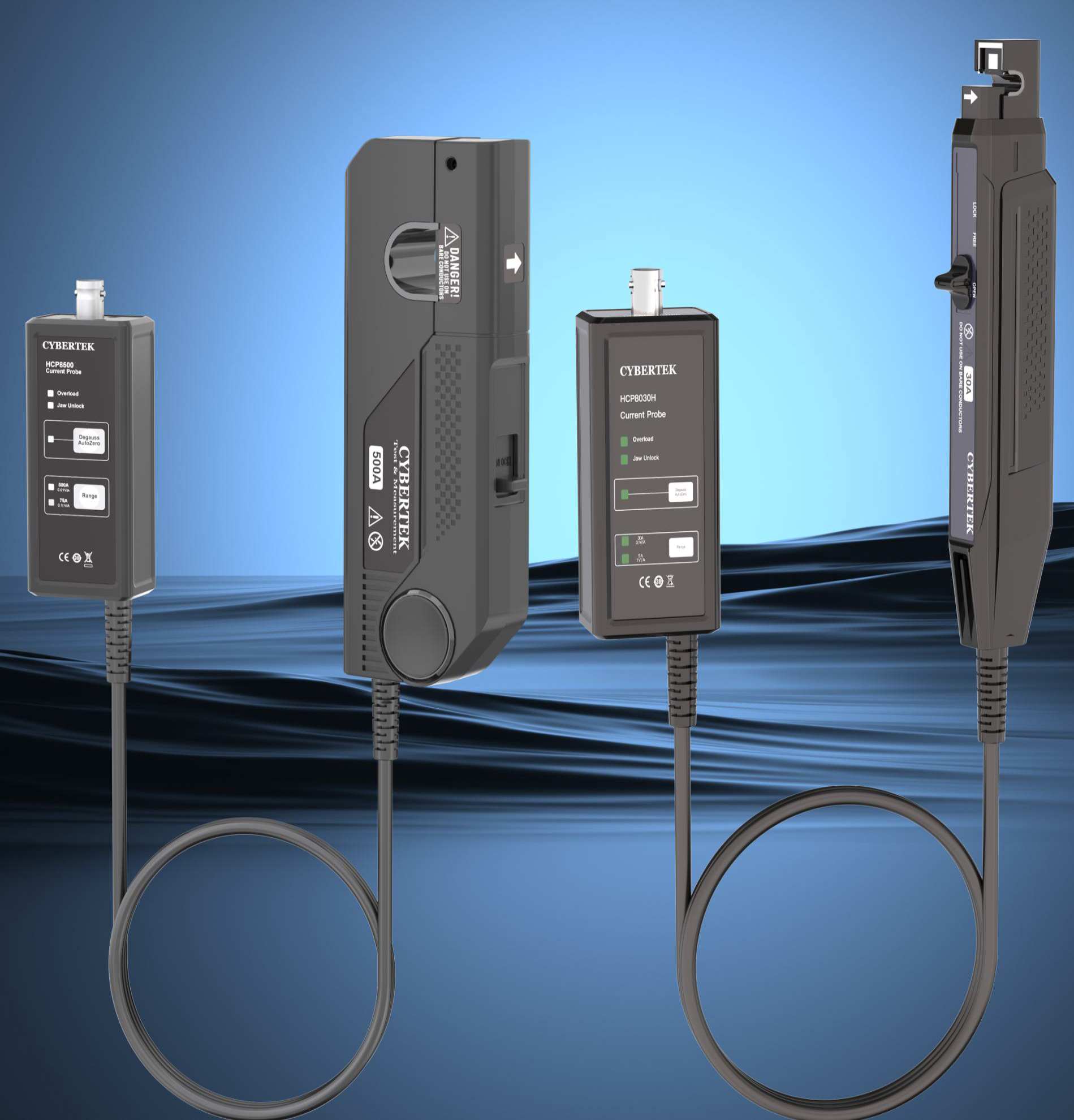

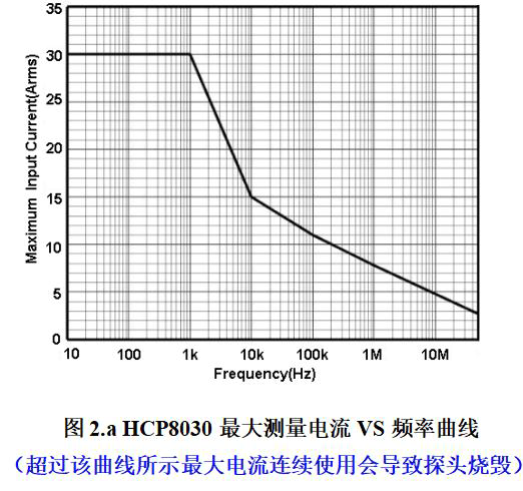

（三）高频AC/DC电流探头产品特点

（1）业界领先的高性能电流传感器。带宽 高达120MHz，达到领先水平；

（2）业界领先的高频电流传感技术，确保 全带宽波形无失真；

（3）业界领先的抗电磁干扰能力；

（4）业界领先的极小的插入损耗；

（5）高精度高稳定性能，精度高达1%；

（6）双量程测量功能，可对小电流进行精密测量；

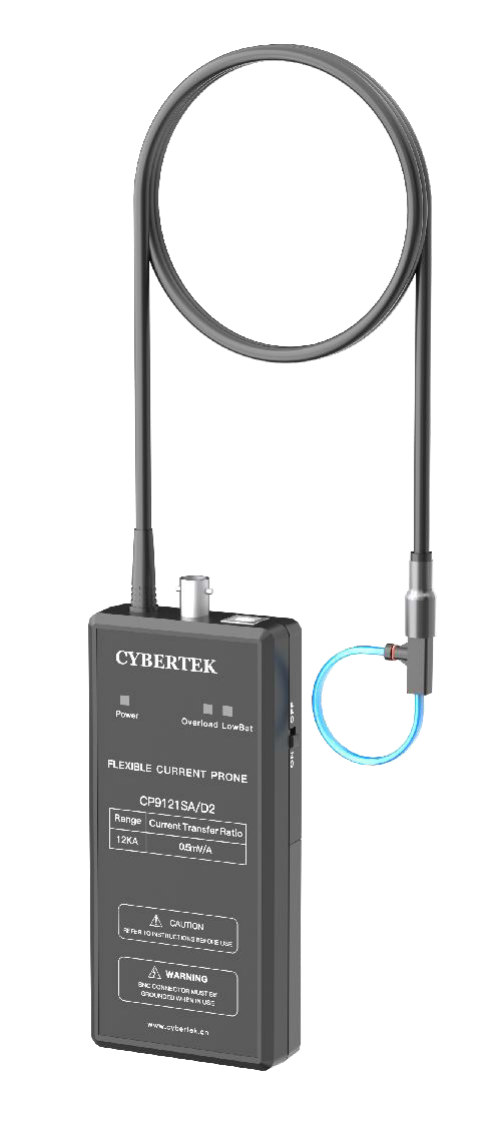

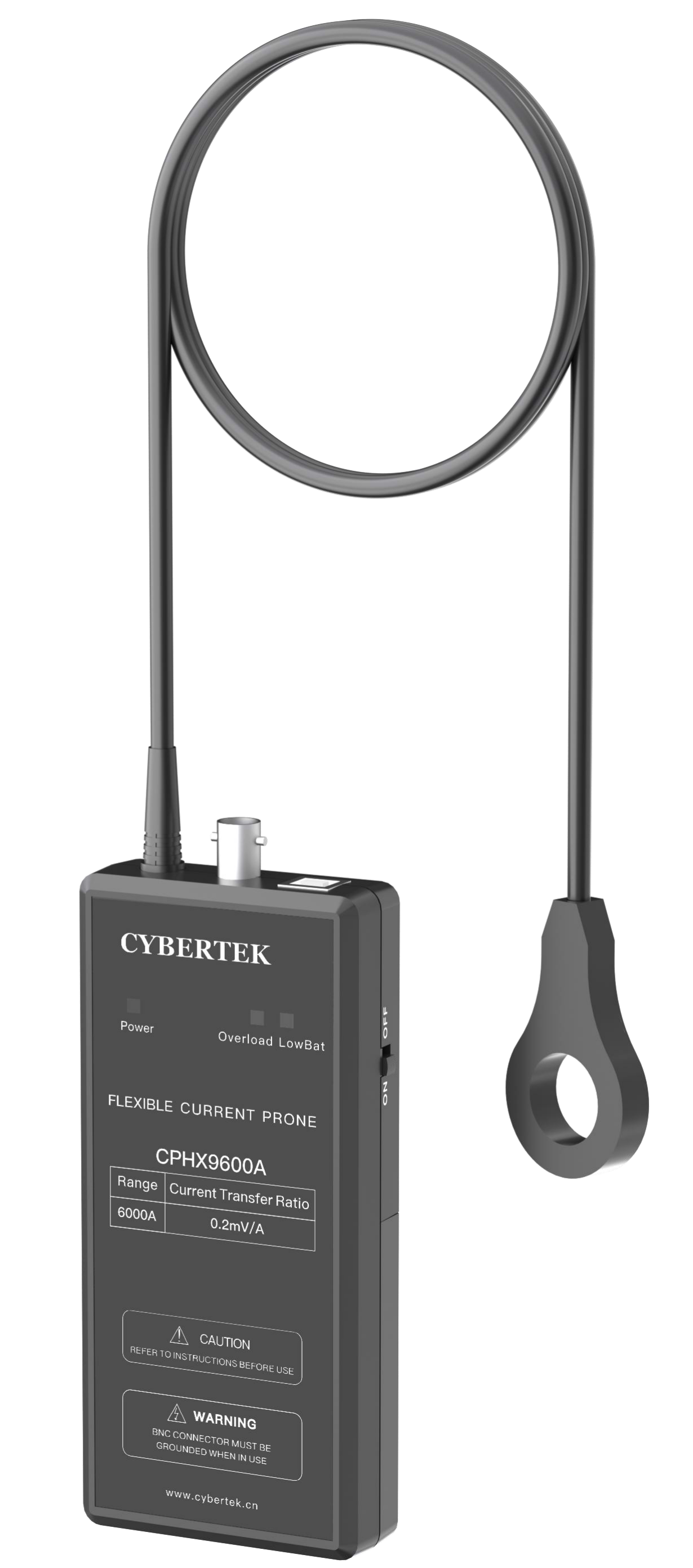

（四）AC高频柔性电流探头系列

1、AC高频柔性电流探头（柔性环）产品特点

（1）业界首创的电池和USB双供电；

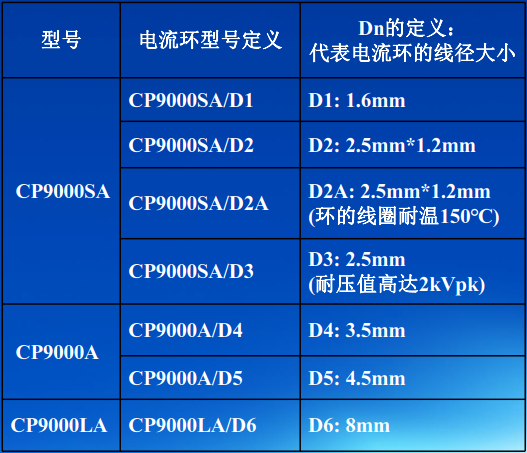

（2）CP9000SA-D2A（D2A为环的型号）系列，线圈耐温高达150℃；

（3）高带宽，高精度（典型值2%）；

（4）插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；

（5）CP9000SA系列探头感应环细小柔软，线径典型值2.5mm、2.5mm*1.2mm、1.6mm，耐压值 高达1kVpk，非常适合MOSFET，IGBT器件管脚 电流测量（TO-220,TO-47封装）、电容纹波电流测量等小封装器件电流测量。

2、AC高频柔性电流探头系列（刚性环）产品特点

（1）业界首创的超宽带电流传感技术

（2）业界高的带宽水平220MHz，MAX电流高达6kA Ø典型测量精度高达2%

（3）极低的皮亨级插入损耗

（4）可以测量高频电流同时对被测电路影响极小

（5）可以测量SiC和GaN高速开关器件，替代不隔离的 高频同轴分流器

（6）两种环孔直径可选6mm/220MHz和14mm/100MHz

（7）业界首创的USB和电池双供电

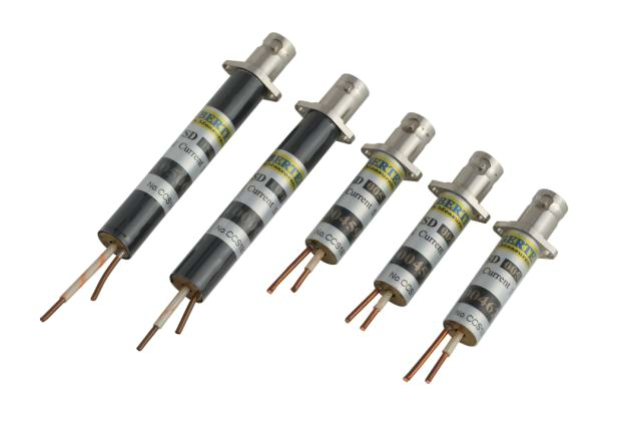

（五）同轴分流器产品特点

（1）业界领先高带宽：400MHz～2GHz；

（2）高精度，低温漂特性40ppm；

（3）低寄生电感，低插入损耗。纯电阻的结构，在高频的电流下的损耗没有增加，使得其非常适合用于高频 电流的检测。

（4）抗干扰强；

（5）5mΩ~100mΩ，可接受定制

（6）右二为产品的典型应用

备注：非隔离

          功率满足情况下，尽可能选取大阻值

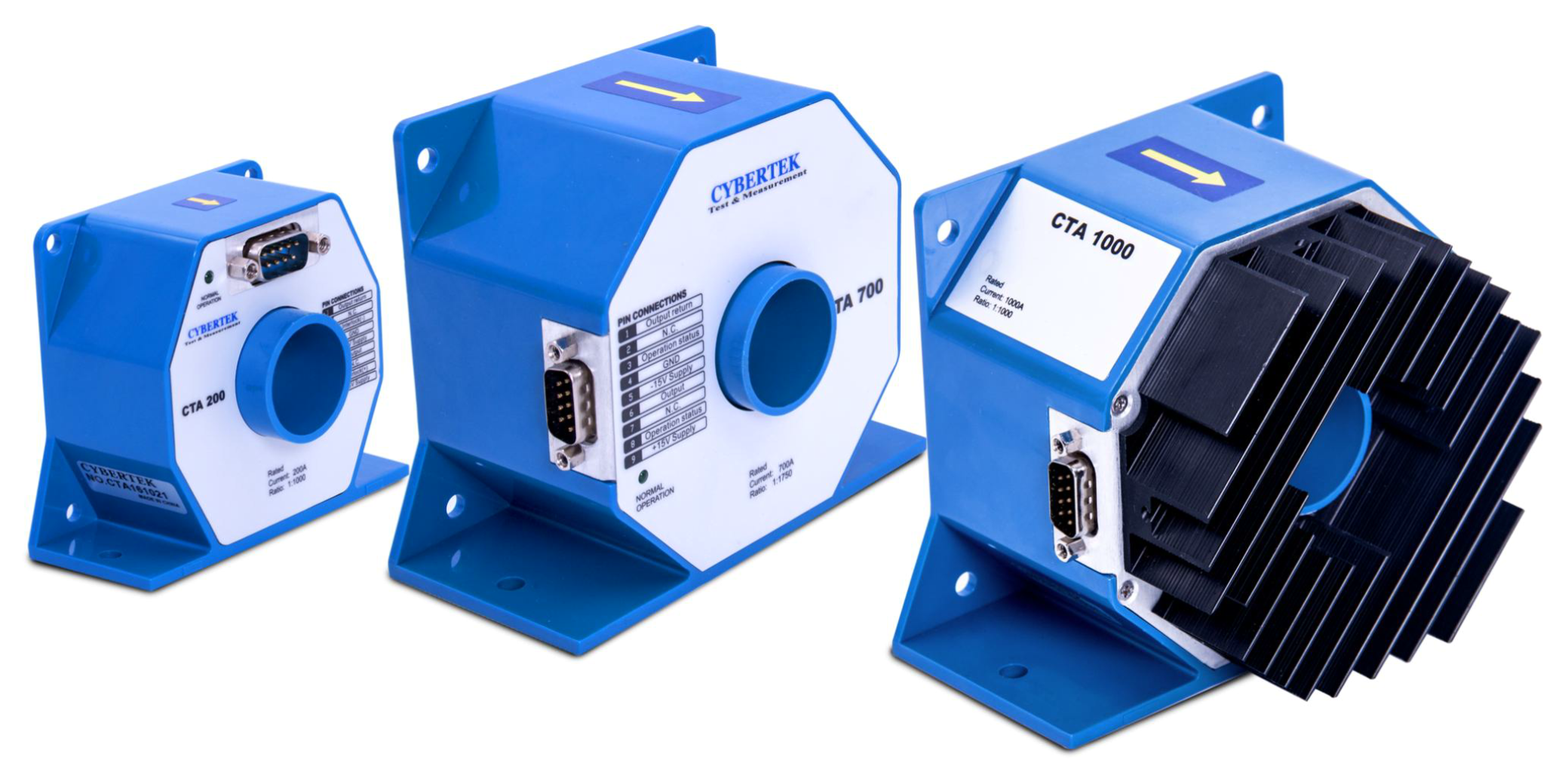

（六）AC/DC高精度传感器

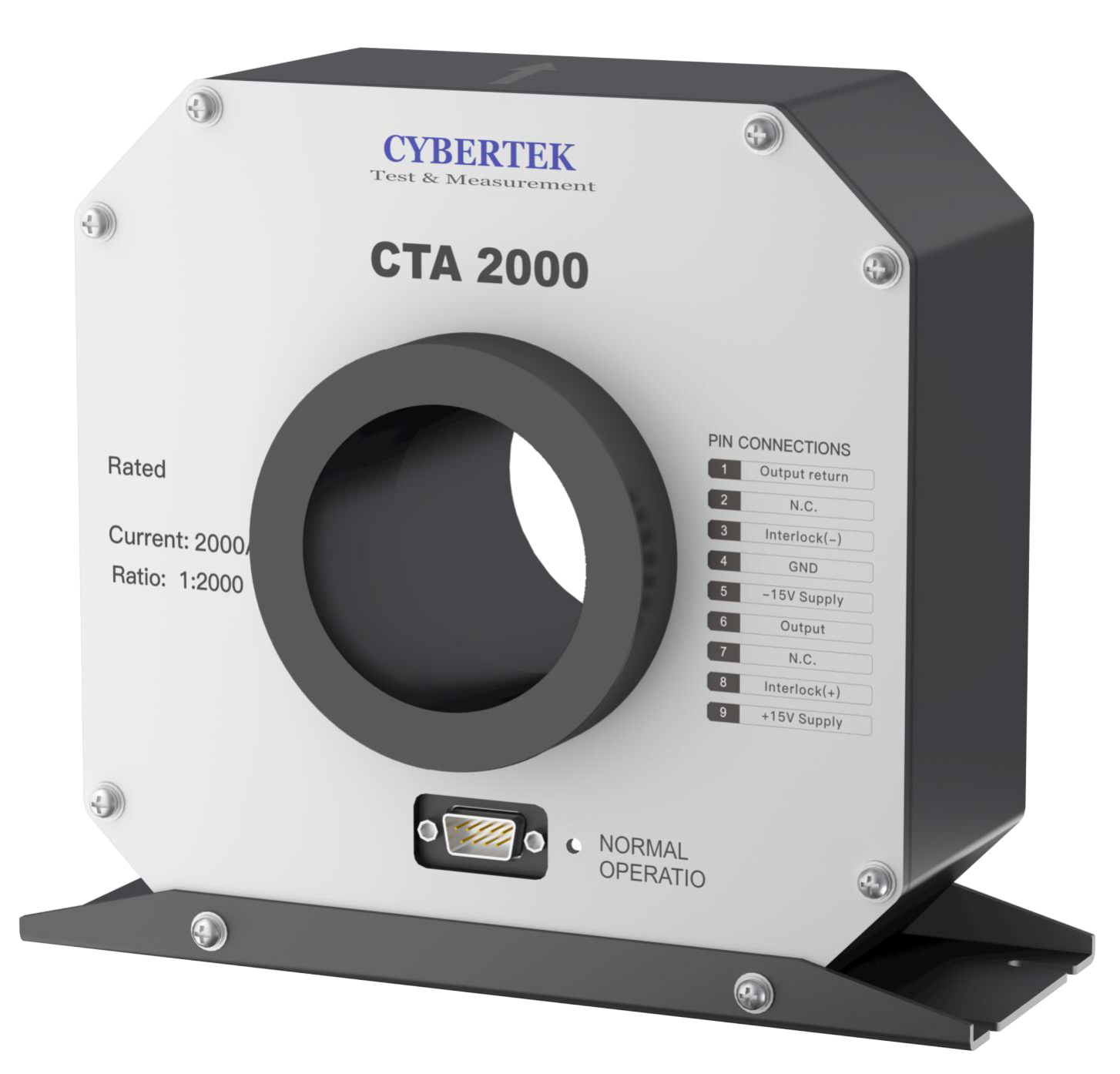

1、（电流输出型）产品特点

（1）高精度:高达读数的0.03%

（2）优越的线性度:3ppm

（3）低温漂特性:0.5~3ppm

（4）极低的直流偏移

（5）低插入损耗

（6）抗干扰性强

（7）丰富的量程选择60A~2000A Ø 标准9 Pin D-Sub male接口

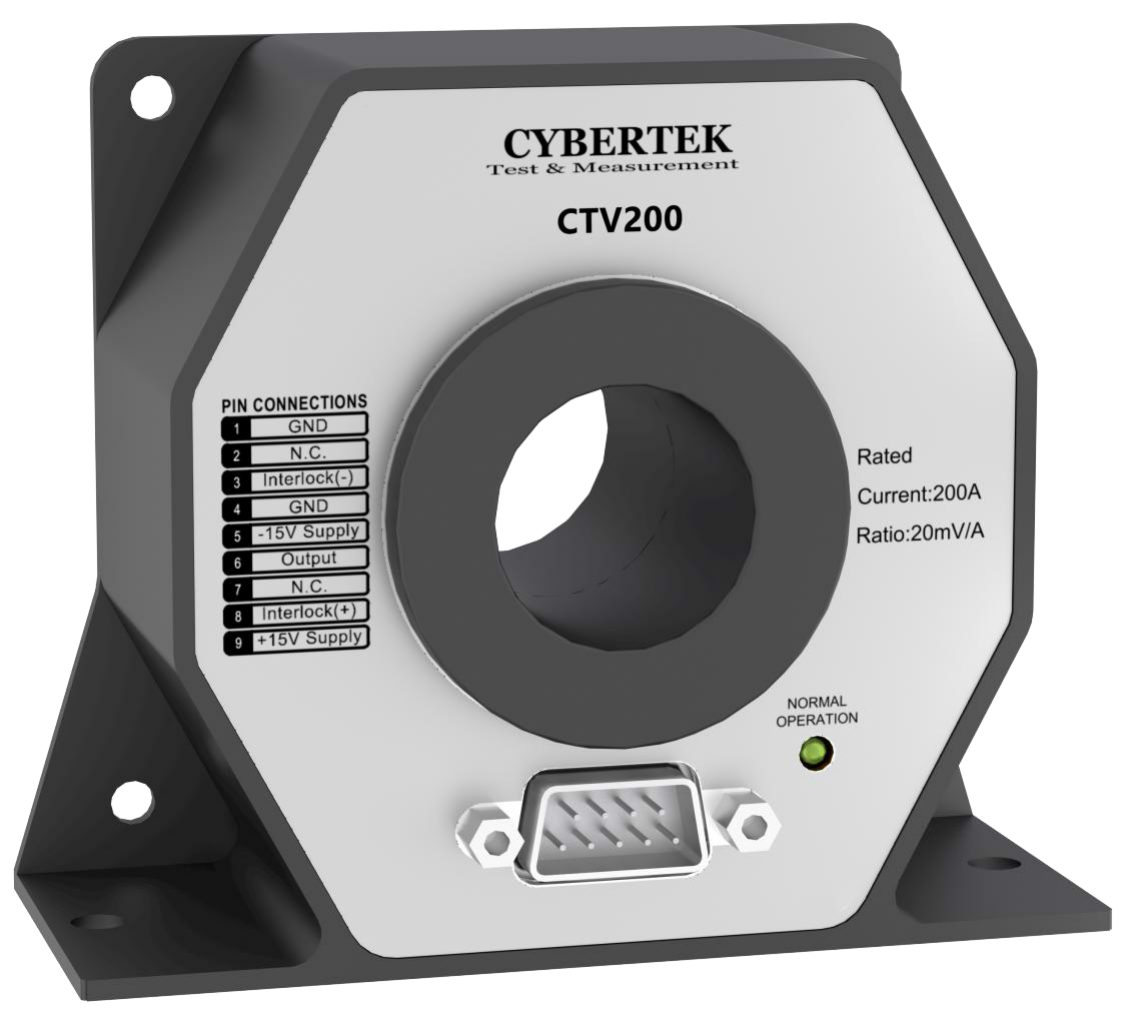

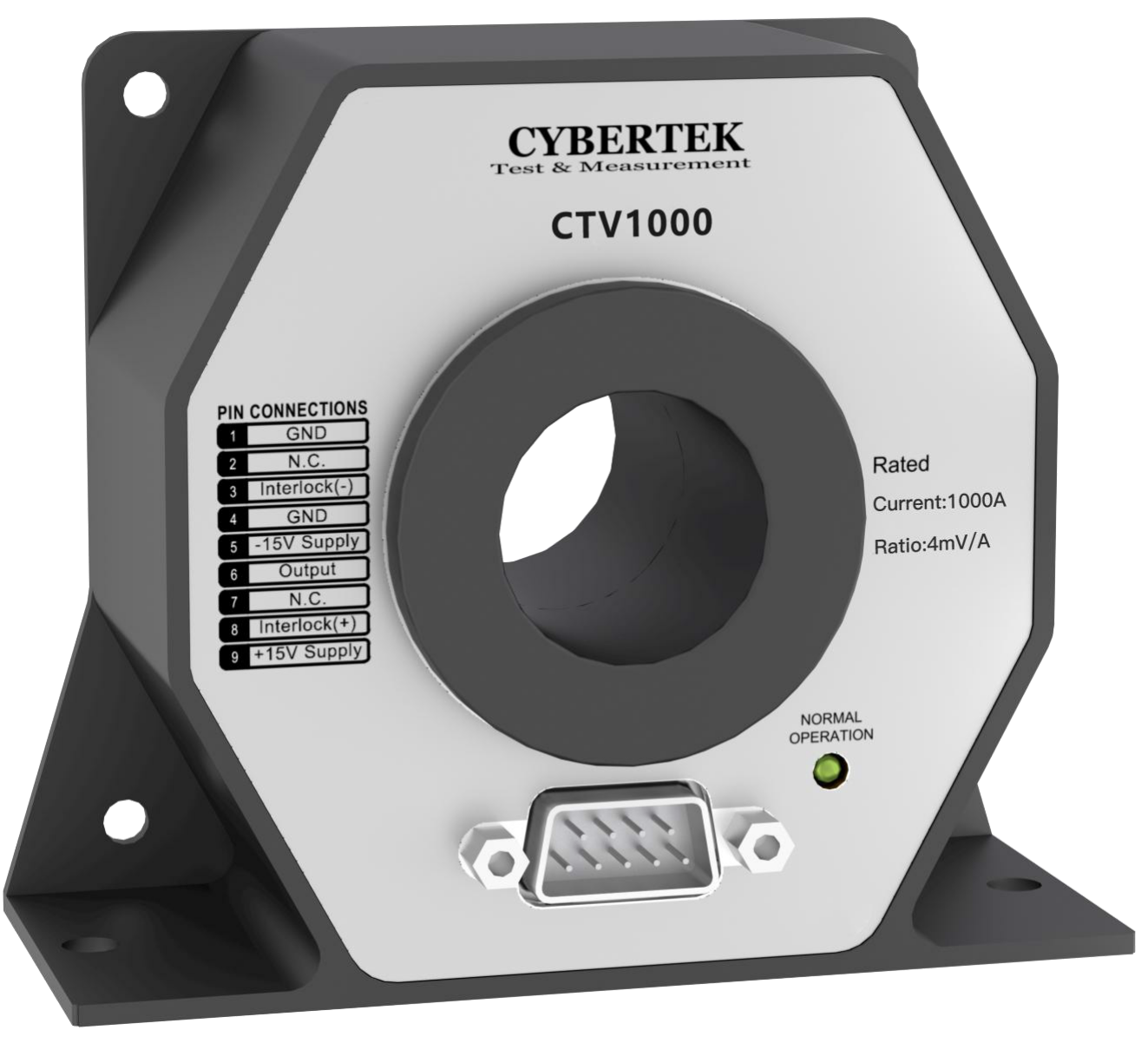

2、（电压输出型）产品特点

（1）带宽达到业界领先的2MHz，为客户提供更加精准的测试

（2）采用高性能磁通门技术

（3）高达0.03%的测量精度

（4）极低的零位和幅值精度温漂

（5）极宽的工作温范围-40℃到+85℃

（6）优质的环内测量精度

（7）MAX测量导体直径70mm

（8）MAX测量电流高达2000A

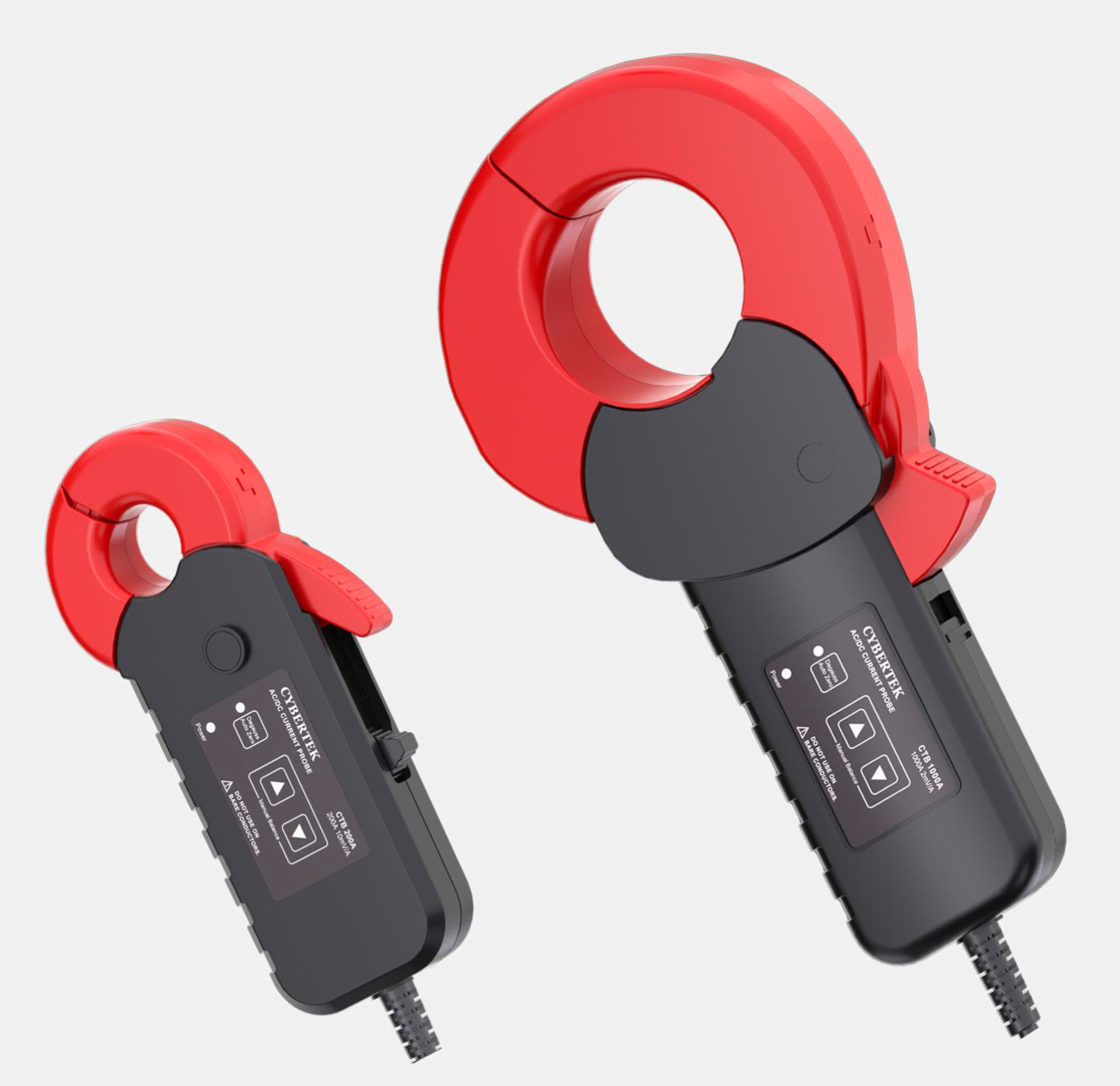

（七）AC/DC高精度电流探头

（1）采用高性能磁通门技术

（2）易于使用的开口钳电流传感器

（3）高达0.3%的测量精度

（4）极低的零位和幅值精度温漂

（5）极宽的工作温范围-40℃到+85℃

（6）优质的环内测量精度

（7）MAX测量导体直径50mm

（8）MAX测量电流高达2000A

（9）有适配多种功率分析仪的接口可供选择

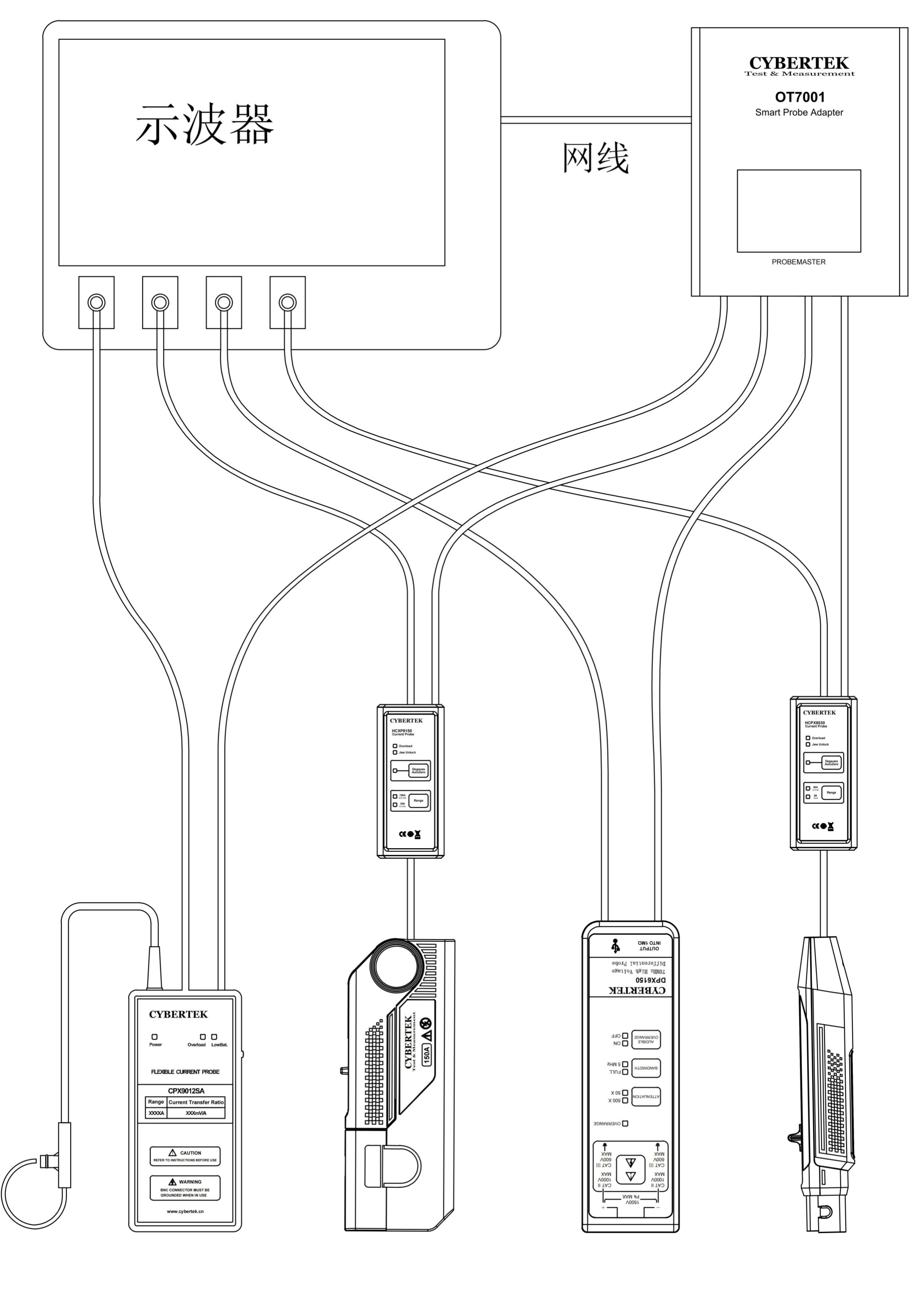

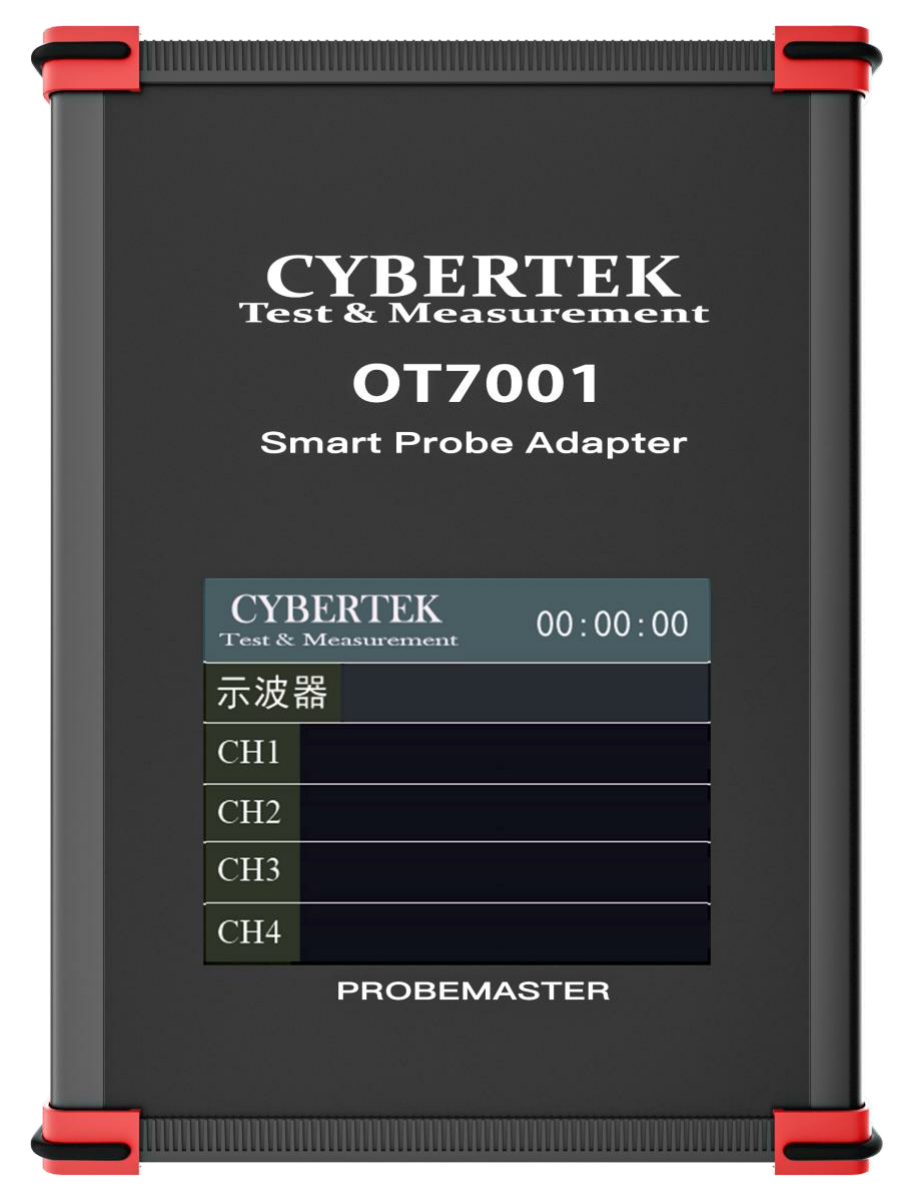

（八）智能探头控制器（业界首创）产品特点

（1）具有智能通讯控制功能的示波器电流电压探头智 能控制器

（2）实现双向通信功能

（3）自动识别并设置所接入探头的参数,解决了手动设置探头参数的困难

（4）实现和原装示波器专用接口探头一样的用户体验
