一款专用于现场检测电动汽车交流充电桩的便携式仪器，其三相交流电压测量高达300V，三相交流电流测量高达78A，交流电能具有 0.05 级/ 0.1 级两种规格可选。仪器可搭配 TK4720 交流可调阻性负载完成交流充电桩的计量特性测试、互操作性测试、验收检验和运维检验等。

一、专用于现场检测电动汽车交流充电桩的便携式仪器的产品特点

（1）交流谐波测量：测量动态范围宽，可检测 2～64 次谐波。

（2）电量波形显示：实时充电曲线 U(t)、I(t)、P(t)、E(t) 显示并记录等。

（3）环境温度测量：自带测温传感器，用于测量现场的环境温度，以修正工作误差。

（4）时钟校验功能：内置卫星授时模块，实时时钟显示，并对充电桩的北京时间对时。

（5）集成化：内置测量模块、充电控制导引电路、波形采集等模块，可完成交流桩的所有互操作性测试项目，可有效提升检测效率；

（6）内置车辆控制导引电路：可完成交流充电桩互操作性测试 ，内置 L1、L2、L3、N、PE、CP、CC 各回路通断开关以及CP 接地短路开关，可实现车辆交流充电接口电路故障模拟功能。内置 车辆端R2 电阻，R3 电阻仿真等效电阻模拟功能，R2 电阻调节范围 500 Ω～6800 Ω，电阻值 在线连续可调，调节细度 1 Ω，R3 等效电阻标称值 500Ω～13000Ω，电阻值在线连续可调， 调节细度1 Ω。各触点均带有通断开关，可实现触点通断状态仿真模拟。

（7）波形采集：内置 6 通道高速波形采集模块，保证长时间运行零数据丢失。

（8）PWM 信号测量：测量控制导引电路中 CP 线上 PWM 信号的频率、占空比实时显示。

（9）高可靠性：电流回路中无开关、继电器等机械触点，2 倍额定电流过载 5 s 不损坏，可靠性高。

（10）操作显示：采用高清液晶触摸彩屏，在阳光下可视，界面直观、操作便捷。

（11）自动测试：配有 Ethernet、WIFI、USB 接口及上位机软件，便于组建自动测试系统。

（12）供电：支持市电输入、内置锂电池和枪头取电三种模式，可保证现场长期可靠运行。

（13）配便携式仪器箱，抗震及电气防护等级高，非常方便携带至现场。

二、专用于现场检测电动汽车交流充电桩的便携式仪器的参考标准

（1）GB/T 18487.1-2015《电动车辆传导充电系统 第1 部分：一般要求》

（2）GB/T 20234.1-2015《电动汽车传导充电用连接装置 第 1 部分：通用要求》

（3）GB/T 20234.2-2015《电动汽车传导充电用连接装置 第 2 部分：交流充电接口》

（4）GB/T 34657.1-2017《电动汽车传导充电互操作性测试规范第 1 部分：供电设备》

（5）GB/T 28569-2012 《电动汽车交流充电桩电能计量》

（6）JJG 1148–2022《电动汽车交流充电桩检定规程》

（7）NB/T 10901-2021《电动汽车充电设备现场检验技术规范》

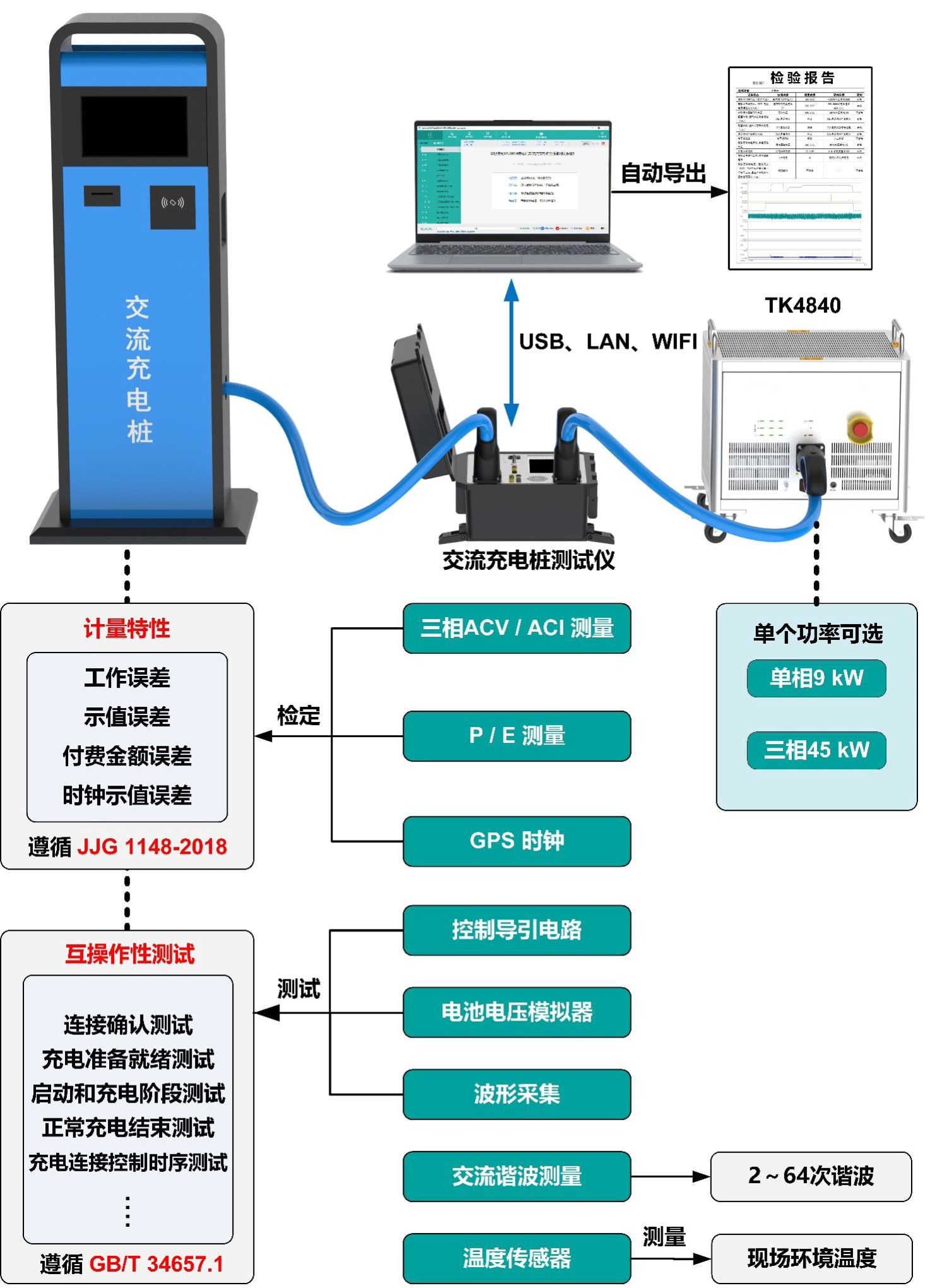

三、专用于现场检测电动汽车交流充电桩的便携式仪器的主要应用

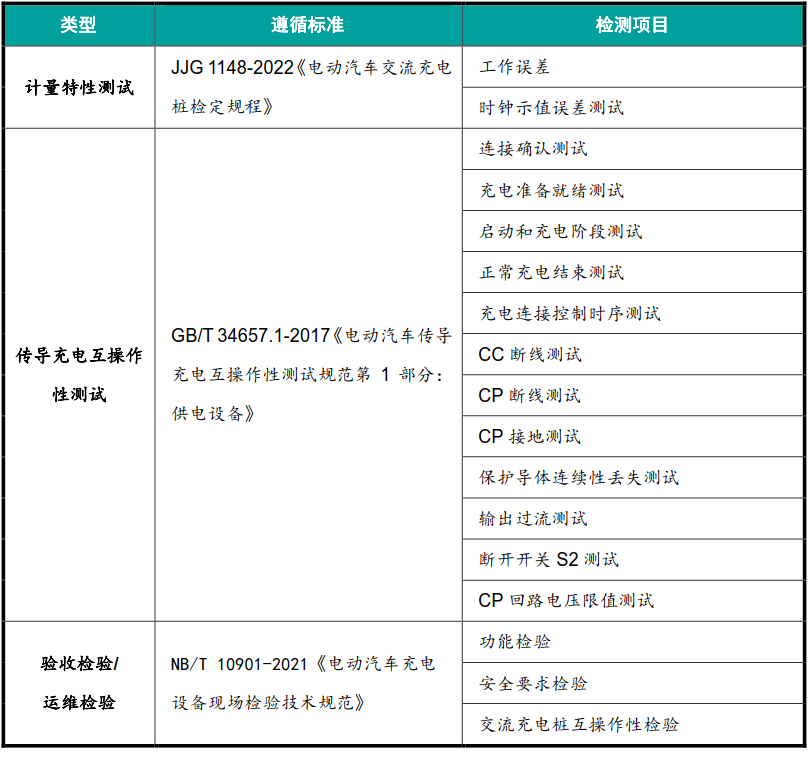

四、检测项目

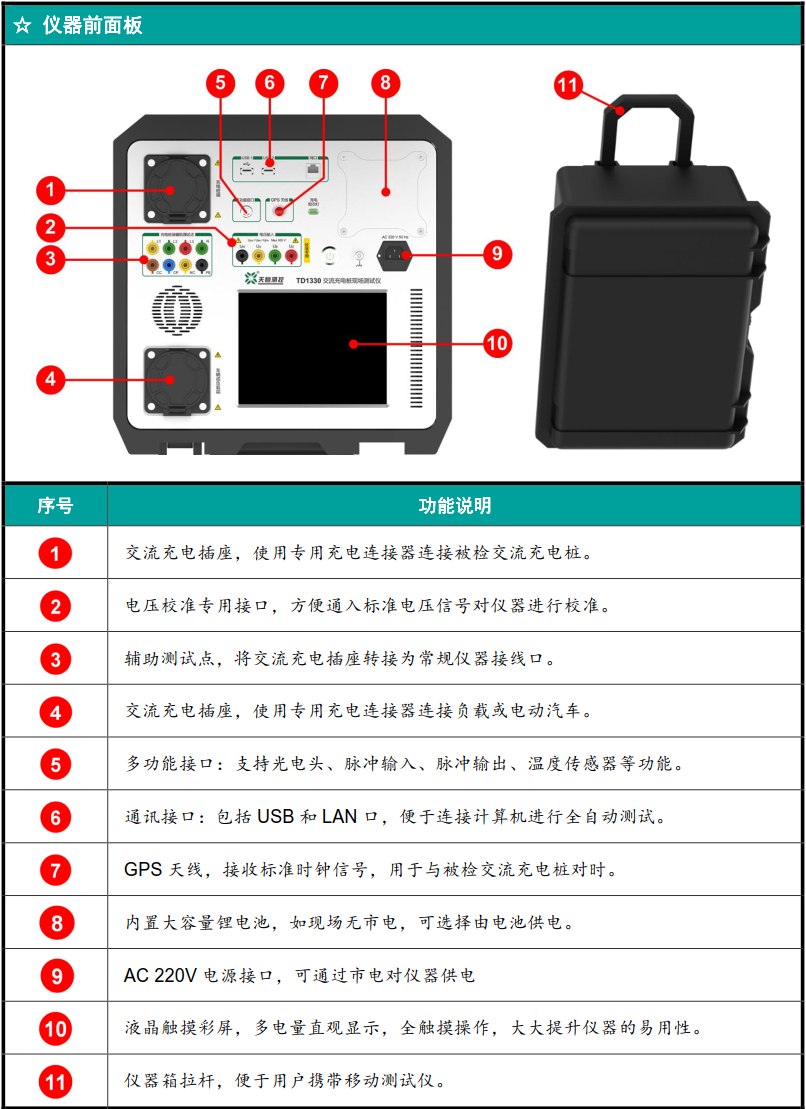

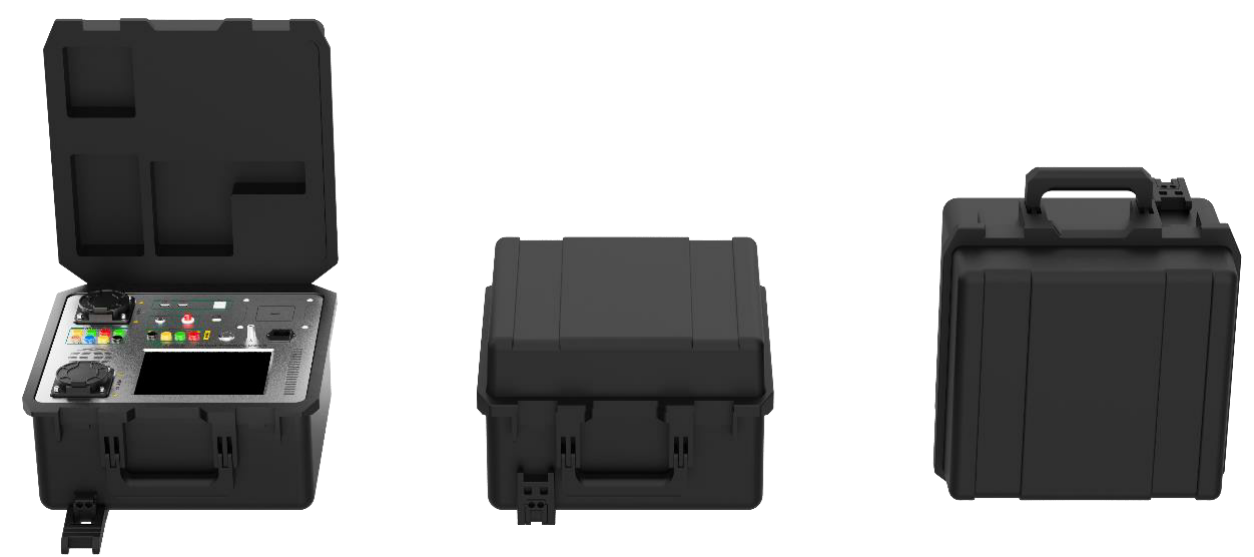

五、电动汽车交流充电桩测试仪器外观

六、技术规格

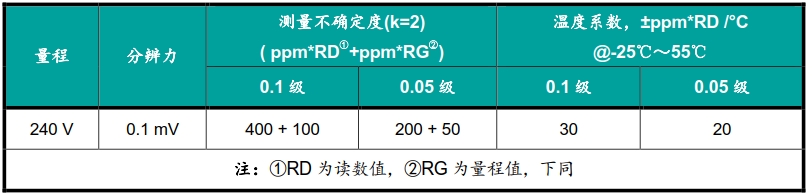

（一）三相交流电压测量 ACV

（1）量程：手动/自动换挡

（2）测量范围：30 V～300 V

（3）谐波测量不确定度(k = 2)：0.05%*RG,有效值

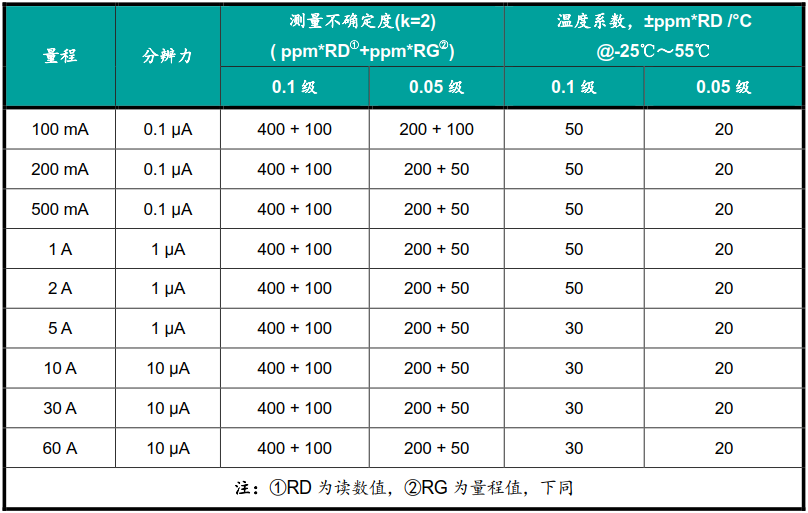

（二）三相交流电流测量 ACI

（1）量程：手动/自动换挡

（2）测量范围：10 mA～78 A

（3）谐波测量不确定度(k = 2)：0.05%*RG,有效值

（三）频率及相位

（1）频率范围：45.000 Hz～65.000 Hz。

        分辨力：0.001 Hz，测量不确定度（k=2）：0.01 Hz。

（2）相位范围：0.000°～359.999°

        分辨力：0.001°，测量不确定度（k=2）：0.025°。

（四）功率/电能测量

测量特性：

（1）功率/电能测量范围：交流电压与交流电流的组合

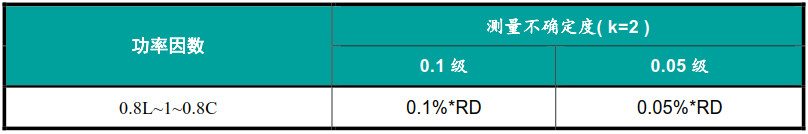

（2）功率因数测量范围：-1.000000…0.000000…1.000000

（3）标准电能脉冲输出：高频率为 60 kHz

         支持有源和无源脉冲，负载能力：大于 20 mA

（4）标准电能脉冲输入：高频率为 100 kHz，电平：0～5V

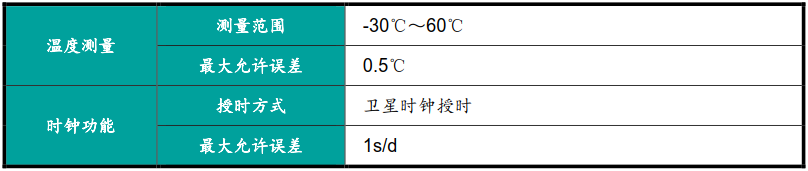

（五）温度 /时钟

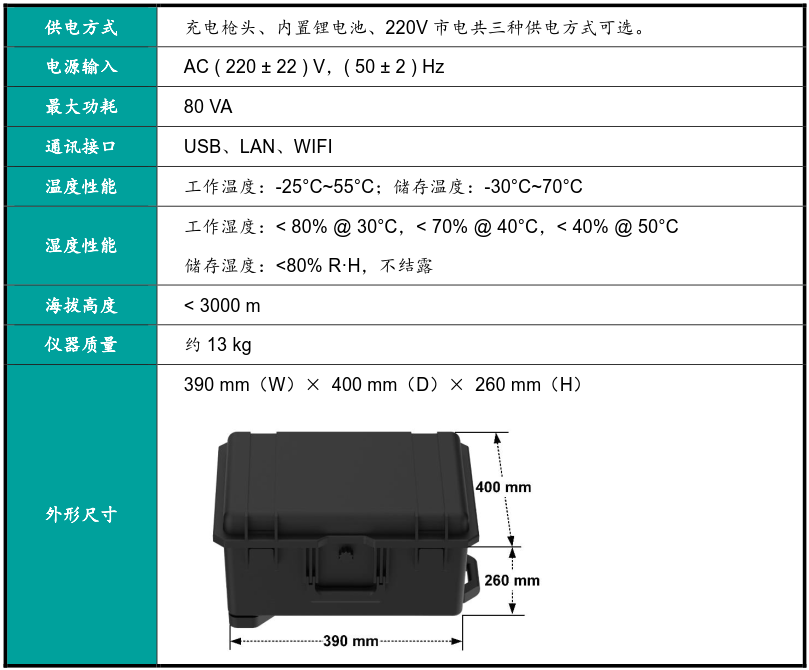

七、一般技术规格

八、选型指南
