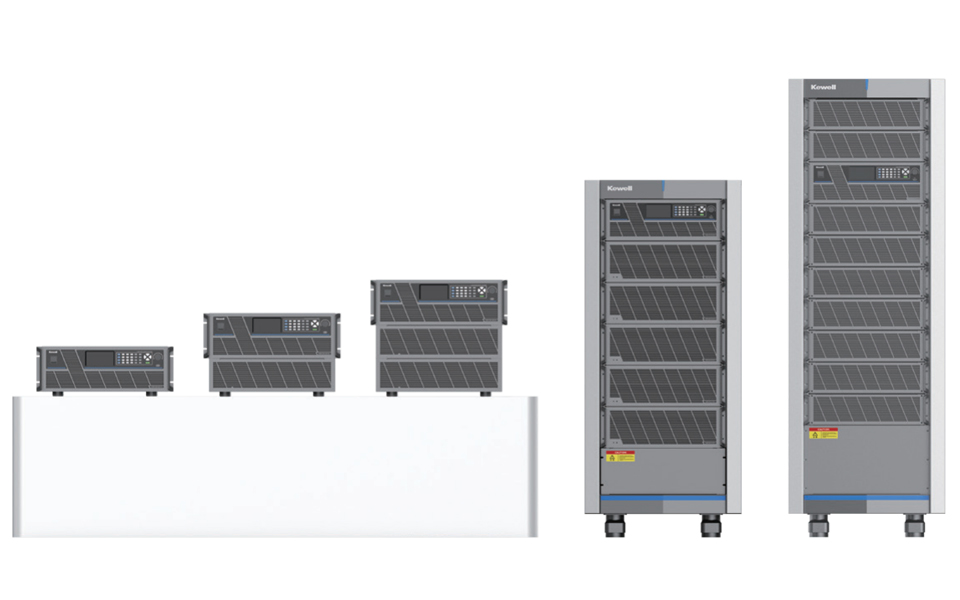

科威尔E5000系列可编程直流电子负载是一款宽工作范围、高动态频率的紧凑型大功率直流电子负载，通过功率管耗散电能实现不同负载特性模拟。可广泛应 用于动力电池、燃料电池、直流充电桩、车载充电机、开关电源、UPS 电源、太阳能光伏组件等负载测试。

一、科威尔E5000系列可编程直流电子负载产品特点

支持单机输入功率：2.2kW～59.4kW

电流范围：0～2400A

电压范围：0～150V/600V/1200V

CV、CC、CP、CR、CC+CV、CV+CR、CR+CC、复合模式等

多种工作模式

动态CCD/动态电阻CRD模式

序列功能LIST模式

正弦波动态电流拉载

过电流、过功率保护测试

50kHz动态负载扫频功能

支持短路模拟

全面的保护功能：过电压、过电流、过功率、反接、过温等

配置多种通讯接口：RS232/CAN/LAN/USB/GPIB

支持SCPI和ModBus通讯协议

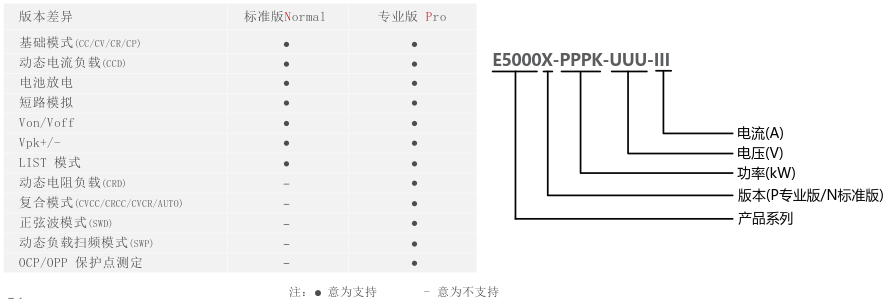

二、科威尔E5000系列可编程直流电子负载选型说明

三、产品应用

（1）动力电池、铅酸电池、燃料电池放电测试

（2）BMS、电池保护装置测试

（3）开关电源、UPS 电源测试

（4）通讯电源、服务器电源测试

（5）直流充电桩

（6）车载充电机

（7）充电模块

（8）AC/DC 电源转换器

四、科威尔E5000系列可编程直流电子负载产品特性

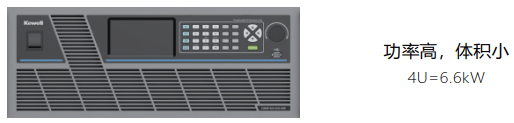

（一）高功率密度

          E5000 系列采用高功率密度设计，4U 单机尺寸下支持高 6.6kW 功率拉载，体积小、重量轻、空间利用率高。

（二）高精度宽范围

          E5000 系列支持三档量程，电流分档跨度达 10 倍，同时满足了宽范围和高精度的特性，提高了针对不同测试场景的适配性。

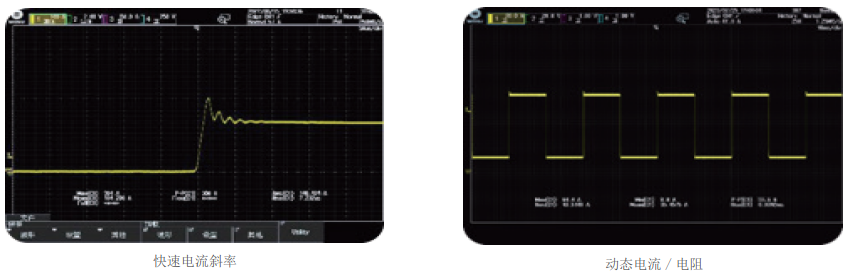

（三）高动态响应

          E5000 系列 6.6kW 规格单机大电流斜率可达 42A/us，满足快速拉载需求；支持 25kHz 动态电流 / 电阻负载拉载频率，自定义拉载电压范围，对被测件 指标功能进行多维度测试。

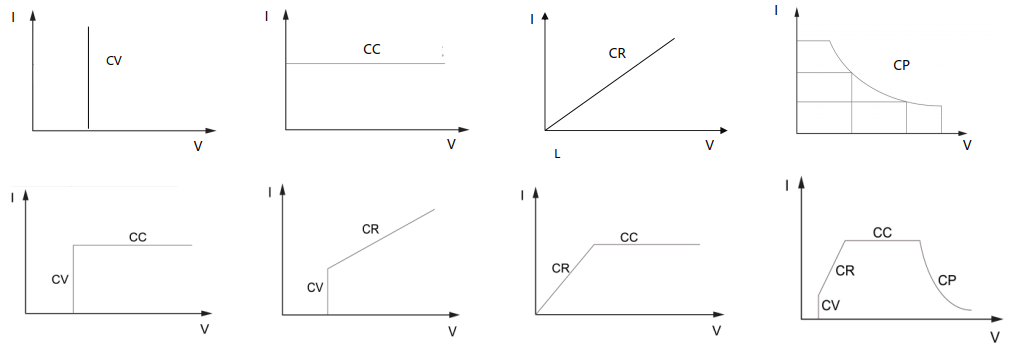

（四）直流负载功能

         E5000 系列产品具备多种工作模式，可应对多种工况下的测试需求。包括基本操作模式：CC、CV、CP、CR 和复合操作模式：CV+CC、CV+CR、CC+CR、CV+CC+CP+CR。

（五）动态负载功能

（1）E5000 系列具备高速、可编程动态负载功 能，包括动态电流 CCD、动态电阻 CRD。 支持设定电流高 / 低准位、T1/T2、爬升 率 / 下降率、执行次数。在负载电流连续 变化时，内部的监测机制与线路设计可以 使电流波形失真达到zui小化。

（2）E5000 系列具备 SWD 正弦波拉载功能，通 过叠加直流分量的方式实现正弦波拉载， 支持设定拉载电流、直流分量及正弦波频 率值，其中正弦波频率zui高可达 20kHz。

（3）E5000 系列支持 SWP 动态扫频模式，测试 被测件在极端情况下的zui大 /zui 小电压峰值，可线性改变负载电流频率，zui高 50kHz，采样率为 500kHz，可模拟不同负 载工况。

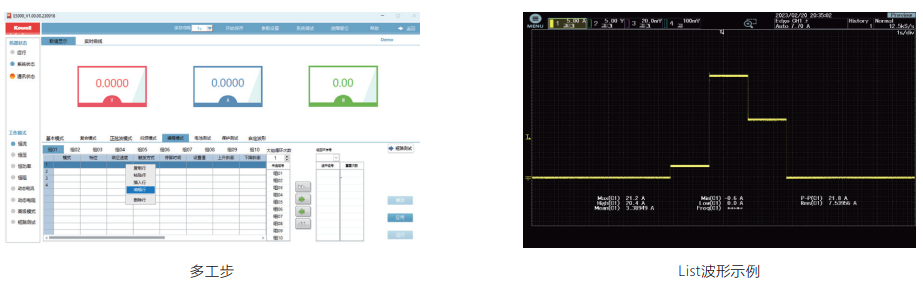

（六）编程功能

          E5000 系列具备多步编程 list 模式，zui多可编辑 10 个测试文件，每个文件支持 200 个序列，单工步时间范围 0.1ms~30s 可调。该模式下可以模拟负 载的时序变化，支持循环嵌套功能，单工步可设置 1 ～ 65535 次循环。

（七）保护功能

          E5000 系列支持过流、过功率保护点功能，可避免误操作导致被测件损坏，支持针对不同被测件自由设定保护点。

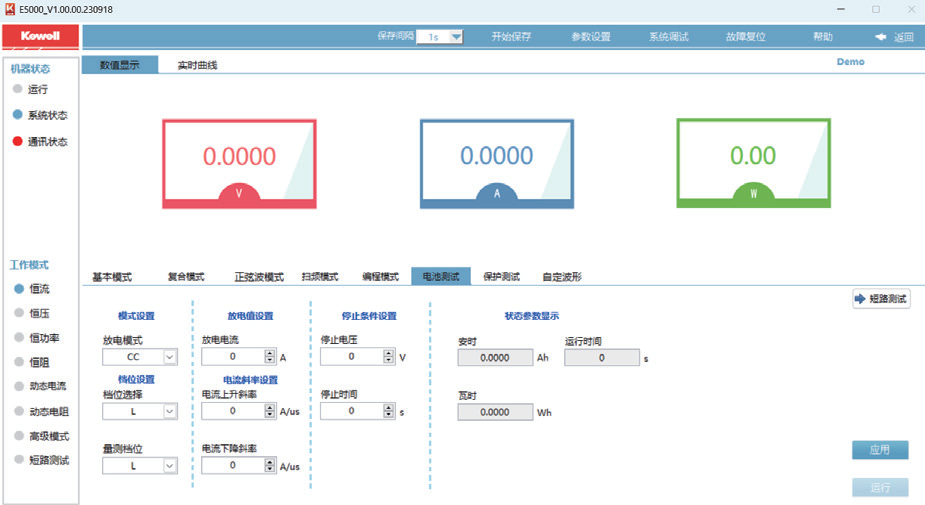

（八）电池测试功能

          E5000 系列具备电池放电功能，支持 CC、CR、CP 模式放 电测试，可设置关断电压、放电时间等放电截止条件。

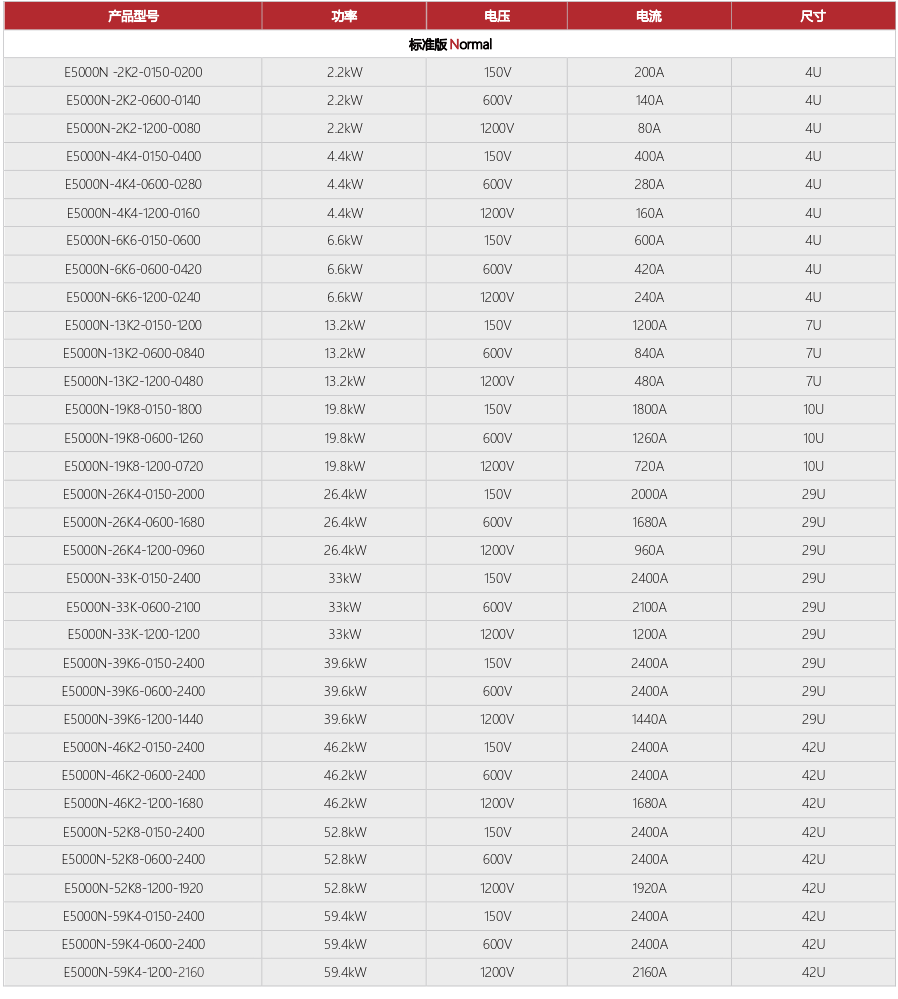

五、科威尔E5000系列可编程直流电子负载产品型号

（1）标准版Normal

         E5000N-2K2-0150-0200、E5000N-2K2-0600-0140、E5000N-2K2-1200-0080、E5000N-4K4-0150-0400、E5000N-4K4-0600-0280、E5000N-4K4-1200-0160、E5000N-6K6-0150-0600、E5000N-6K6-0600-0420、E5000N-6K6-1200-0240、E5000N-13K2-0150-1200、E5000N-13K2-0600-0840、E5000N-13K2-1200-0480、E5000N-19K8-0150-1800、E5000N-19K8-0600-1260、E5000N-19K8-1200-0720、E5000N-26K4-0150-2000、E5000N-26K4-0600-1680、E5000N-26K4-1200-0960、E5000N-33K-0150-2400、E5000N-33K-0600-2100、E5000N-33K-1200-1200、E5000N-39K6-0150-2400、E5000N-39K6-0600-2400、E5000N-39K6-1200-1440、E5000N-46K2-0150-2400、E5000N-46K2-0600-2400、E5000N-46K2-1200-1680、E5000N-52K8-0150-2400、E5000N-52K8-0600-2400、E5000N-52K8-1200-1920、E5000N-59K4-0150-2400、E5000N-59K4-0600-2400、E5000N-59K4-1200-2160

（2）专业版Pro

         E5000P-2K2-0150-0200、E5000P-2K2-0600-0140、E5000P-2K2-1200-0080、E5000P-4K4-0150-0400、E5000P-4K4-0600-0280、E5000P-4K4-1200-0160、E5000P-6K6-0150-0600、E5000P-6K6-0600-0420、E5000P-6K6-1200-0240、E5000P-13K2-0150-1200、E5000P-13K2-0600-0840、E5000P-13K2-1200-0480、E5000P-19K8-0150-1800、E5000P-19K8-0600-1260、E5000P-19K8-1200-0720、E5000P-26K4-0150-2000、E5000P-26K4-0600-1680、E5000P-26K4-1200-0960、E5000P-33K-0150-2400、E5000P-33K-0600-2100、E5000P-33K-1200-1200、E5000P-39K6-0150-2400、E5000P-39K6-0600-2400、E5000P-39K6-1200-1440、E5000P-46K2-0150-2400、E5000P-46K2-0600-2400、E5000P-46K2-1200-1680、E5000P-52K8-0150-2400、E5000P-52K8-0600-2400、E5000P-52K8-1200-1920、E5000P-59K4-0150-2400、E5000P-59K4-0600-2400、E5000P-59K4-1200-2160

六、可编程直流电子负载如何保养

       可编程直流电子负载的保养是确保其长期稳定运行和延长使用寿命的重要措施。以下是一些关键的保养步骤和注意事项：

（一）定期清洁

1、外壳清洁：

使用干净、柔软的布擦拭可编程直流电子负载的外壳，以保持其外观整洁。

避免使用含有酸性或腐蚀性成分的清洁剂，以免对设备造成损害。

2、内部清洁（如适用）：

对于可拆卸的部分（如风扇、滤网等），应定期取下进行清洁，去除灰尘和污垢。

注意在清洁过程中避免触碰或损坏内部电路板和元件。

（二）定期校准

1、校准周期：

根据设备的使用频率和精度要求，定期（如每年或每季度）对可编程直流电子负载进行校准。

校准前，确保设备处于合适的工作环境中，温度和湿度应符合厂商规定。

2、校准过程：

使用标准电源和符合规格的测试硬件进行校准。

遵循设备手册或校准指南中的步骤进行操作，确保校准的准确性和可靠性。

（三）环境控制

1、存放环境：

将可编程直流电子负载存放在干燥、通风且避免阳光直射的地方。

避免设备受到物理冲击或振动，Z好将其放在原始包装盒中。

2、工作环境：

确保设备在合适的温度和湿度范围内工作，避免过热或过湿导致设备故障。

注意通风良好，以确保设备散热正常。

（四）合理使用

1、避免过载：

在使用过程中，避免让可编程直流电子负载长时间工作在超过其额定负载范围的条件下，以防止损坏设备。

2、正确连接：

使用与设备匹配的专用夹具和连接线，确保连接正确、牢固且安全。

3、规范操作：

遵循设备手册中的操作指南和步骤进行操作，避免误操作导致设备故障或损坏。

（五）定期检查与维护

1、检查连接器：

定期检查设备的连接器是否接触良好，有无松动或损坏现象。

2、检查散热系统：

确保散热风扇正常运转，无异常噪音或振动。

定期检查散热片和风道是否堵塞，及时清理灰尘和污垢。

3、更换损坏部件：

发现任何损坏或老化的部件时，应及时更换以确保设备的正常运行。

（六）防雷与防静电

在使用可编程直流电子负载时，注意采取防雷和防静电措施，避免雷击和静电对设备造成损害。

（七）联系厂家或售后

如果设备出现故障或需要专业维修服务时，应及时联系我们进行维修。避免私自拆卸或更换部件以免影响维修工作的质量。

通过以上保养措施的实施，可以确保可编程直流电子负载的正常运行和延长其使用寿命，从而提高测试结果的准确性和可靠性。
