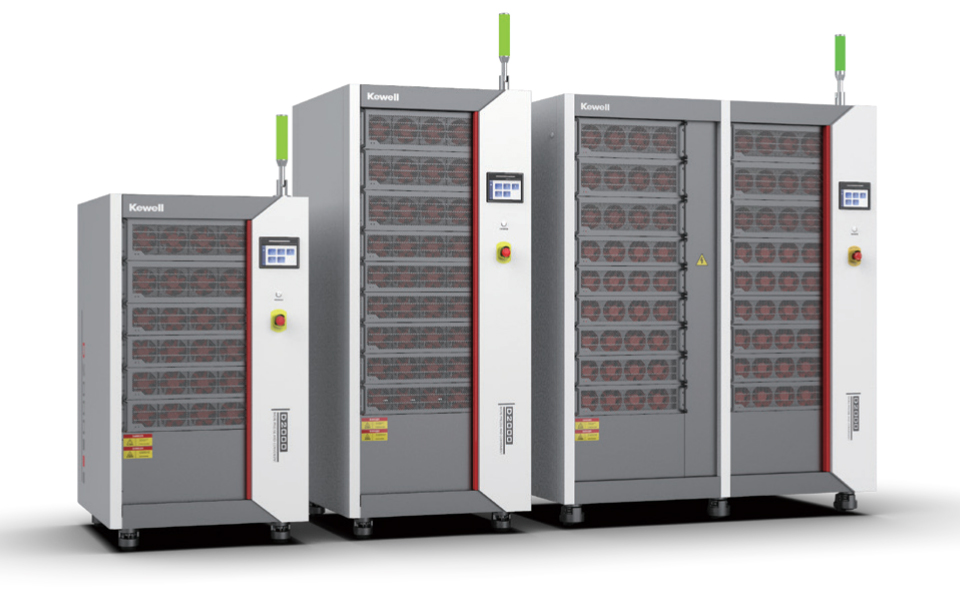

科威尔D2000-IV系列可编程双向直流电源

2024-05-30 09:00:55

       科威尔D2000-IV系列可编程双向直流电源,采用全新第三代宽禁带半导体器件 SiC 设计,集高精度、高功率密度、高动态响应、高效率于一体,支持双向直流源、回馈式负载、 光伏模拟、电池模拟功能。广泛覆盖逆变器、储能、充电桩、科研机构、高等院校等光储充测试领域。

可编程双向直流电源

一、科威尔D2000-IV系列可编程双向直流电源产品特点

采用第三代SiC技术,集双向直流电源和回馈式负载于一体

高密度、轻量化:对比工频方案体积更小、重量更轻

模块化可拆卸设计

电动开关+电容触摸屏+万向轮,操作便捷

支持本地操作+上位机远程操作

电压输出范围:12~1200V、20~2000V

电流输出范围:0~900A

双向能量传递,跨象限无缝切换

输出效率可达95.5%

直流源模式支持步阶、渐变等编程功能

负载模式支持CV/CC/CR/CP等负载工况

可作光伏模拟器,支持太阳电池矩阵I-V曲线模拟功能

支持阴影遮挡、时间缩放、动态MPPT,光伏特性精准仿真

可作电池模拟器,仿真多种电池特性曲线

标配RS485、LAN、CAN通讯接口

支持Modbus TCP、Modbus RTU、CAN外部通讯协议

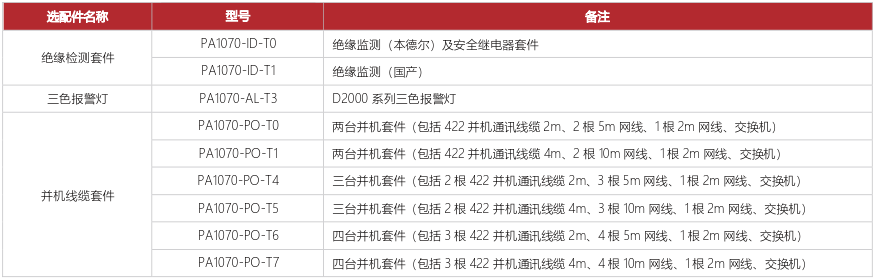

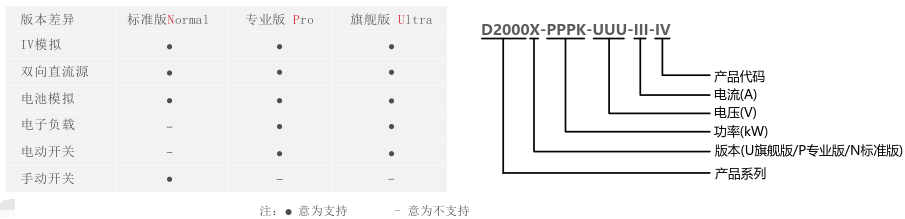

二、科威尔D2000-IV系列可编程双向直流电源选型说明






三、产品应用

光伏逆变器测试

电动汽车电机控制器测试

电动汽车传动系统、动力总成系统测试

军用电子、航空航天、轨道交通测试

燃料电池测试

储能系统变流器测试

电容充放电测试

UPS、EPS 系统测试

模拟电池,替代电池供电测试场景

充电机、充电桩测试


四、科威尔D2000-IV系列可编程双向直流电源特性

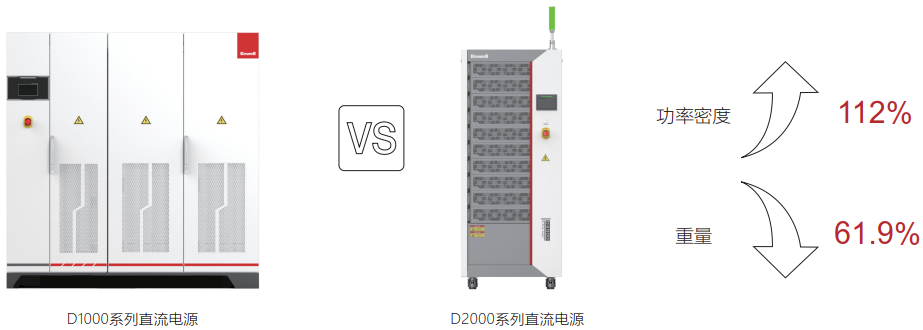

(一)超高功率密度

(1)单柜大功率密度 176kW/m³,对比工频方案提高 112%

(2)300kW 单机重量小于 900kg,对比工频方案降低 61.9%

可编程双向直流电源

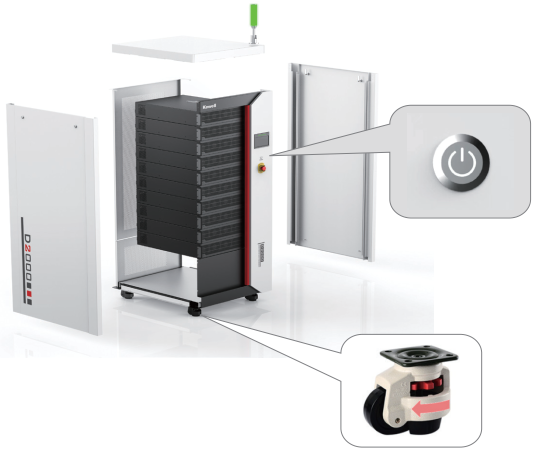

(二)全新设计理念

(1)D2000 系列支持自主更换故障模块,整机无需返厂;拆除故障模块,设备正常运行

(2)支持一键上电,无需手动合闸,操作安全便捷

(3)万向轮 360°顺滑,十分便捷体验

可编程双向直流电源

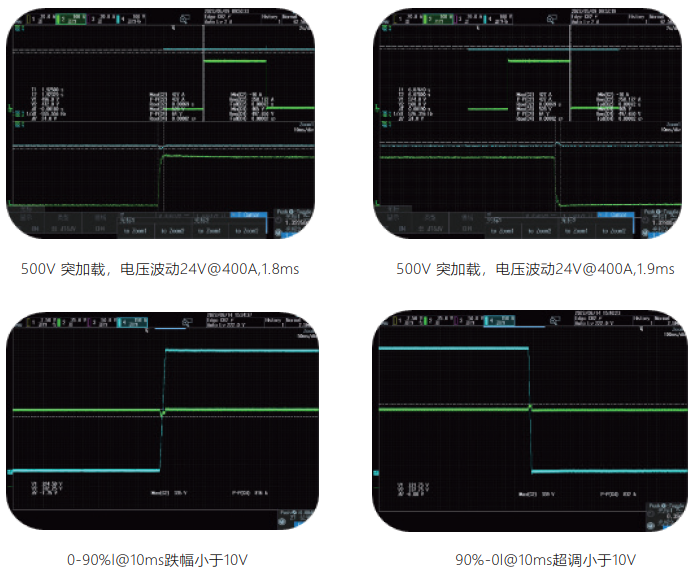

(三)超强动态特性

         采用碳化硅设计,结合交错 BUCK 拓扑设计,控制环路调节频率倍增,实现直流电压高动态特性输出。



(四)超高效率

          D2000 系列采用 SiC 高频架构,结合软开关技术,实现低损耗高效率,电源大效率可达 95.5%,相较于 IGBT 工频电源效率可提升 3.5%。

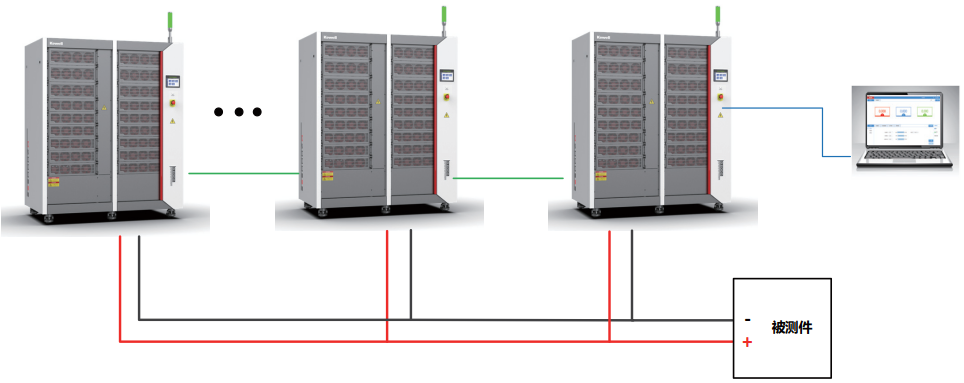

(五)灵活并机

(1)单柜大 600kW,高可扩容至 2.4MW

(2)并机参数性能与单机相同,无需校准

(3)并机采用 422 通讯接口,抗干扰能力强

可编程双向直流电源

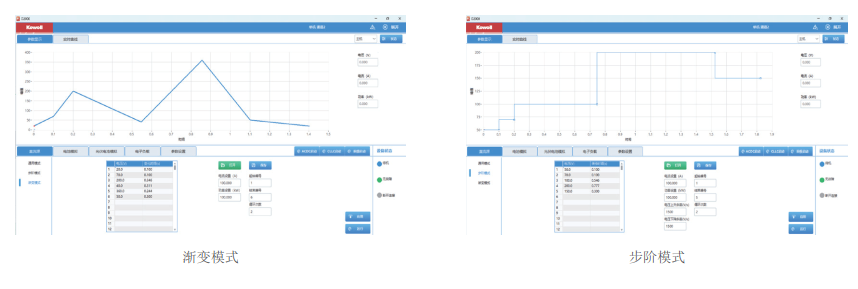

(六)编程功能

          D2000-IV 系列具备通用编程模式,依据实际需求自定义电压、电流、功率,兼备步阶和渐变编程模式,满足多种复杂工况测试。

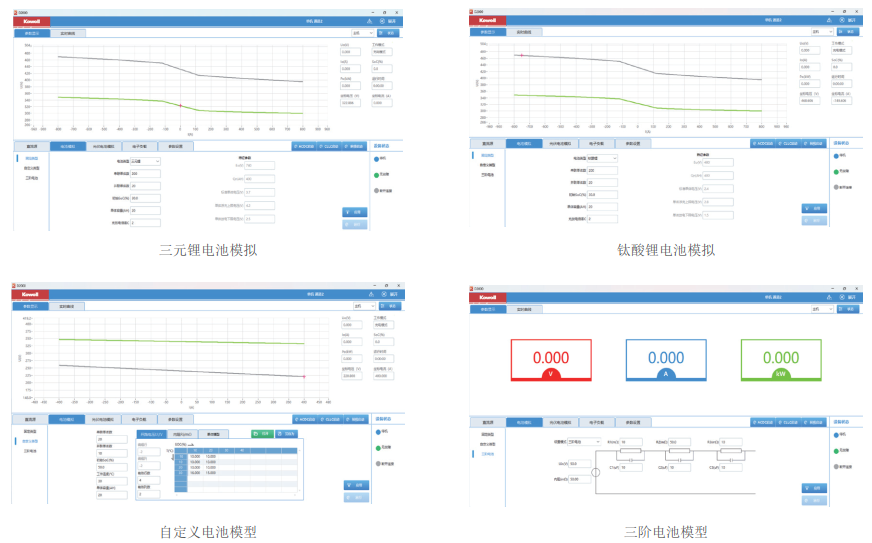

(七)电池模拟

          内置固定电池模型、自定义电池模型、1/2/3 阶电池模型。支持多参数设置,实现锰酸锂、钴酸锂、磷酸铁锂、铅酸电池、镍氢电池、三元锂、钛酸锂 等 7 种固定类型电池的输出模拟;支持 Ri(T,Soc) 和 Ui(T,Soc) 关系列表,实现电池单体模型输入量的导入,模拟相应电池 Pack 的输出特性,开放 1/2/3 阶电池模型。

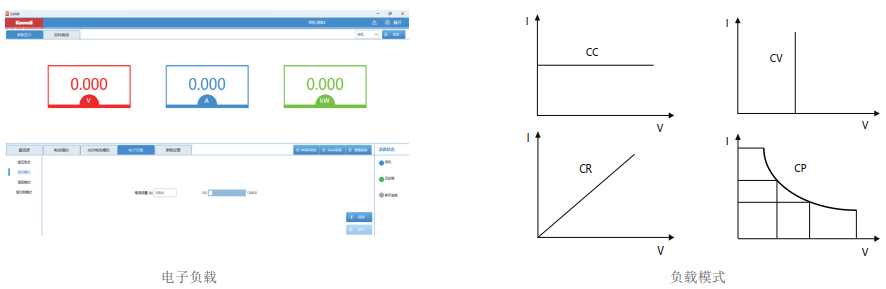

(八)电子负载

          D2000-IV 系列具备 CV/CC/CR/CP 等多种负载模式,用户可预设多组恒流、恒功率等组合的负载工步,负载按照预设工步拉载。

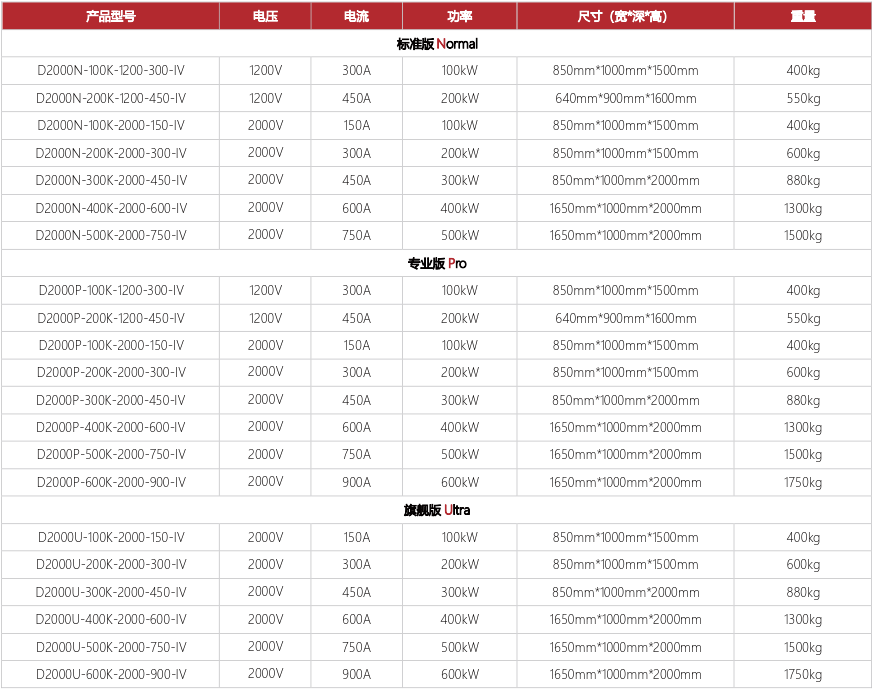

五、科威尔D2000-IV系列可编程双向直流电源产品型号

(1)标准版Normal

D2000N-100K-1200-300-IV

D2000N-200K-1200-450-IV

D2000N-100K-2000-150-IV

D2000N-200K-2000-300-IV

D2000N-300K-2000-450-IV

D2000N-400K-2000-600-IV

D2000N-500K-2000-750-IV

(2)专业版Pro

D2000P-100K-1200-300-IV

D2000P-200K-1200-450-IV

D2000P-100K-2000-150-IV

D2000P-200K-2000-300-IV

D2000P-300K-2000-450-IV

D2000P-400K-2000-600-IV

D2000P-500K-2000-750-IV

D2000P-600K-2000-900-IV

(3)旗舰版 Ultra

D2000U-100K-2000-150-IV

D2000U-200K-2000-300-IV

D2000U-300K-2000-450-IV

D2000U-400K-2000-600-IV

D2000U-500K-2000-750-IV

D2000U-600K-2000-900-IV
