直流大电流标准源TI2000 300A到1kA

2024-05-20 09:00:55

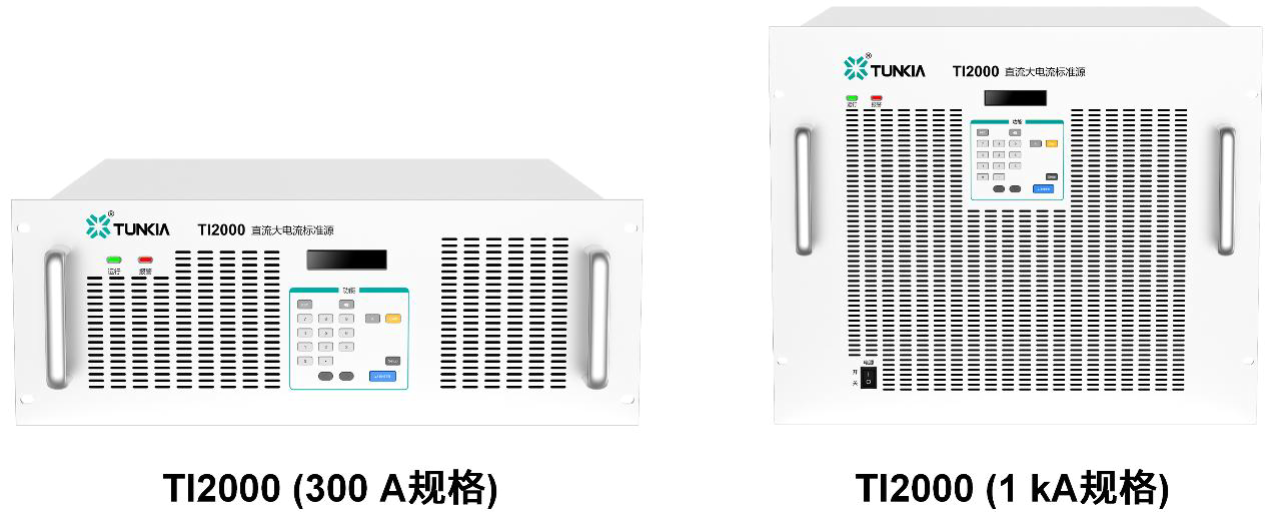

一、直流大电流标准源TI2000产品概述

       TI2000 是一系列工业检测用的直流大电流标准源,采用模块化设计,即可单台源使用亦可多台源组合输出,以适应不同电流规格要求的应用场景。装置的可靠性高,支持长时间连续工作,为工业 品的批量制造提供了有效的测试手段。

直流大电流标准源


二、直流大电流标准源TI2000产品特征

多个模块源可选:300 A、600 A、1 kA。

单电流量程,无须继电器换挡,可靠性强。

支持多个模块源组合输出,MAX可达 10 kA。

准确度具有 0.02 级、0.05 级二种规格可选。

短期稳定度典型值优于 0.005 % / h。

单极性源可外接换向器(配件)实现电流换向。

双极性源(选件)直接通过电路产生正反电流。

恒流输出的MAX负载电压达 3.5 V。

恒流输出输出纹波系数小于 0.5%。

标准配置 LAN、RS232 通信接口。

大电流缓升缓降,减少了电流浪涌,也可根据需求进行快速升降;

可选配直流电压表,以组建直流分流器检测系统。

可选配传感器供电与输出量测试仪,以组建电流传感器检测系统。


三、直流大电流标准源TI2000主要应用

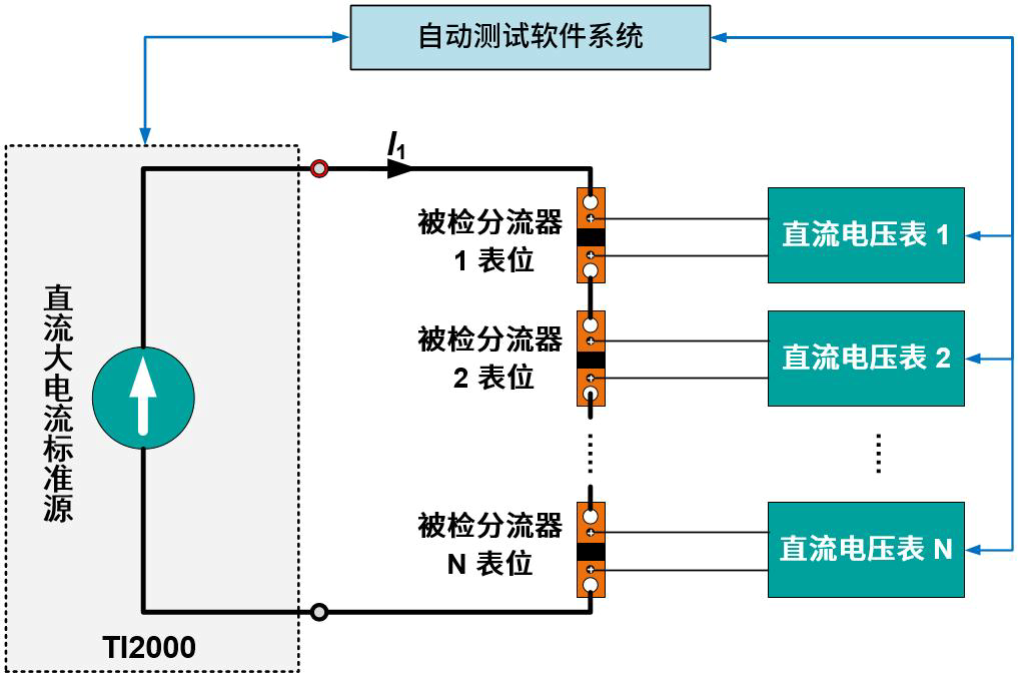

(一)检测直流分流器


直流大电流标准源应用


(1)支持标准源法对直流分流器进行校准与测试(需外接电压表)。

(2)负载电压高为 3.5 V,适用于生产线同时检测多只被检分流器。(注:同时可接入数量与被检分流器的负载大小有关)

(3)支持与用户的自动测试系统对接(或定制软件),以实现自动测试。

(4)支持的检测项目包括:基本误差测试、误差一致性测试、误差稳定性测试、测量重复性测试、分流器热平衡测试、过载测试等。

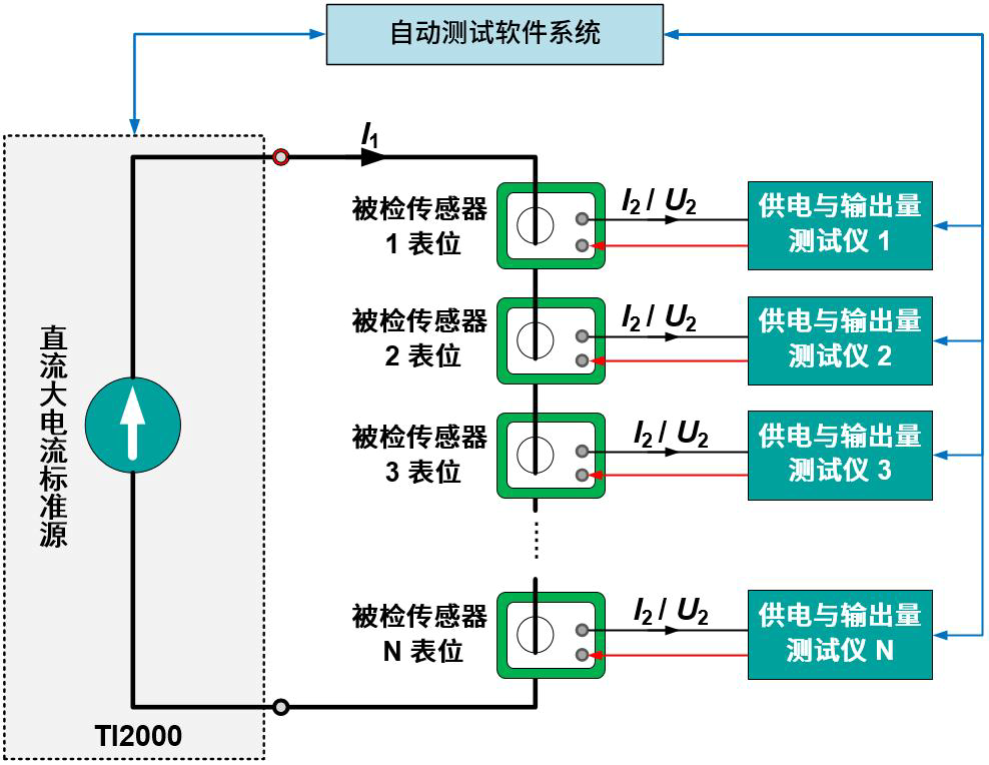

(二)检测电流传感器


直流大电流标准源应用


(1)用户可选配 TI5800 传感器器供电与输出量测试仪;

(2)采用标准源法实现对电流传感器的校准与测量。

(3)同样也适用于生产线同时检测多只电流传感器。(注:同时可接入数量与被检传感器的负载大小有关)

(4)支持与用户的自动测试系统对接(或定制软件),以实现自动测试。

(5)支持的检测项目包括:基本精度误差、零点输出误差、满量程输出误差、线性度误差、回差、重复性误差、零点漂移、热零点漂移(需搭配温度控制箱)、热灵敏度漂移(需搭配温度控制 箱)、过载能力、电源影响量、负载变化率(需搭配负载箱)等。


四、直流大电流标准源TI2000功能特点

(一)高稳定度





(1)24 小时稳定度典型值:0.005 %(0.02 级规格),0.01 %(0.05 级规格)。

(2)可有效地确保工业品批量检测具有较好的重复性和一致性。

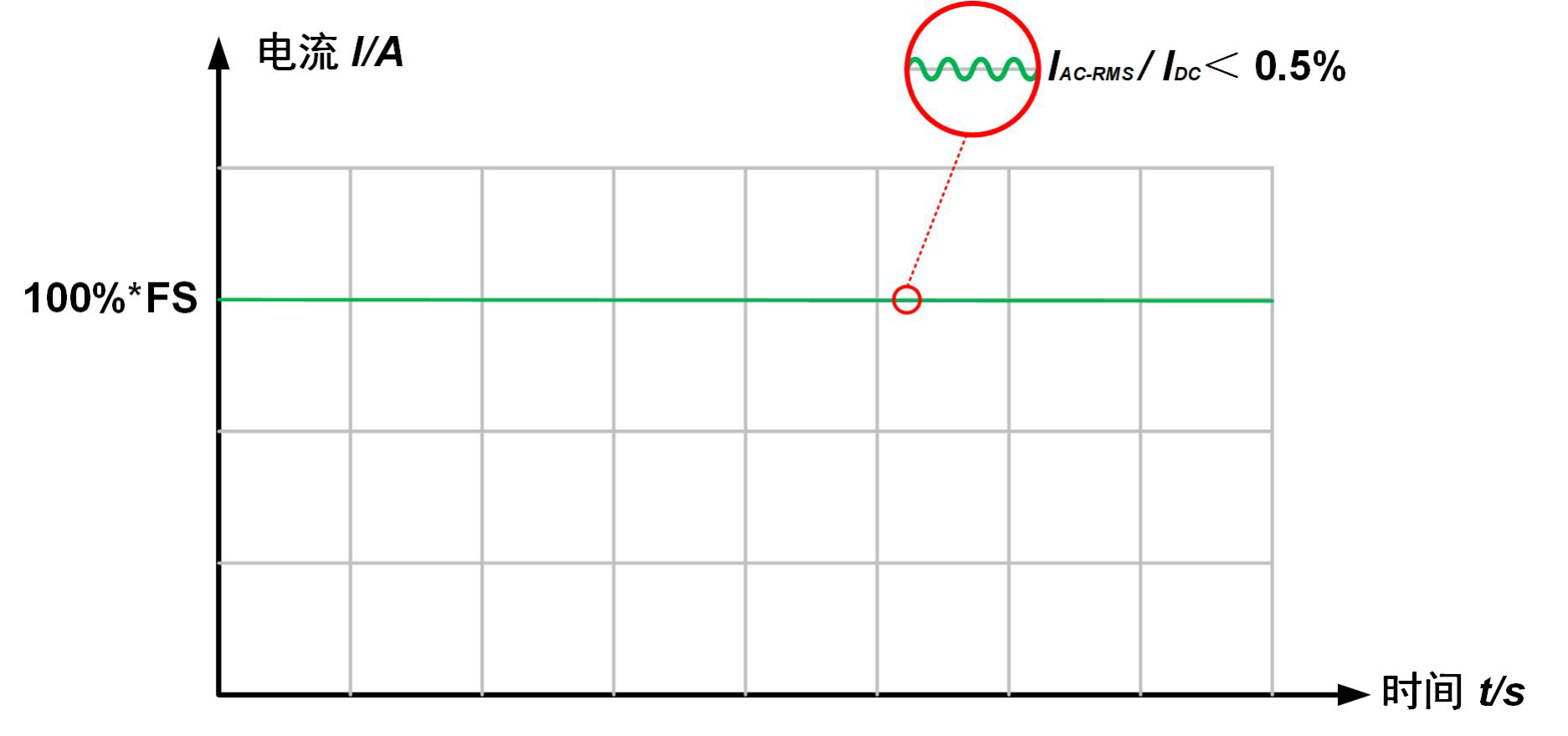

(二)纹波含量低



(1)TI2000 电流纹波含量低于 0.5 %,可有效降低噪声干扰,保证测试结果精度;

(2)同时避免较强纹波引起的浪涌电压或电流,保证设备运行安全。

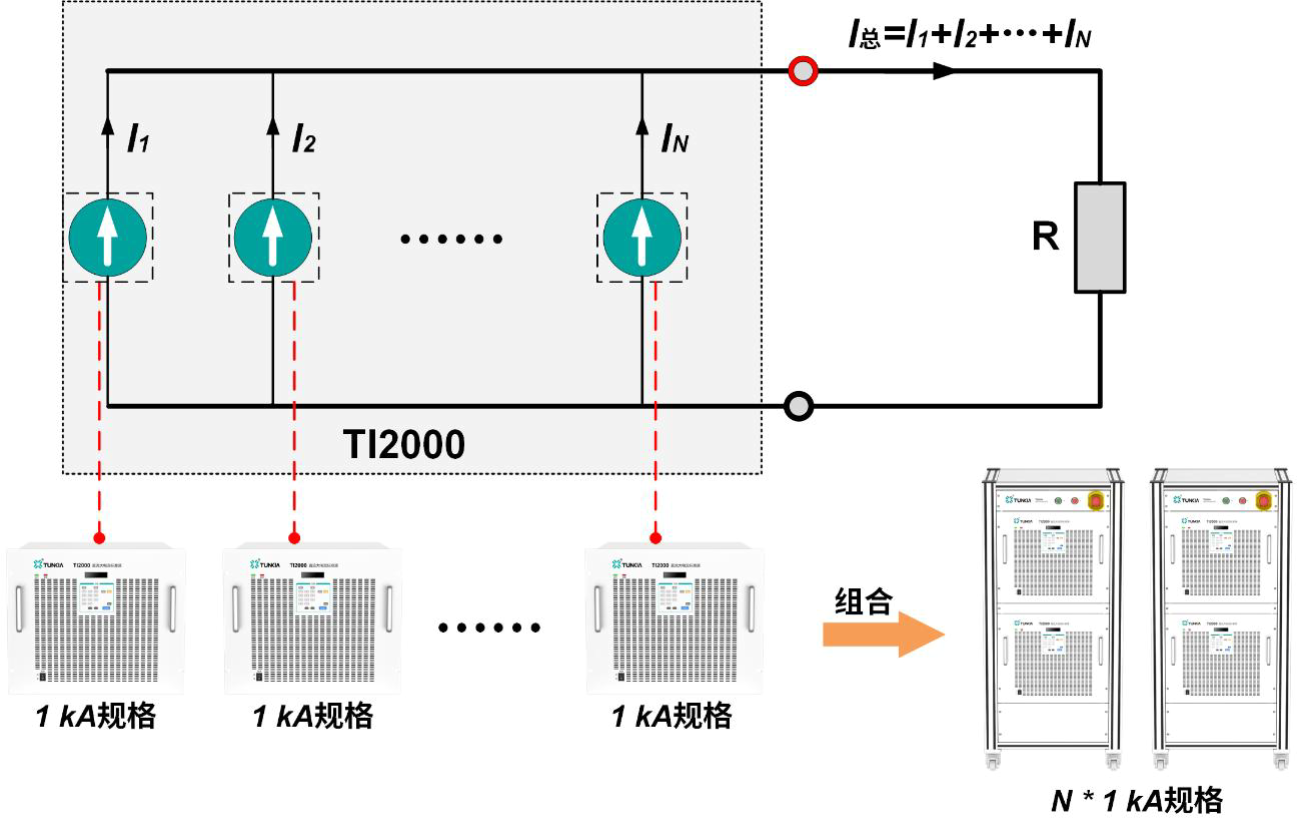

(三)模块源组合输出



(1)TI2000 支持对多个模块源进行组合方式进行直流大电流输出,高支持 10 kA;

(2)配有控制模块用于调节多个源输出,提高均流系数,保证大电流输出下的稳定性和精度。

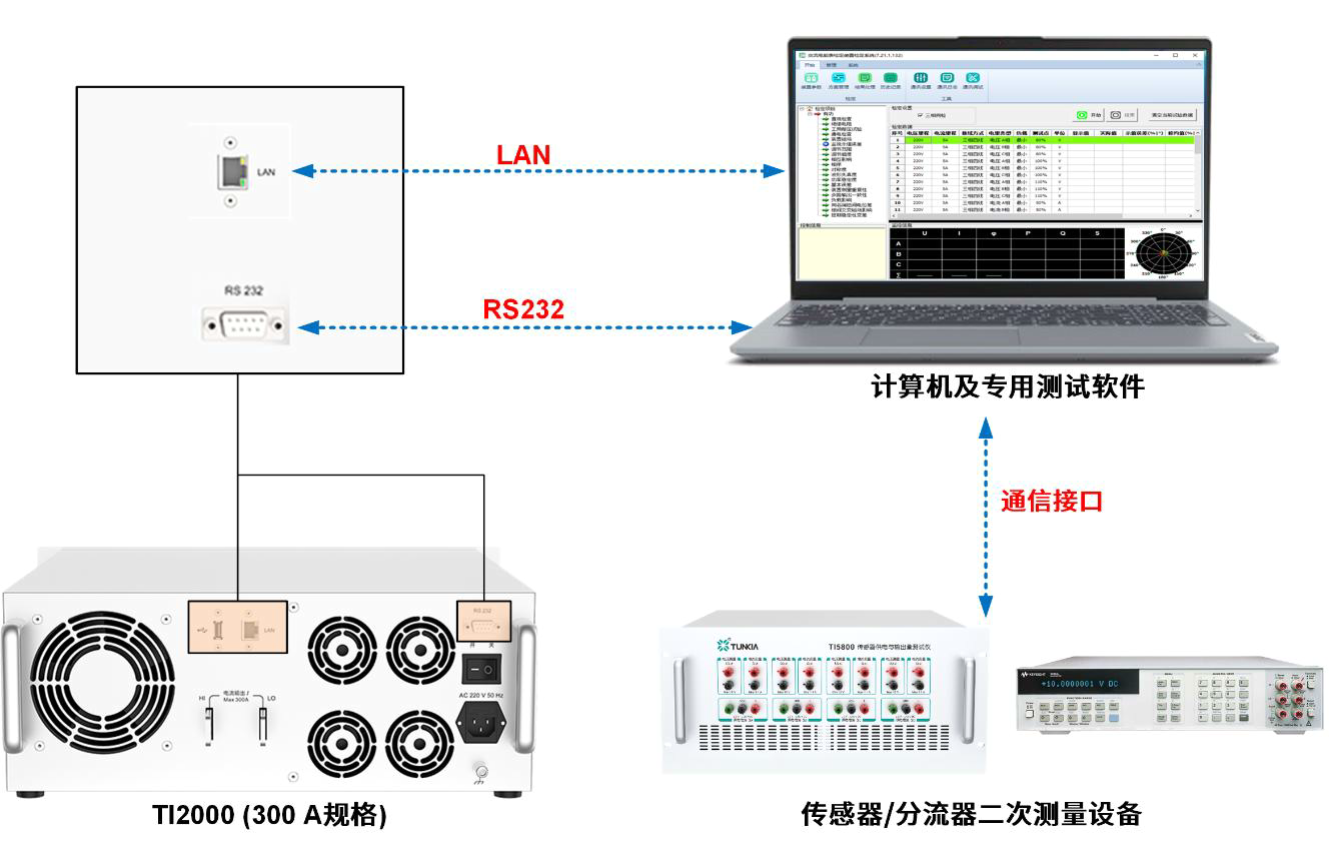

(四)多类型数字通信接口

直流大电流标准源


(1)配置 LAN、RS232 等数字通信接口,并可提供完整的通信协议指令。

(2)方便与用户的软件进行对接,组建自动测试系统。

注:亦支持为用户定制专用测试软件。

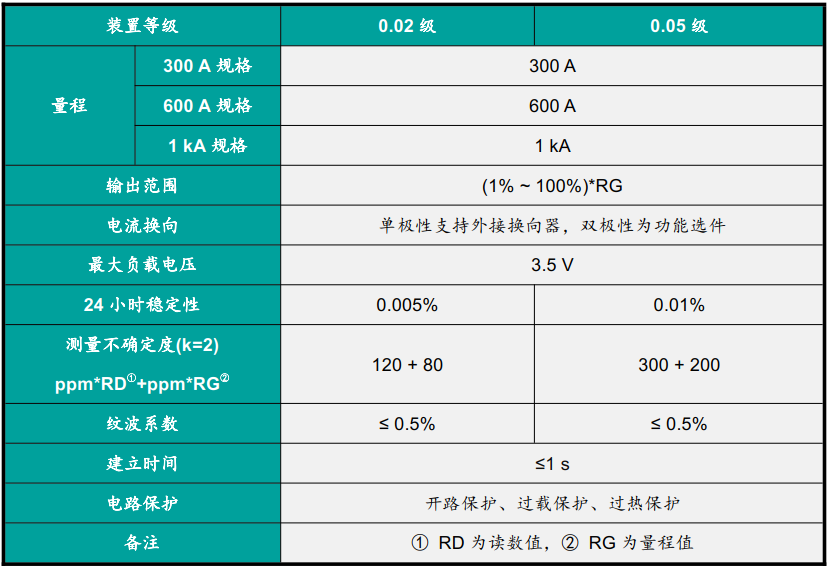

直流大电流标准源TI2000技术规格

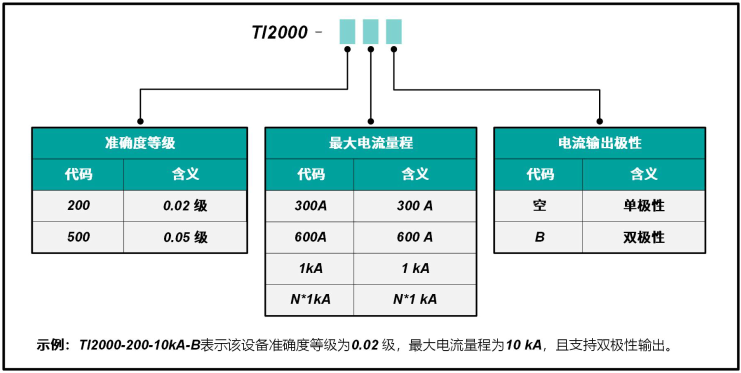

六、选型指南
