交流电流标准源TA1300 6kA 0.02 级或 0.05 级准确度

2024-05-20 09:00:55

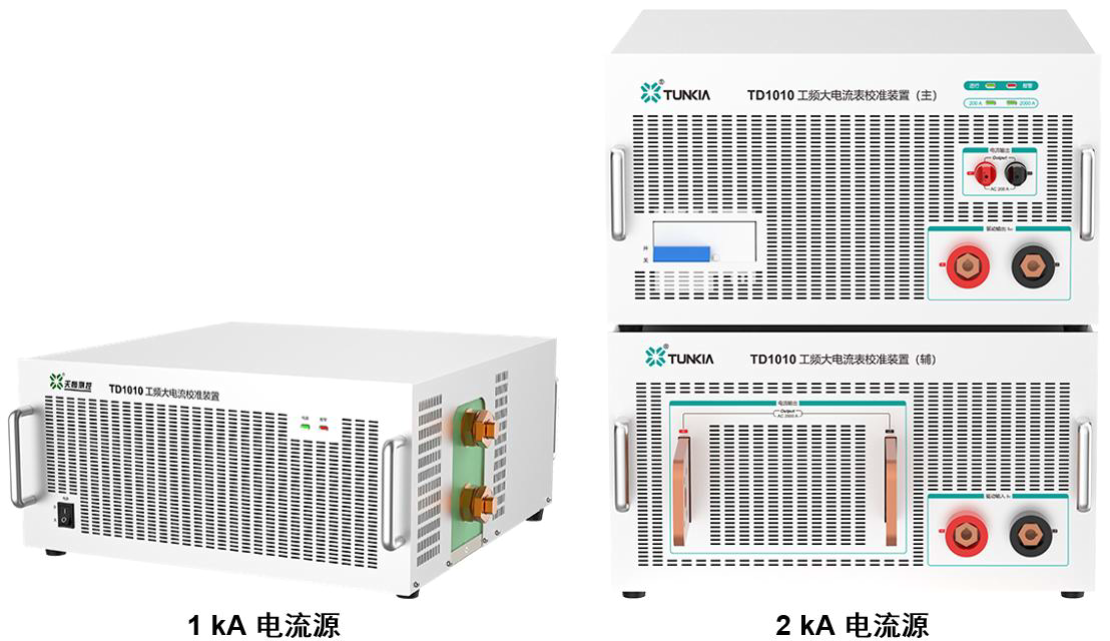

一、交流电流标准源TA1300产品概述

       TA1300 是一系列交流电流标准源装置,可输出高稳定度和高准确度的交流大电流,适用于校准交流电流表、电流互感器、电流传感器等设备。


交流电流标准源


二、交流电流标准源TA1300产品特征

支持多个模块源组合输出,MAX可达 6 kA。

MAX高基波频率:65 Hz / 400 Hz / 1kHz 可选。

准确度等级:0.02 级或 0.05 级

谐波输出功能(选件)

支持外接测控台调节电流输出。


三、交流电流标准源TA1300主要应用

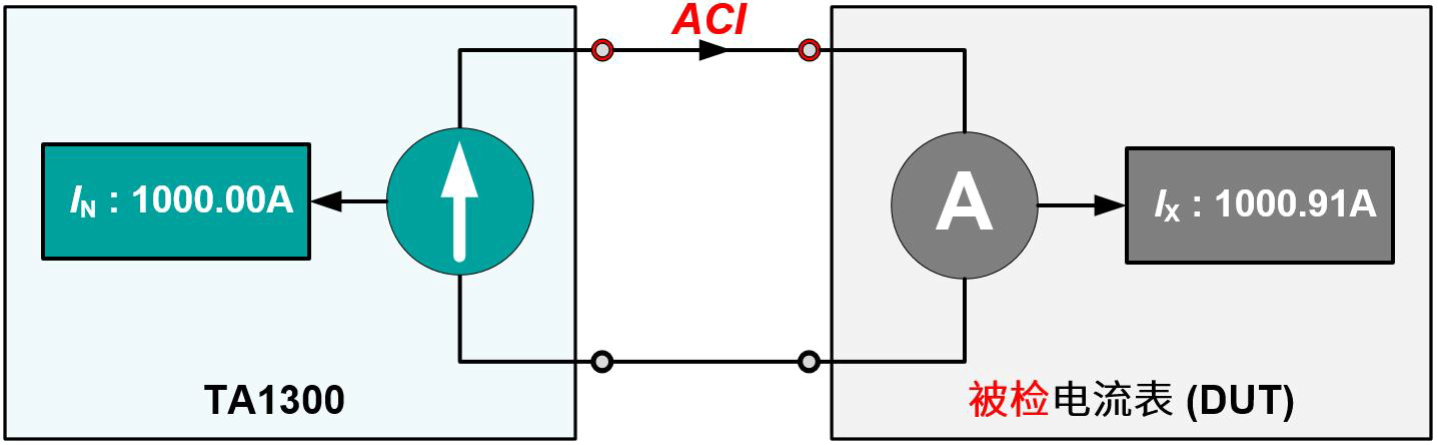

(一)校准交流电流表


交流电流标准源


(1)0.02 级规格:适用于校准 0.1 级及以下的工频大电流表。

(2)0.05 级规格:适用于校准 0.2 级及以下的工频大电流表。

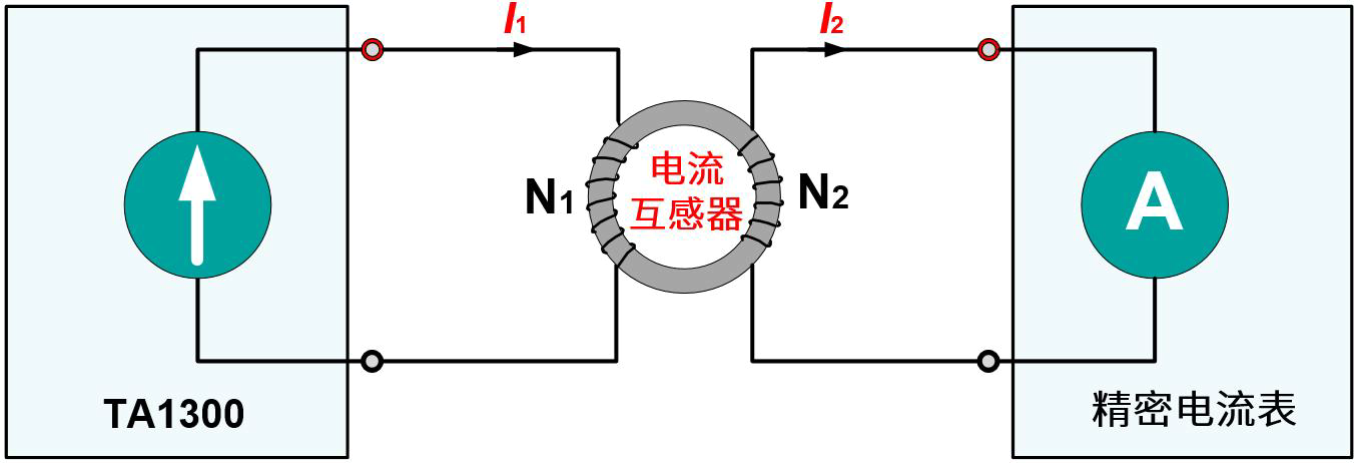

(二)校准电流传感器 / 互感器


交流电流标准源


(1)TA1300 可作为被检传感器或互感器的一次电流输入。

(2)搭配精密电流表或电压表,采用直接测量法校准传感器或互感器。


四、交流电流标准源TA1300功能特点

(一)量值输出与调节方式

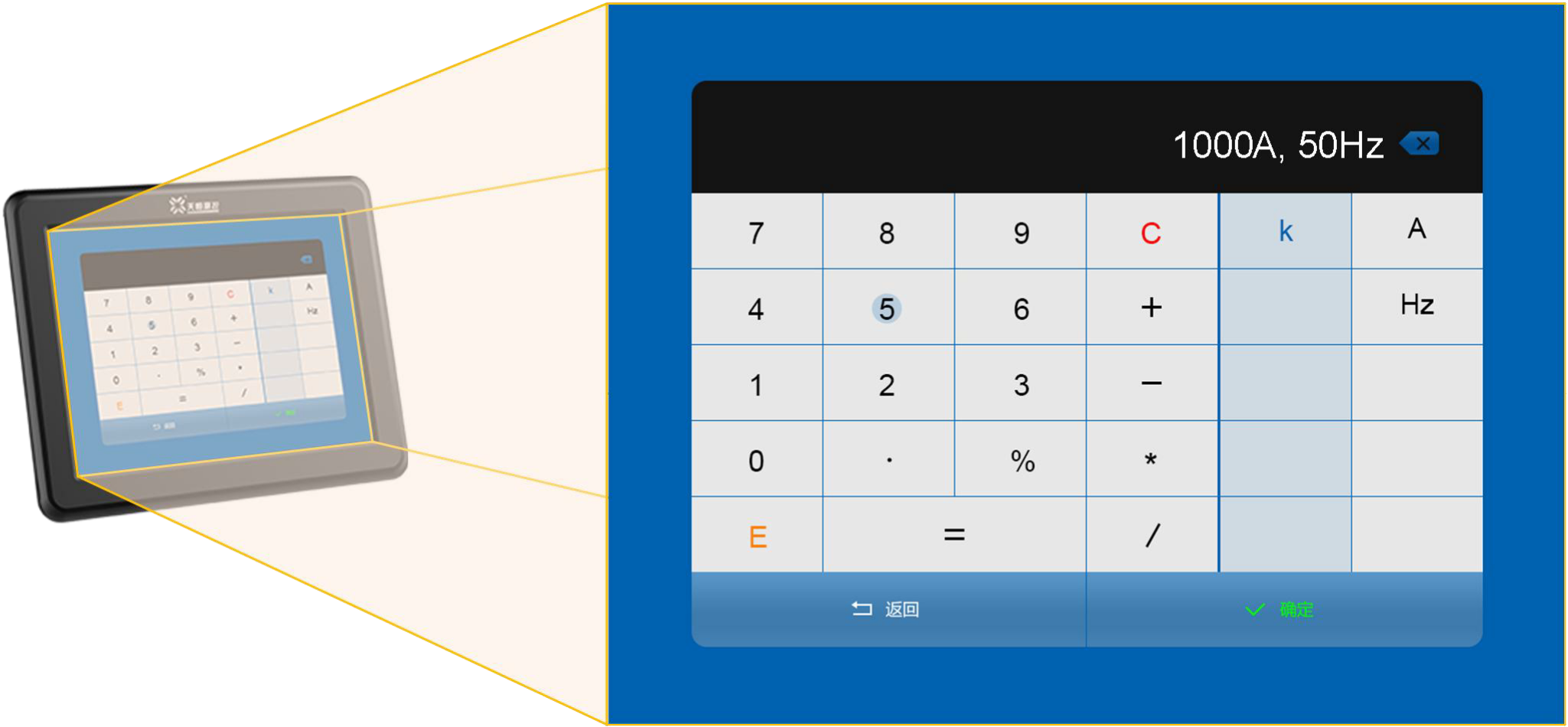

(1)具有“定点输出”方式,通过点击触摸屏,直接设置所需输出的量值。

(2)装置将全自动切换至佳量程输出,使得校准数字式电流表变得非常方便。

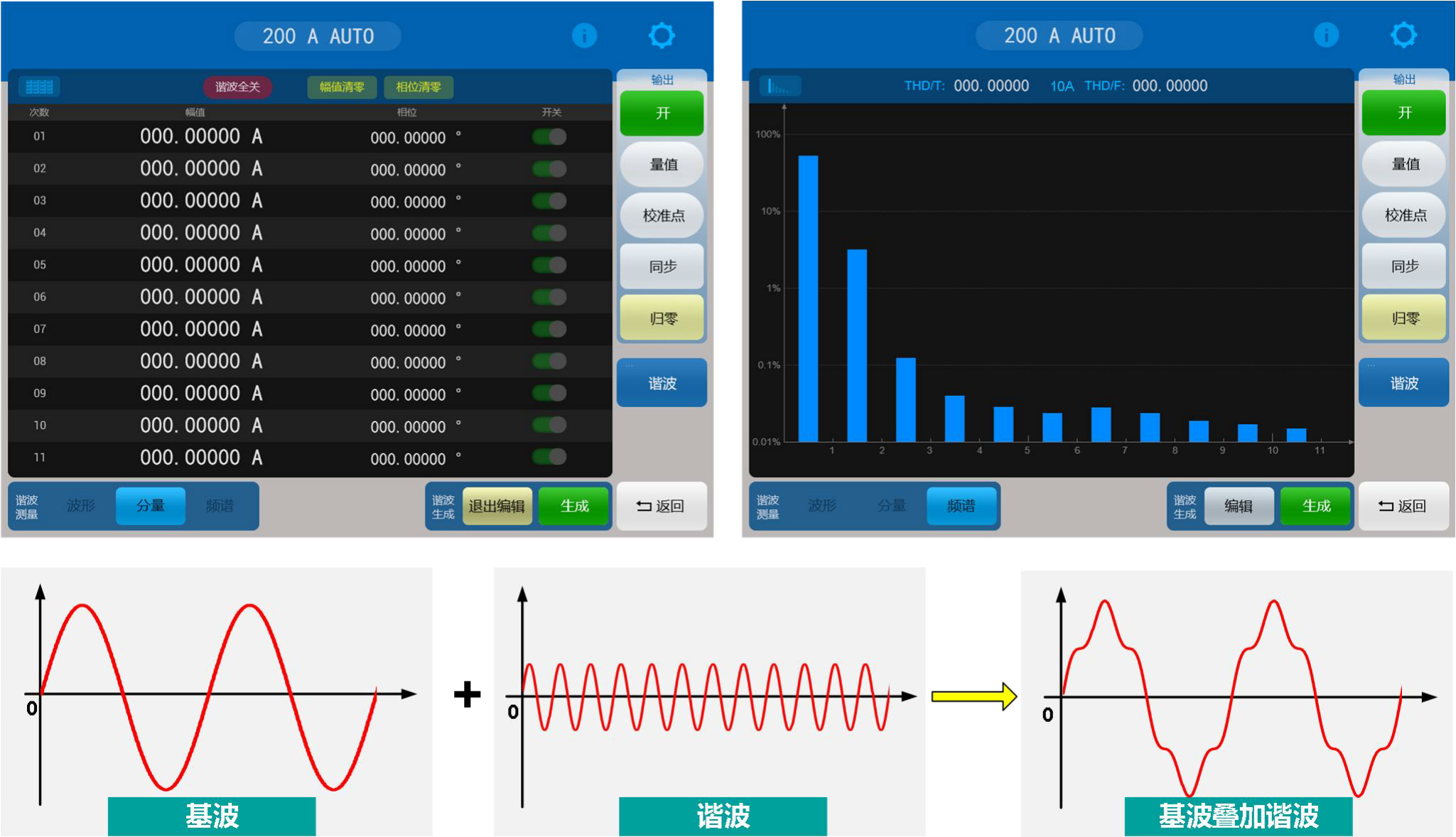

(二)谐波输出(选件)




(1)可选谐波输出功能,电流可叠加 2~11 次谐波 @ 50 Hz。

(2)可独立设置各次谐波的幅值和相位,支持显示输出波形和频谱图。


五、交流电流标准源TA1300技术参数

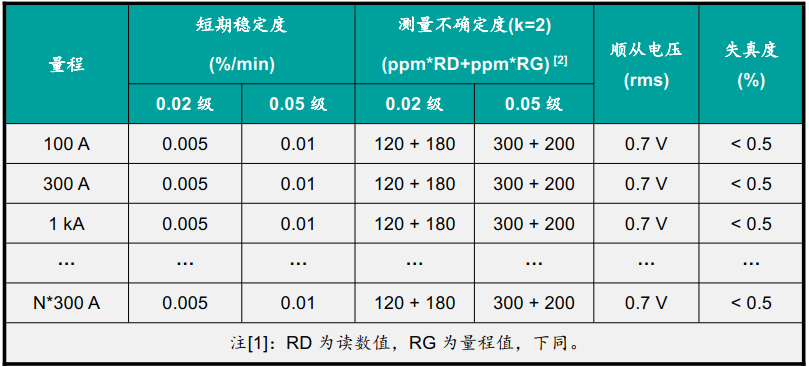

(一)交流电流输出




(1)输出范围:0~110%*RG,MAX可扩展输出至 6 kA

(2)调节细度:0.002%*RG,6 位十进制显示

(3)保护功能:开路保护、过载保护、过热保护

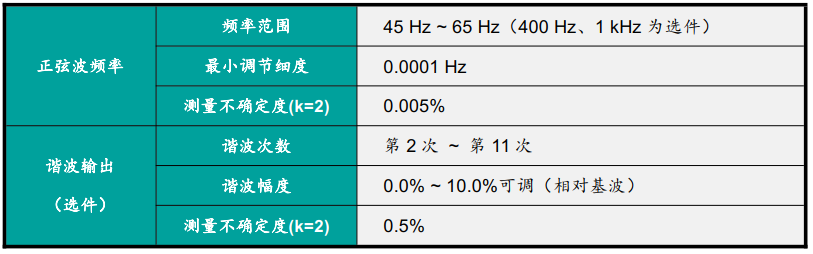

(二)频率及谐波

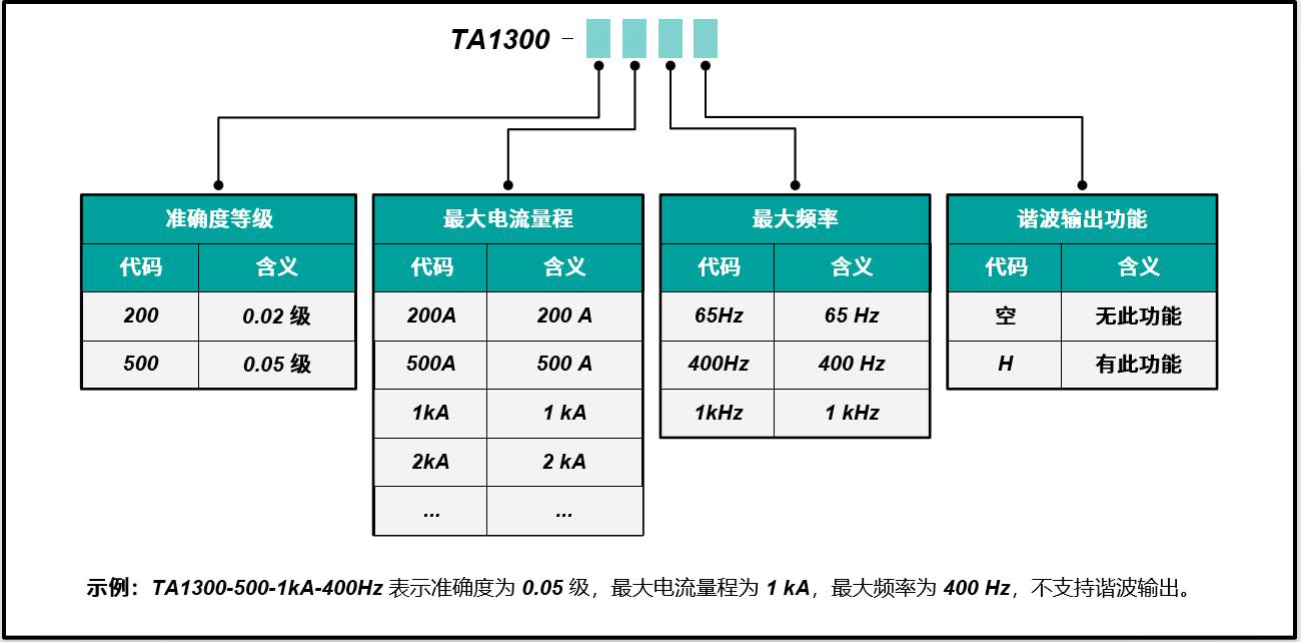

六、选型指南
