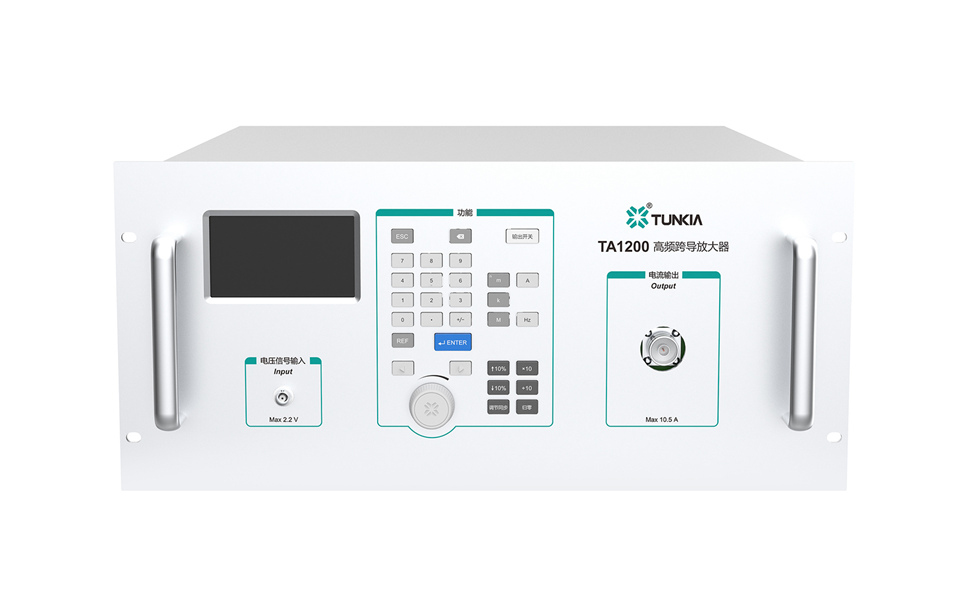

一、TA1200高频恒流源产品概述

       TA1200 是一款可输出高 1 MHz 频率的恒流源，同时具有跨导工作模式实现电流的线性输出，可用于校准高频电流传感器或测试电流传感器的频响带宽特性。

二、TA1200高频恒流源产品特征

电流输出范围：1 mA ~ 10.5 A

输出频率：DC & 10 Hz ~ 1 MHz

短期稳定度：0.004%/min @ DC，0.05%/min @ 100 kHz，0.1%/min @ 1 MHz

工作模式：恒流（CC）与跨导（TA）

跨导输入电压：0.2 V ~ 2 V

MAX负载电压：7 Vrms；

多种量值输出与调节方式；

电流输出波形显示

三、TA1200高频恒流源主要应用

1、扩展多功能源电流输出量程

2、校准宽频同轴分流器

3、校准互感器

4、校准传感器

5、校准宽频电流表

6、校准功率表

7、检测频响带宽

四、TA1200高频恒流源校准并检测电流传感器

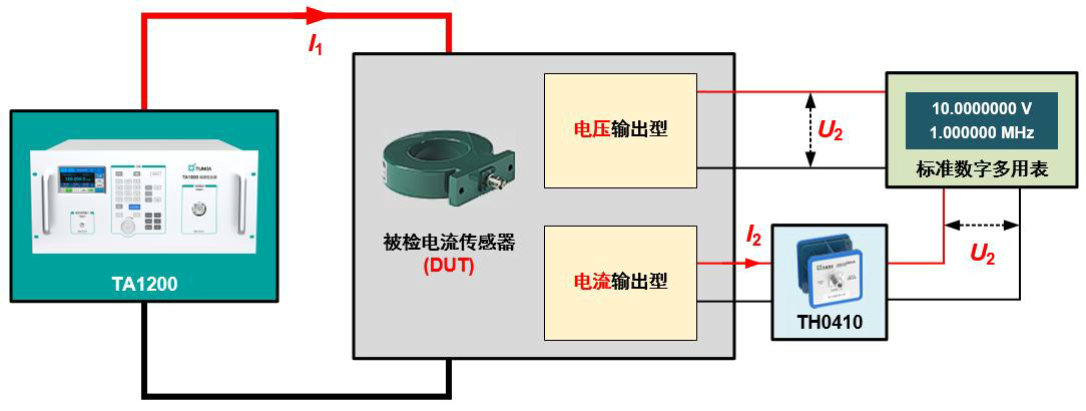

（一）直接测量法校准低精度高频电流传感器

          TA1200高频恒流源可作为标准电流源，配合标准数字多用表，实现对低精度高频电流传感器的校准。

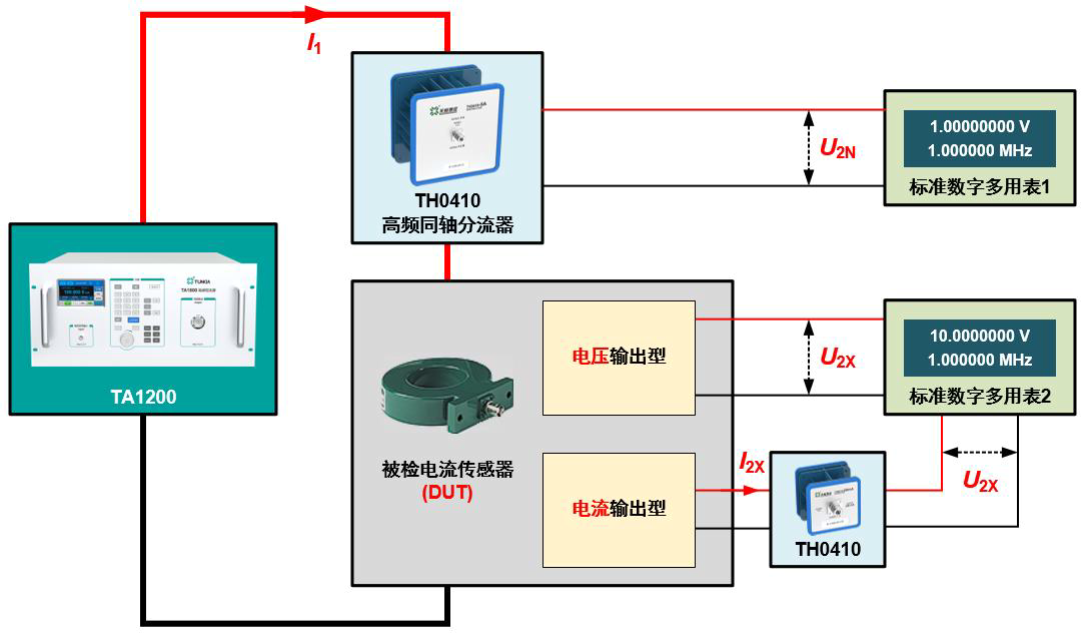

（二）比较法校准中高精度高频电流传感器

          TA1200 作为高稳定电流源输出恒定的高频电流信号，将高频同轴分流器和被检电流传感器串联接入电流输出回路，再通过标准数字多用表分别测量其二次输出电压信号。比较高频同轴分 流器和被检电流传感器的测量差值，实现对中高精度高频电流传感器计量性能的校准。

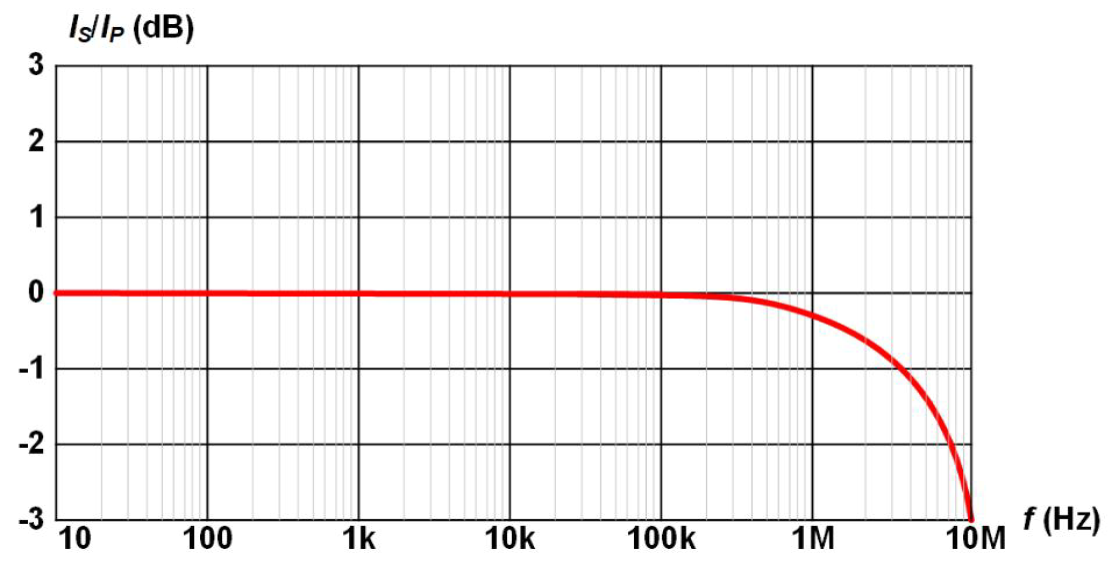

（三）检测电流传感器频响带宽特性

          TA1200 输出高频电流信号至被检电流传感器，用于检测电流传感器的频响带宽性能。

五、TA1200高频恒流源主要技术指标

5.1 宽频电流输出

（1）输出范围：1 mArms ~ 10.5 Arms

（2）电流频率：DC，10 Hz ~ 1 MHz

（3）调节细度：0.005%*RG

（4）显示位数：7 位十进制显示

（5）保护模式：过流保护、过载保护

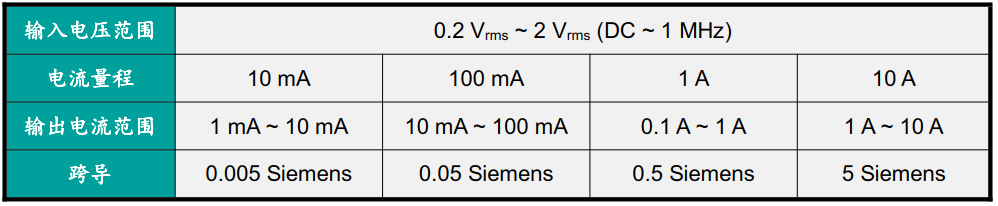

5.2  跨导工作模式

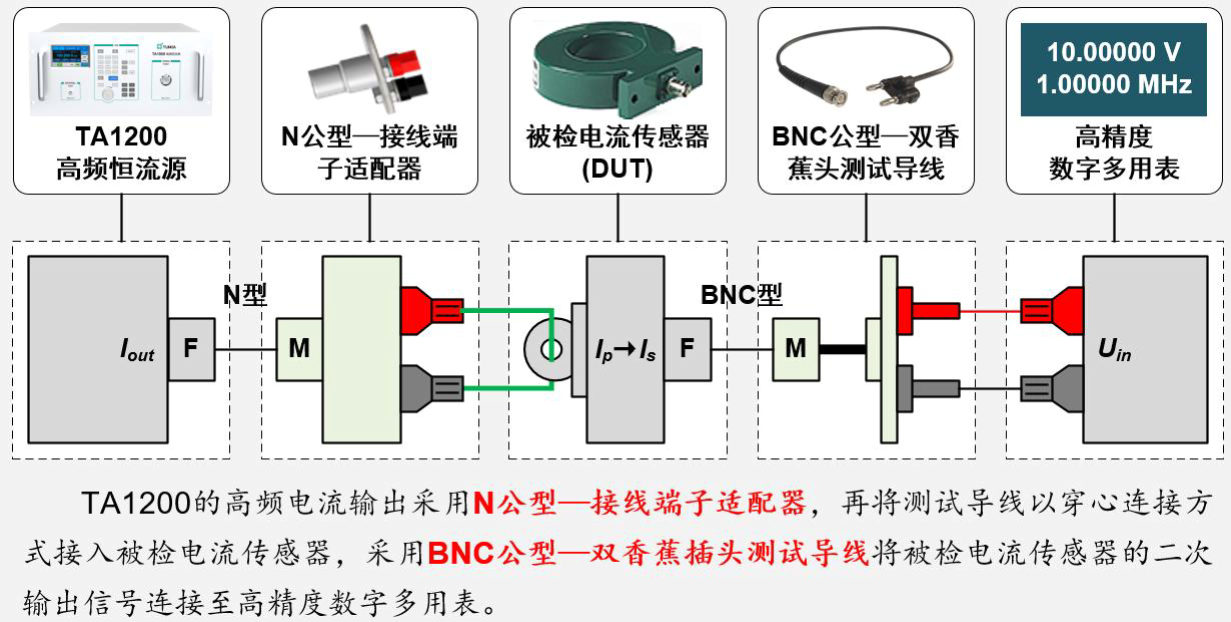

六、经典连接图

七、高频恒流源如何保养

高频恒流源的保养是确保其长期稳定运行和延长使用寿命的重要措施。以下是一些关键的保养步骤和注意事项：

（一）环境控制

1、温度与湿度：

确保高频恒流源在合适的温度和湿度范围内工作。通常，环境温度应控制在-25℃至40℃之间，相对湿度应在5%至70%之间。这有助于防止设备过热、受潮或发生其他由于环境因素导致的问题。

2、通风与防尘：

保持设备通风良好，避免在充满粉尘和腐蚀性气体的环境中工作。加装防尘隔离装置是必要的，有条件的还应配装空调设备，以进一步改善工作环境。

（二）定期清扫与检查

1、清扫尘埃：

用户应根据机器工作环境，定期进行清扫。在打开机箱前，须断开外接电源30分钟后进行，以防触电或损坏设备。打开机箱后，使用干布、毛刷或压缩空气（注意气压不可过高）清扫各部分的尘埃。

2、检查部件：

检查电源是否正常，空气开关分断是否可靠。

检查风扇工作是否异常，有无杂声。

检查输出铜排有无氧化现象，及时进行清理。

检查螺丝、螺帽等紧固件有无松动。

对于水冷式开关电源，还需检查水路是否漏水，并根据水质状况定期清洗。

（三）合理使用与操作

1、避免过载：

在使用过程中，避免让高频恒流源长时间工作在超过其额定负载范围的条件下，以防止损坏设备。

2、规范操作：

遵循设备手册中的操作指南和步骤进行操作，避免误操作导致设备故障或损坏。

（四）定期校准与维护

1、校准：

根据设备的使用频率和精度要求，定期（如每年或每季度）对高频恒流源进行校准，以确保其输出精度和稳定性。

2、维护：

定期检查设备的连接器、散热系统等部件是否正常运行，及时更换损坏或老化的部件。

（五）注意防雷与防静电

在使用高频恒流源时，注意采取防雷和防静电措施，避免雷击和静电对设备造成损害。

（六）联系厂家或售后

如果设备出现故障或需要专业维修服务时，应及时联系生产厂家或授权售后中心进行维修。避免私自拆卸或更换部件，以免影响维修工作的质量和设备的正常使用。

通过以上保养措施的实施，可以确保高频恒流源的正常运行和延长其使用寿命，从而提高测试结果的准确性和可靠性。
