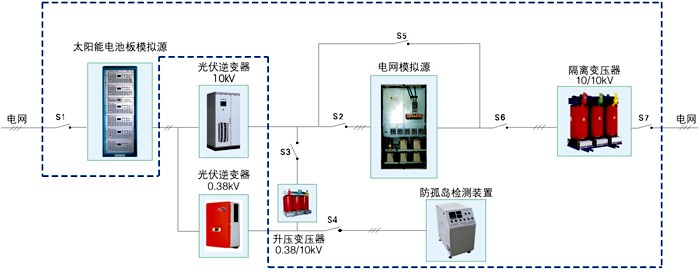

一、光伏系统试验主要测试设备
主要测试设备均能实现上位机操作,免费提供上位机操作软件;可定制开发上位机集控程序,提供一键式自动化测试与报表自动生成的定制开发服务。
系统满足以下标准的测试需求:
1、金太阳认证标准CGC/GF004:2011 并网光伏发电专用逆变器技术条件
2、国家电网公司企业标准Q/GDW 617-2011光伏电站接入电网技术规定
3、德国DIN V VDE V 0126-1-1:2011低压配电网用逆变器规范
4、德国VDE-AR-N 4105:2011(E) 发电系统连接到低压配电网
5、德国BDEW:2008发电厂接入中压电网的技术导则
6、美国UL 1741-2010应用于电力系统的逆变器、控制器标准
……
二、电网模拟源主要特点如下:
1、四象限交流源,能量可向电网回馈;
2、 能够按照国家电网、德国BDEW等标准定义的低电压穿越要求,模拟电网的低/零电压穿越特性;
3、输出采用三相解耦设计,能够模拟各种电网三相平衡或不平衡的正常、异常特性;输出电压、相位、频率可任意设置;
4、允许以50Hz或60Hz的基本频率设置2-25次的电压谐波成份,形成周期性的失真波形;用于IEC 61000-4-13、GB/T 14549-1993、GB/T 24337-2009等标准的测试。
三、太阳能电池板模拟源主要特点如下:
1、模拟点数大于1000点,精准的模拟I-V曲线静态特性;
2、采用优化的通讯传输方式, I-V曲线能够迅速切换(典型时间1s),精准模拟动态MPPT跟踪、局部阴影的快速变化特性;
3、软件内置EN50530、CGC/GF004关于静态、动态MPPT测试的标准曲线,一键调取测试;
4、软件具有典型的模拟不同类型的光伏电池板的曲线库供用户调用于光伏逆变器测试,具备模拟晴天、阴天等不同气候条件下的全天候曲线簇,装置软件能将任意一条I-V曲线导出生成文件。
四、光伏逆变器测试典型波形

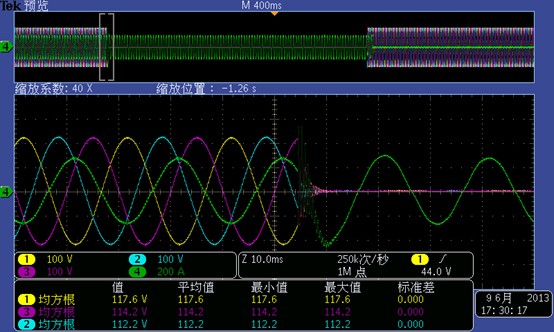

零电压穿越

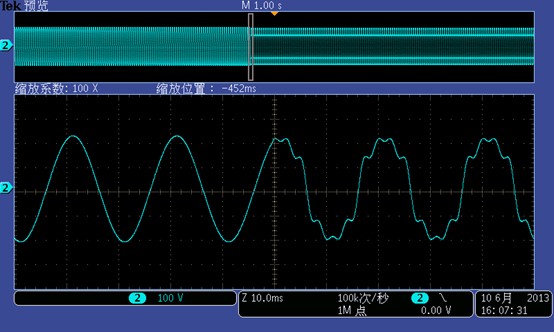

谐波模拟
