静电放电模拟器波形检测环境

2024-03-16 09:00:38

次

静电放电发生器作为电磁兼容抗扰度测试中常见的仪器，它的使用频率是非常高的，这就要求我们在使用过程中能保证仪器的准确性和一致性必须到位，定期做好电压和电流波形的校准计量。在静电放电发生器的校准计量中，电压我们可以通过高压探棒测到其电压值，电流波形就必须要有电流校准标靶和法兰第笼的配合才能实现。

一、目的・用途

是符合IEC61000-4-2、ISO 10605标准的波形检静电放电模拟器的波形检测环境/配置/方法。在正规的测试环境下检测波形，可实证试验器的精度和实现信赖性的测试结果。

二、必要的配置

（1）静电放电模拟器

（2）示波器：用户自行准备带宽≧2GHz (只需确认波形输出有无的程度≧500MHz也可，＊不符合标准)

（3）电流波形标靶

（4）枪靶安装板：只要简单确认波形，可选择小一点的ESD-BANM (0.6mX 0.6m)。*不符合标准

（5）同轴线缆

（6）衰减器 20dB

（7）衰减器 6dB（小于15kV时的符合ISO10605标。准的电流波形检测是需要串联 2个衰减器）

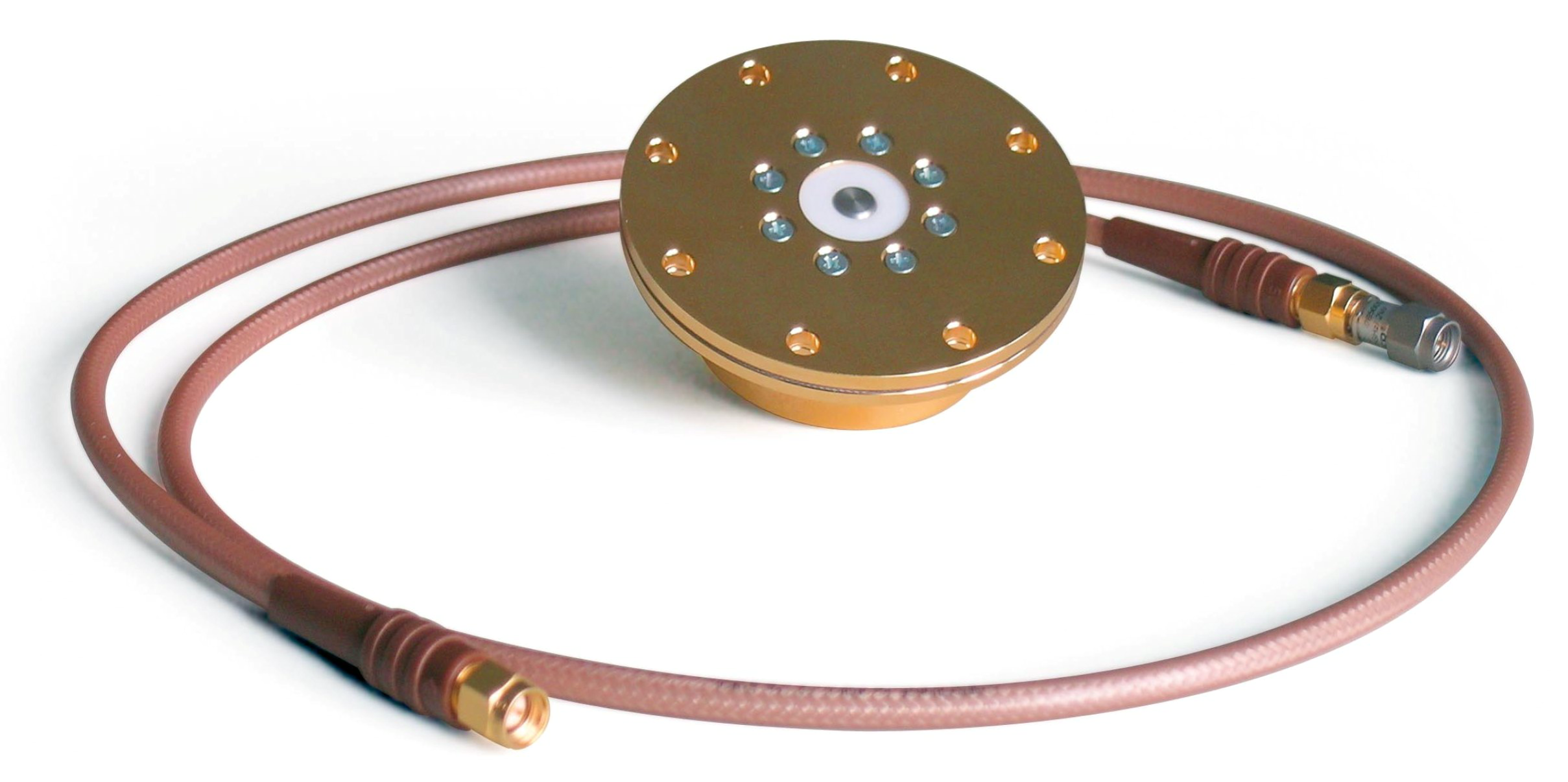

静电放电校准标靶

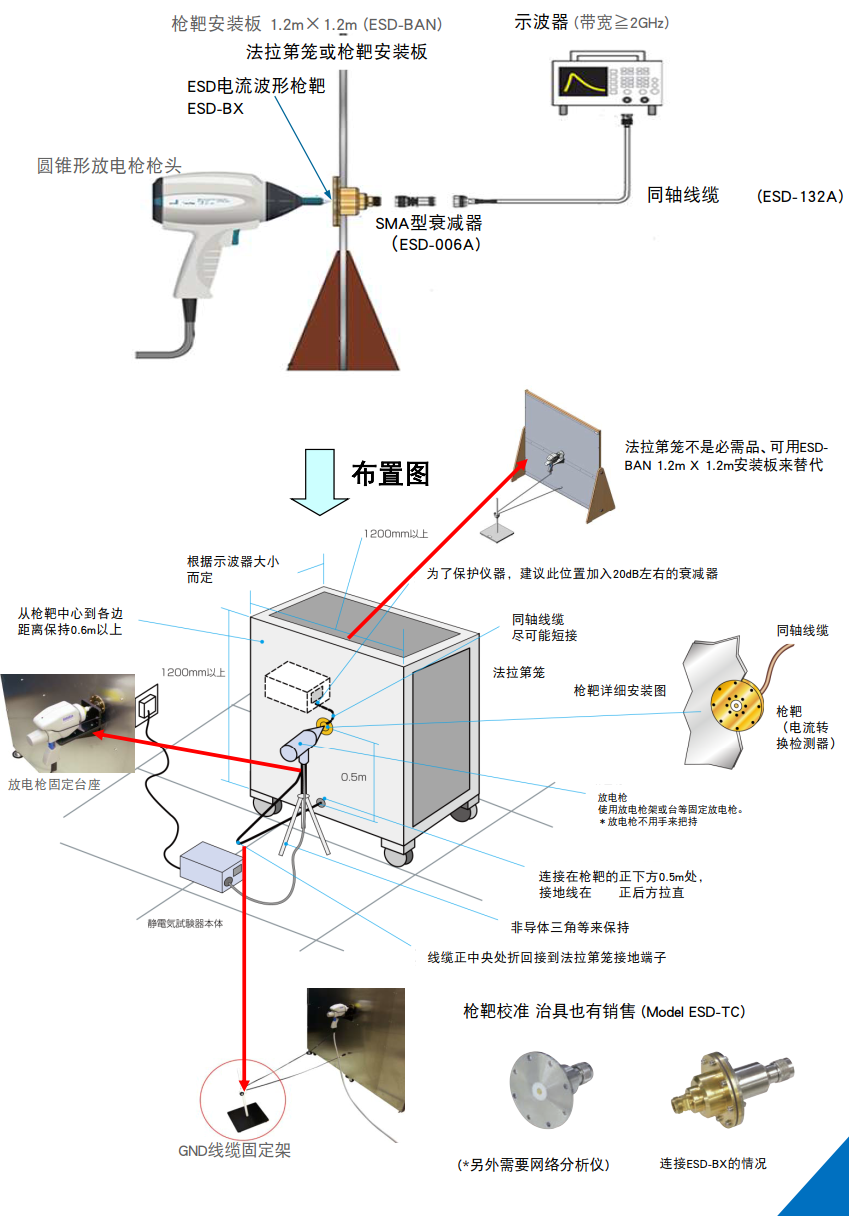

三、连接・配置图

示波器

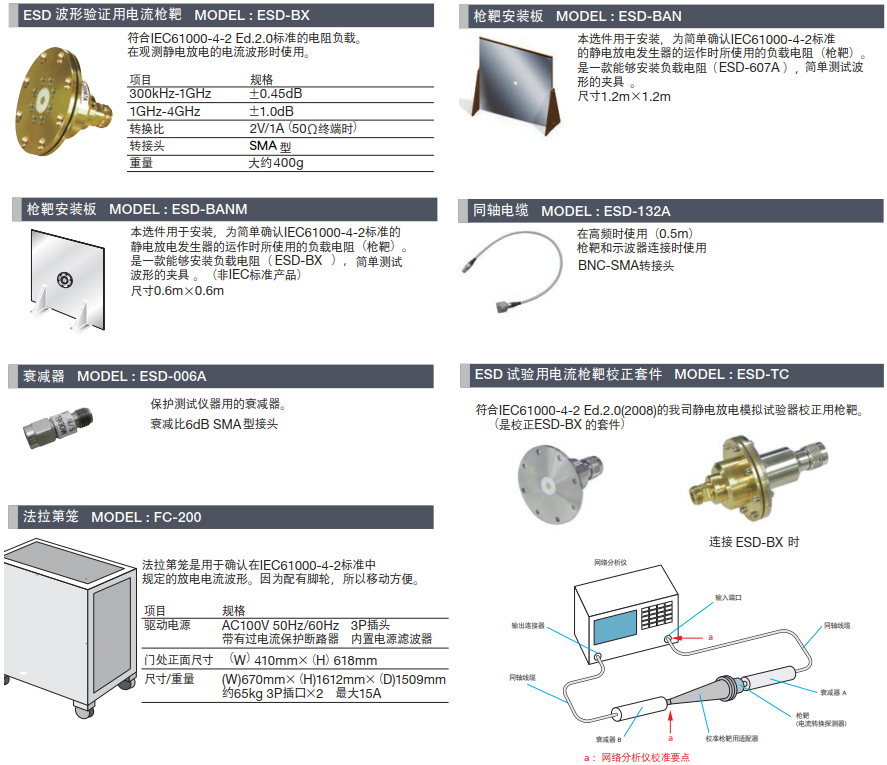

四、选件・配置单

示波器

五、静电模拟器的特性波形

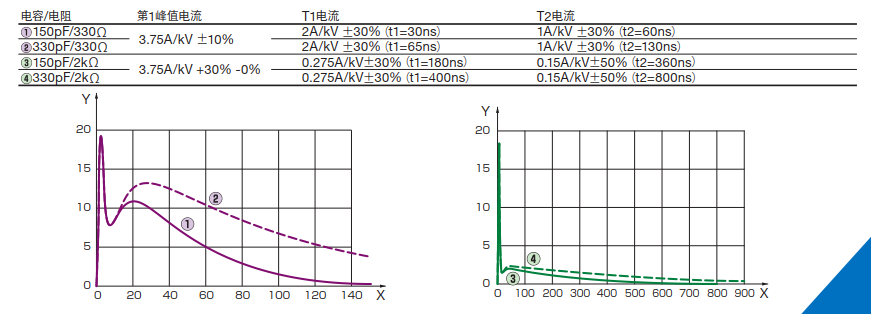

下面是静电放电模拟器的放电电流特性波形图示：

示波器
