一、概述

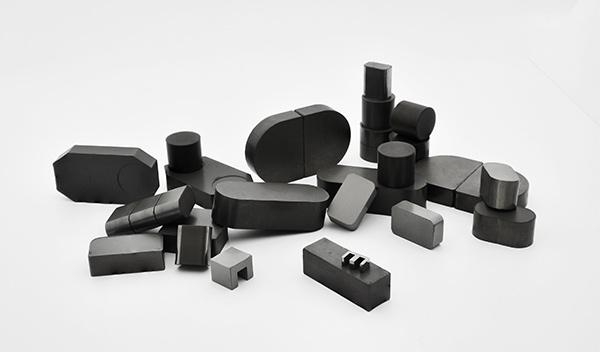

       磁粉芯是一种由铁磁性粉粒与绝缘介质混合压制而成的软磁材料。由于铁磁性颗粒很小（高频下使用的为0.5～5 微米），又被非磁性电绝缘膜物质隔开，因此一方面可以隔绝涡流，材料适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性；又由于颗粒尺寸小，基本上不发生集肤现象，磁导率随频率的变化也就较为稳定，主要用于高频电感。磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等。常用的磁粉芯有铁粉芯、坡莫合金粉芯及铁硅铝粉芯三种。

二、阻抗测试
       磁粉芯作为一种重要的电子材料，其阻抗性能对于产品的性能和质量有着直接的影响。通过测量阻抗，可以有效地控制产品的质量，确保其性能符合要求。在产品设计阶段，需要了解材料的电磁性能，以便进行合理的电路设计和优化。通过测量磁粉芯的阻抗，可以更好地了解其电磁性能，从而优化产品的设计。同时在高频环境下，如果磁粉芯的阻抗不合适，可能会导致过热或电击等安全问题。因此，测量磁粉芯的阻抗对于保障生产安全也是非常必要的。通过对磁粉芯阻抗的深入研究，更可以推动相关技术的发展和创新。例如，通过研究新的制备工艺或材料组合，可以提高磁粉芯的阻抗性能，进而推动电子行业的技术进步。

三、测试设备

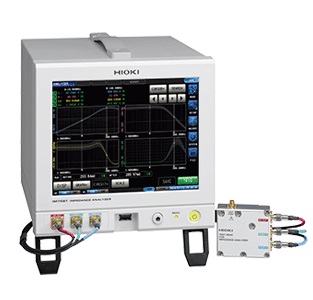

1、阻抗分析仪
       需要将被测物体连接到测试夹具上，并确保夹具和被测物体之间的连接质量。阻抗分析仪将在设定的频率范围内扫描信号，并对每个频率点上的电流和电压进行测量，并计算出相应的阻抗、电容或电感等参数，在屏幕上显示出来。

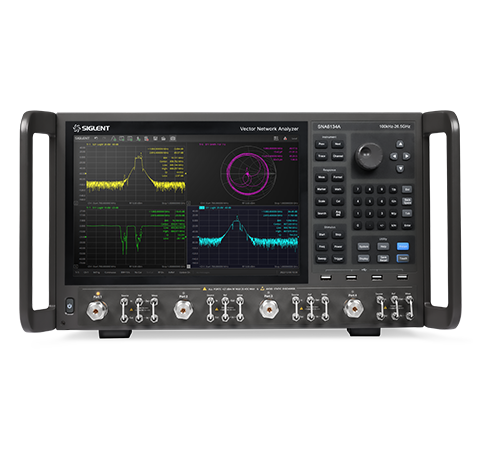

2、网络分析仪
       根据具体的测试需求，选择合适的测试夹具，并将被测试器件连接到测试夹具中。在连接好测试夹具之后，打开网络分析仪，并将其设置为测试阻抗的模式。在开始测试之前，需要对网络分析仪进行校准。校准的目的是消除测试系统中的误差，从而保证测试结果的准确性。在进行阻抗测试之前，需要设置测试参数，包括测试频率范围、测试功率等。一般来说，测试频率范围会根据被测试器件的特性来设定。设置好测试参数之后，可以开始进行阻抗测试了。测试过程中，网络分析仪会测量被测试器件在不同频率下的阻抗值，并将测试结果显示在屏幕上。
